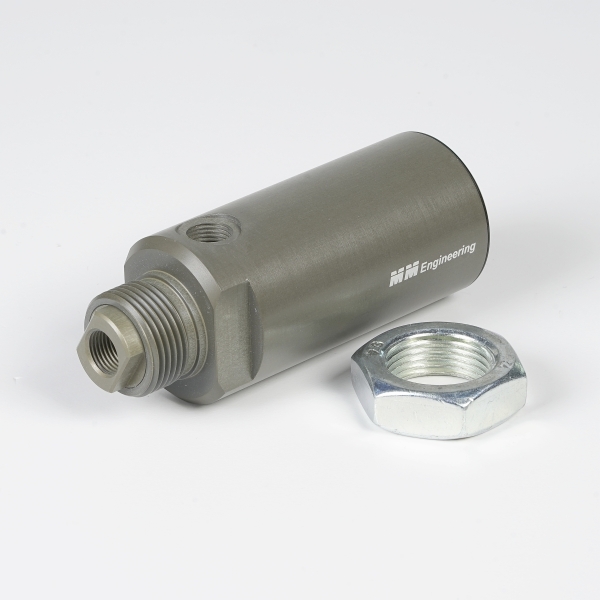

Hubsauger DHS3040-HS-KK
Artikelnummer: DHS3040-HS-KK
166,56 €
Zzgl. 19% USt., zzgl. Versandkosten
  • ab 5 Stück je 158,23 €
  • ab 10 Stück je 151,58 €
  • ab 25 Stück je 146,58 €

Verfügbarkeit: Nicht auf Lager

  • Abheben von Teilen, nur durch Einschalten von Vakuum
  • HS heißt "High Speed"
    Kolben aus Kunststoff
  • Hubkraft 8N
  • Hub 40mm
  • nicht verdreh-gesichert
  • sehr kurze Bauform

Lieferzeit: derzeit nicht lieferbar

Beschreibung

Details

Funktion:

  • Durch Einschalten des Vakuums fährt der Hubkolben aus.
  • Sobald der Sauger das Werkstück kontaktiert, wird dieses angesaugt und der Kolben fährt sofort in seine Ausgangsposition zurück.
  • Das Werkstück wird gehalten, bis das Vakuum ausgeschaltet wird.
  • bei einem Bauteilverlust, z.B. durch Kollision würde der Kolben sofort wieder ausfahren.

Bestellbeispiel:  DHS3040-HS

DHS :     Doppelhubsauger
30 :     30mm Kolbendurchmesser
40 :     40mm Arbeitshub
HS :     High Speed



Vorteile:

  1. Nur eine Vakuumleitung nötig.
  2. Das Greifen verschieden hoher Bauteile ist möglich, da der Kolben bei Erreichen der Oberfläche blitzschnell umkehrt.
  3. Bauteile, oder darunter befindliche Luftpolster werden beim Abheben nicht zusammengedrückt.
  4. sicherer Greifprozess
  5. erhebliche Kostenersparnis

Anwendungsbeispiel:

Bogenanleger für Kunststoffbögen

Hier werden die Vorteile des Hubsaugers genutzt!

  1. Das Niveau des Bogenstapels ist nicht konstant.
  2. Die statischen Bögen werden durch seitliches Blasen mit Druckluft getrennt.
  3. Der Kolben des Hubsaugers fährt aus bis die Sauglippe dichtet und kehrt mit dem angesaugten Bogen sofort wieder um.
  4. Das Luftpolster zwischen den Bögen wird nicht herausgedrückt.
  5. Das geringe Gewicht und die Betätigung durch nur einen Vakuumschlauch begünstigt eine schnelle Transportbewegung zur Maschine.
