Kreuztische

Erkl_rgrafik-Kreuztisch-lang-lang

Mini Kreuztische mit Gleitlagerung und manueller Spindelverstellung als Objektträger

Kreuzschlitten in verschiedenen Bauformen und Größen

Kreuztische positionieren Maschinenelemente, Messeinrichtungen, Werkstücke, Sensoren, Kameras und dergleichen koordinatengesteuert. Die Positionierung erfolgt in einer Ebene (XY Achse) oder im Raum (X Y Z Achse).

Unser manuell bedienbarer Präzisions-Kreuztisch ergänzen unser Produktprogramm der Positioniertische, die eine präzise lineare Verschiebung entlang einer Koordinatenachse realisieren, zu einem zwei- oder dreidimensionalen Positioniersystem.

Die Kreuzschlitten zur Positionierung als XY Achse bieten wir in zwei Bauformen an. Als kurze Form realisiert die XY Verstellung dank einseitiger Auflagerung ein Positioniersystem auf engstem Raum. Als lange Form vereinen die X-Y Positioniertische, beidseitig gelagert, hohe Stabilität mit leichter Bauweise.

Passend zu unseren Positioniertischen, die sich unmittelbar auf den Kreuzschlitten montieren lassen, liefern wir beide Bauformen in drei Baugrößen. Das flexible Kreuztischsystem ist in jeder Bauform und Größe in drei Varianten lieferbar. Jeweils zur Montage eines kurzen, sowie eines langen Positioniertisches für den wahlweisen Einbau mit nach rechts oder links zeigendem Bedienelement.

Messtische mit Skalenknopf oder komfortablem Positionsanzeiger

Unsere Kreuztischsysteme, manuell verstellbar, bieten wir mit drei verschiedenen Ausstattungen an. Die Standardausstattung besitzt einen Skalenknopf mit Teilstrichen für die Positionierung des Schlittens auf der XY Achse.

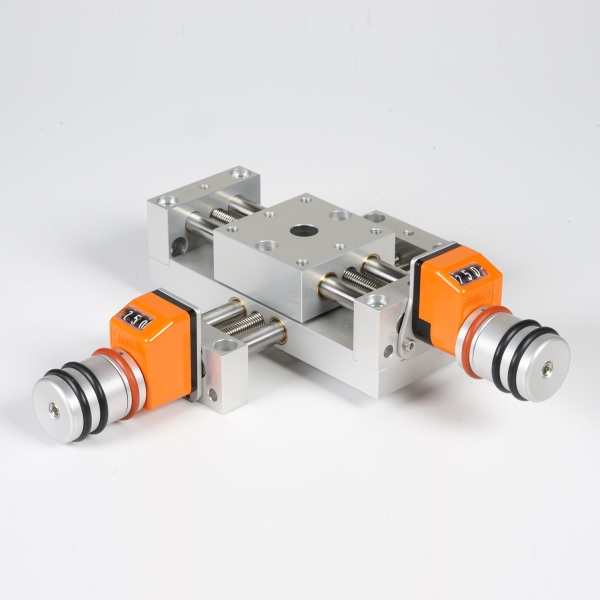

Als Alternativen liefern wir zudem zu jedem Kreuztisch manuell eine Bedieneinheit mit mechanischem oder elektronischem Positionsanzeiger. Die Positionierung erfolgt bei allen Varianten präzise. Die Positionsanzeiger erleichtern aber das Ablesen der eingestellten Werte und bieten damit einen höheren Bedienkomfort. Die Ausstattungsoptionen entsprechen denen unserer Positioniertische, sodass für die X, Y, Z Achse die gleichen Varianten nutzbar sind.

Unsere XY Verstellungen manuell sind mit wartungsfreien Gleitlagern ausgestattet und benötigen keine Klemmung für die Spindelarretierung nach dem Einstellen, da die Spindel selbsthemmend ausgeführt ist.

Koordinaten Kreuztisch flexibel zum Positioniersystem kombinieren

Um eine möglichst große Flexibilität beim Aufbau von Positioniersystemen zu bieten, sind unsere Kreuztische manuell, als Baukastensystem ausgelegt. Dadurch lassen sich die Kreuztische frei untereinander, mit unseren Positioniertischen sowie weiteren Verbindungselementn zu einem Kreuztisch XYZ kombinieren.

Ein Kreuzschlitten mit XY Achse kann durch den Anbau eines weiteren Positioniermoduls mit Hilfe eines Vertikalhalters einfach zu einer X Y Z Achse erweitert werden. Mittels unserer Drescheiben ist neben der linearen Verschiebung auch eine Positionierung in Polarkoordinaten möglich. Unsere Montagewinkel im Baukastensystem ermöglichen eine einfache Kombination von Positioniermodulen mit kreuzenden Ebenen oder im Winkel von 45.
