Motorpositioniertische

Motorpositioniertische

 Motorpositioniertisch - die kostengünstige motorisierte Linearführung













Positioniertisch elektrisch

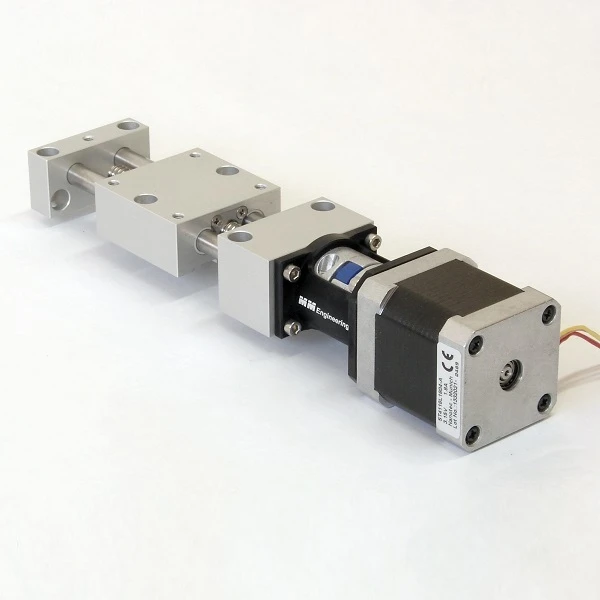

Unser Motorpositioniertisch bietet eine robuste, zuverlässige und kostengünstige Lösung für die automatisierte, lineare Positionierung. Wir führen den Lineartisch motorisiert in zwei Bauformen, kurz und lang, jeweils in zwei Baugrößen an. Die kurze Bauform ist eine Platz sparende Lösung für einen Schrittmotor Linearantrieb. Die Schlittenführung ist hier nur einseitig gelagert. Der Schlitten am Positioniertisch elektrisch bewegt sich also an einem Kragarm. Die lange Motorpositioniertisch Bauform ist dagegen beidseitig gelagert, sodass eine steife Konstruktion auch mit schlanken Führungsschienen möglich ist. Entsprechend haben die Führungsschienen an unserem Positioniertisch elektrisch bei beiden Baugrößen jeweils den gleichen Durchmesser, aber eine unterschiedliche Länge. Der Hub beträgt bei den kurzen Tischen 24 oder 30 Millimeter und bei den langen Tischen 50 oder 75 Millimeter. Der Durchmesser der Führungen 8 und 12 Millimeter.



Lineartisch motorisiert / Schrittmotor Linearantrieb mit Antriebsformen

Als weitere Option neben den verschiedenen Baugrößen und Bauformen bieten wir unseren Linear Actuator in zwei Antriebsvarianten, mit koaxialem oder seitlichem Antrieb an. So lassen sich die Platzverhältnisse beim Einbau der motorisierten Positionierelemente optimal nutzen. Aus dem gleichen Grund sind auch die Kabelausgänge am Linear Actuator konfektionierbar. Durch das seitliche Anflanschen des Motors lässt sich der Platzbedarf in axialer Richtung erheblich reduzieren. Das ist gerade bei der langen Bauform Lineartisch motorisiert interessant, die aufgrund der doppelten Lagerung länger baut als die kurze.



Motorisierte Linearführung - Ausstattungsmöglichkeiten für den Linear Actuator

Für den flexiblen Einsatz in Neukonstruktionen und bei der Nachrüstung liefern wir unseren Motorpositioniertisch in drei Varianten bezüglich der Antriebsaustattung. Erstens als Komplettlösung mit Kompaktantrieb und Steuerung. Zweitens nur mit passendem Schrittmotor und drittens ganz ohne Motor. Der Linear Actuator ist für einen Schrittmotor nach Nema 17 Standard ausgelegt. Als Motor mit Steuerung setzen wir für den Schrittmotor Linearantrieb einen Gunda GSM 17 ein, der eine Referenzfahrt ohne Näherungsschalter ermöglicht. Der Lineartisch motorisiert erlaubt eine maximale Drehzahl von 600 Upm. Der Positioniertisch elektrisch lässt sich dank unserem Baukastensystem mit einem weiteren Schrittmotor Linearantrieb und zahlreichen weiteren Komponenten kombinieren. Dazu zählen auch Drehmodule, manuelle Positionierelemente sowie Montageplatten und -winkel.
