Baukasten Kombinationsmöglichkeiten

Mehrachs-Positioniersysteme

Unsere Positioniermodule können einfach zu Mehrachs-Systemen kombiniert werden.
Hier einige Kombinationsbeispiele:

Drehtisch mit Brücke und Gegenlager

Drehtisch mit mech. Positionsanzeiger DT36008-PA
2x Vertikalhalter lang VH4808
Gegenlager GGL08
Positioniertisch lang PT4808
Montageplatte MP4808

X-Z-Dreh-Kombination

Positioniertisch lang mit mechanischem Positionsanzeiger PT4808-PA-H-O
Kreuztisch Basis kurz L mit mechanischem Positionsanzeiger KT1408-L-PA-V-O
Vertikalhalter kurz VH1408
Drehtisch mit mechanischem Positionsanzeiger DT36008-PA-O

Drehversteller mit Kreuztisch
Kreuztisch mit Präzisionsschraubstock

Kreuzschlitten mit Minischraubstock

Schraubstock SS25-25-24-AL
Schraubstockadapter SSA25-08
Positioniertisch kurz mit mech. Positionsanzeiger PT1408-PA
Kreuztisch basis lang mit mech. Positionsanzeiger KT4808-KL-PA

Gelenkkopf mit Präzisionsschraubstock

Präzisionsschraubstock mit Kugelklemmung

Schraubstock SS15-15-14-MS
Schraubstockadapter SSA15-04
Gelenkkopf GK04

Manuelles 4-Achs Verstellsystem:

2x Positioniertisch lang PT8625-HUB=250 (Sonderhub)
Montageplatte Sonderanfertigung von MM Engineering
Hubtisch HT25
Drehtisch DT36025

manuelles 4-Achs Verstellsystem

Linear-Schwenk-Einheit

Positioniertisch kurz mit mechanischem Positionsanzeiger PT1408-PA-H-O
Drehtisch mit elektronischem Positionsanzeiger DT36008-PAE-H-R
Montagewinkel MW904508 (2x)
Positioniertisch lang mit elektronischem Positionsanzeiger PT4808-PAE-H-O
Montageplatte MP4808

Positioniersystem manuell
X Z Achse manuell

X-Z Achse

Positioniertisch kurz PT1408
Vertikalhalter kurz VH1408
Positioniertisch lang PT4808

Schwenkbares X-Y System mit Gegenlager

Adapterplatte AP25
Drehtisch DT36012
Gegenlager GGL12
2x Schwenkwinkel SW12
Montageplatte MP73132
Kreuztisch Basis lang KT7312-KR
Positioniertisch Kurz PT2512-PAE

Kreuztisch-Schwenk-Einheit mit Handkurbel

Drehtisch mit elektronischem Positionsanzeiger DT36008-PAE-H-L-HK63
Schwenkwinkel SW08
Drehtisch mit elektronischem Positionsanzeiger DT36008-PAE-V-U-HK63
Positioniertisch lang mit elektronischem Positionsanzeiger PT7312-PAE-H-O-HK63
Kreuztisch Basis lang L mit elektronischem Positionsanzeiger KT7312-L-PAE-H-O-HK63-HUB=180

Sonderausführung: alle Komponenten mit Handrad

Kreuztisch mit Drehtisch, Bedienung per Handkurbeln

Schiebe-Schwenk-Einheit:

Positioniertisch lang mit mechanischem Positionsanzeiger PT4808-PA-H-O
Drehtisch mit mechanischem Positionsanzeiger DT36008-PA-R
Montageplatte MP4808

manuelle Linear- Schwenkeinheit
Kombibeispiel-GK12-300x300

Schlitten schwenkbar:

Positioniertisch kurz PT2512
Gelenkkopf GK12

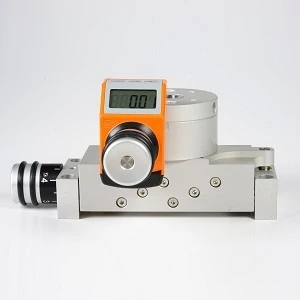

Hubtisch mit Rundtisch

Hub-Dreh-Achse

Drehtisch mit elektronischem Positionsanzeiger DT36008-PAE
Hubtisch HT08

X-Y-Z 3-Achs-System

Positioniertisch kurz PT2512
Kreuztisch Basis kurz KL KT2512-KL
Vertikalhalter kurz VH2512
Positioniertisch lang PT7312

X-Y Kreuztisch mit Kugelgelenk

Gelenkkopf GK04
Positioniertisch PT2304
Kreuztisch Basis lang L KT2304-L

x y Kreuztisch mit Kugelklemmelement
Positioniertisch 45° schräg montiert

Linear-Schrägachse 45°

Positioniertisch lang mit mechanischem Positionsanzeiger PT4808-PA-H-O
Montageplatte MP4808
Montagewinkel MW904508 (2x)
Positioniertisch lang PT4808

Präzisionshubtisch mit Lineareinheit manuell

Hub-Horizontal-Kombination

Positioniertisch lang mit mechanischem Positionsanzeiger PT8625-PA-H-O
Montageplatte MP8625
Hubtisch mit mechanischem Positionsanzeiger HT25-PA-H-O
