Mehrfach-Drehachsen und Zubehör

Video: Mehrfachdrehachse im Laser-Beschrifter

Verwendung

Mit unseren Mehrfach - Drehachsen können gleichzeitig mehrere Werkstücke an der Umfangsfläche bearbeitet werden. Zum Beispiel:

Laser - Beschriften
Gravieren
Auftragen von Medien wie Schmierstoff, Kleber oder Dichtmasse per Dispenser
Rundschweißen
Bedrucken

Zeitersparnis beim Werkstückwechsel

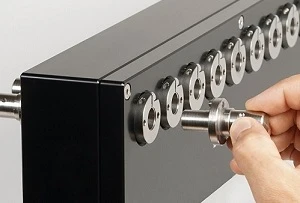

Entnehmbare Werkstückträger ermöglichen das Bestücken durch den Bediener, während gleichzeitig ein zweiter Satz bestückter Träger in der Maschine bearbeitet wird.

Die Werkstückträger können dank Magnethalter sehr schnell lageorientiert in die Hohlwellen der MFDA eingesteckt und wieder entnommen werden.

Zeitersparnis beim Bearbeitungsprozess

Es können bis zu 20 bestückte Werkstückträger gleichzeitig bearbeitet werden.
Bei kurzen Bauteilen ist eine Mehrfach-Bestückung der Werkstückträger möglich.

Die Bearbeitungsmaschine muss nicht nach jedem einzelnen zu beschriftenden Teil angehalten, geöffnet, geschlossen und neu gestartet werden.

Mehrfachdrehachse MFDA5
10 Werkstückplätze

5 Hohlwellen, beidseitig bestückbar

Werkstückspannung per 3-Backen Futter oder Wechselwerkstückträger

2 Antriebsvarianten
Erfahren Sie mehr
2.331,07 €
Exkl. 19% Steuern, exkl. Versandkosten

Zur Vergleichsliste hinzufügen
Mehrfachdrehachse MFDA10
20 Werkstückplätze

10 Hohlwellen, beidseitig bestückbar

Werkstückspannung per 3-Backen Futter oder Wechselwerkstückträger

2 Antriebsvarianten
Erfahren Sie mehr
3.190,00 €
Exkl. 19% Steuern, exkl. Versandkosten

Zur Vergleichsliste hinzufügen
Spannfutter SPF-K-35-MM
Durchmesser 35 mm

Spannbereich 1-14 mm / 20-32 mm

Zur Montage an diversen MM Engineering Dreheinheiten
Erfahren Sie mehr
490,00 €
Exkl. 19% Steuern, exkl. Versandkosten

Zur Vergleichsliste hinzufügen

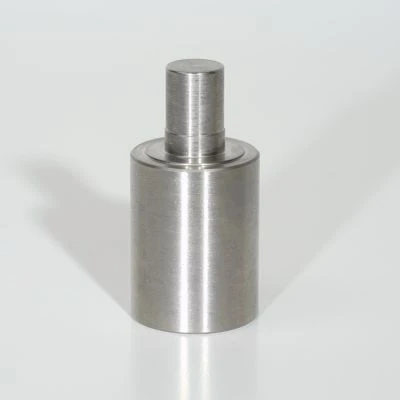

Werkstückträger Rohling DD-R-1
Eine Seite ist bearbeitet für Aufnahme in der Mehrfach-Drehachse

Die andere Seite ist noch unbearbeitet und kann durch uns oder den Kunden für die Aufnahme seiner Werkstücke individuell bearbeitet werden.
Erfahren Sie mehr
10,63 €
Exkl. 0% Steuern, exkl. Versandkosten

Zur Vergleichsliste hinzufügen

Mehrere Werkstücke gleichzeitig synchron positionieren!

Unsere Mehrfachdrehachsen verfügen über 5 oder 10 Hohlwellen, welche durch lediglich einen Motor angetrieben werden.

Dadurch können mehrere Werkstücke gleichzeitig, synchron und präzise dreh-positioniert werden.

Video

Verschiedene Werkstückaufnahmen

Die Hohlwellen verfügen standardmäßig über eine zentrale Bohrung mit Durchmesser 12 H7 und 3 Dauermagneten an den Stirnseiten der Wellen.

Dies Hohlwellen können verschiedene kundenspezifische Werkstückträger lageorientiert aufnehmen, die wegen der einfachen Magnethalterung schnell gewechselt werden können. Ein Satz solcher Wechselträger kan bestückt werden, währen ein zweiter Satz in der Mehrfachdrehachse im Einsatz ist.

Optional kann jede Welle mit unserem Miniatur-3-Backenfutter bestückt werden. Dieses wird ebenfalls in der Hohlwelle zentriert und mit 3 Schrauben befestigt.

Werkstückaufnahme per Schnellwechseldorn

Werstückaufnahme per Spannfutter

Einsatz verschiedener Antriebsvarianten

Unsere Mehrfachdrehachsen bieten unterschiedliche Antriebsvarianten:

In der Grundversion bieten wir einen Flansch mit Kupplung für Motoren der Baugröße NEMA 23.

Alternativ ist ein Schrittmotor mit Integrierter Positioniersteuerung verfügbar.

Auf Kundenwunsch adaptieren wir kundenspezifische Motoren wie z. B. Motoren, die bereits in eine an die Maschine angebundenen Einfach-Drehachse verwendet werden. So erübrigt sich die Softwareanbindung.
