Gelenkköpfe

Kugelgelenk klemmbar - freie, fixierbare Kipp- und Drehverbindung

Die freie, nicht an Koordinaten orientierte Positionierung ist das Einsatzgebiet unserer Gelenkköpfe.

Mit Kugelkopf und Klemmschraube bzw. Klemmhebel ausgestattet, ist der Gelenkkopf über 360° um eine Achse drehbar, die sich um ±30° neigen lässt.

Mit diesen Eigenschaften eignet sich unser klemmbares Kugelgelenk für Aufgaben wie die Positionierung von Kameras, Displays, Laserbeamern, Sensoren, Beleuchtungsspots und vielem mehr.

Kugelkopf klemmbar: Komponenten gelenkig, dreh- und neigbar befestigen

Weiter lassen Sich mit unseren Kugelklemmstücken Freiform-Werkstücke zum Aufspannen oder Befestigen variabel unterstützen.

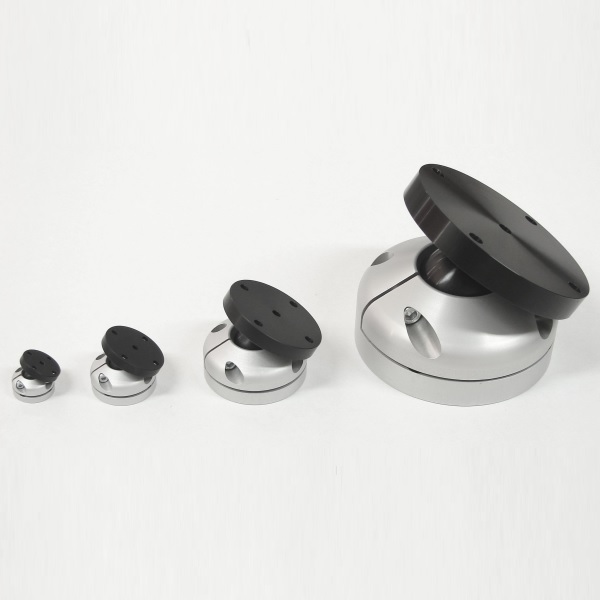

Wir liefern Gelenkköpfe in vier verschiedenen Baugrößen ab Lager, angefangen beim Gelenkkopf GK04 mit Auflageflächen von 29 Millimetern Durchmesser, bis zum GK25, mit 150 Millimetern Durchmesser.

Gelenkkopf klemmbar: Dreh- Kippverstellung für Sensoren und andere Objekte

Unser feststellbares Kugelgelenk läßt sich über je vier, mit auspressbaren Muttern ausgestattete Bohrungen am Standfuß sowie an der mittels Drehverbindung angelenkten Platte zuverlässig mit Geräten, Sensoren, anderen Positionierelementen und weiteren Bauteilen verbinden.

Daraus ergeben sich zahlreiche Einsatzmöglichkeiten. Am Gelenklager montierte Komponenten lassen sich nach Lösen der Klemmschraube frei drehen und dabei in jeder Richtung bis 30° kippen. Diese weitgehend freie Beweglichkeit ermöglicht ein einfaches Positionieren, beispielsweise an Werkzeugmaschinen oder einem Positioniersystem.

Ein Festziehen der Klemmschraube fixiert schließlich die Drehverbindung in der eingestellten Position. Beim kleinsten Kugelgelenkkopf, Modell GK04, nimmt die Klemmung Drehmomente bis 3 Nm auf, beim größten sind es 150 Nm. Damit deckt unser Gelenkkopf-Sortiment einen weiten Lastbereich bei der Anwendung ab.

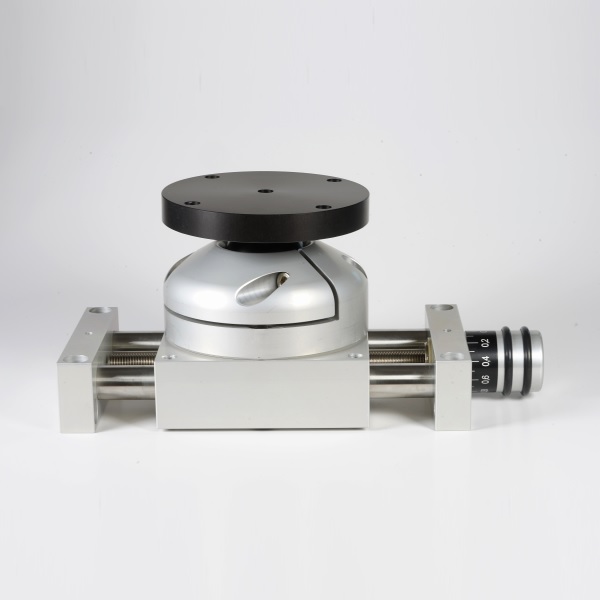

Kugelgelenk mit Klemmung im Positioniersystem mit Drehmodulen, Lineareinheiten und Verbindungselementen kombinieren

Mit ihren Montageelementen passen auch unsere Gelenkköpfe in unser Baukastensystem für die Positionierung. Sie lassen sich daher flexibel, selbst zu komplexen Positioniersystemen kombinieren. Zum Beispiel erlaubt der Kugelgelenkkopf in Verbindung mit einem Drehtisch eine gradgenaue Positionierung bezüglich einer Drehachse und gleichzeitig eine Winkelpositionierung in alle anderen Richtungen.

Ein weiteres typisches Anwendungsbeispiel ist die Positionierung von Kameras und Sensoren, sodass ihr Blickwinkel ein vorgegebenes Objektfeld erfasst. Allgemein eignet sich das feststellbare Kugelgelenk für die freie Justierung von Elementen, die an festen Auflagern, Lineareinheiten oder Drehmodulen befestigt sind. Dazu lassen sie sich nicht nur direkt mit unseren Positionierelementen verbinden.

Die Verbindungsmodule aus unserem Programm erleichtern die winklige oder versetzte Montage von Gelenkköpfen und anderen Elementen aus unserem Baukastensystem.
