Kleinförderbänder der Baureihe FB09

Beschreibung

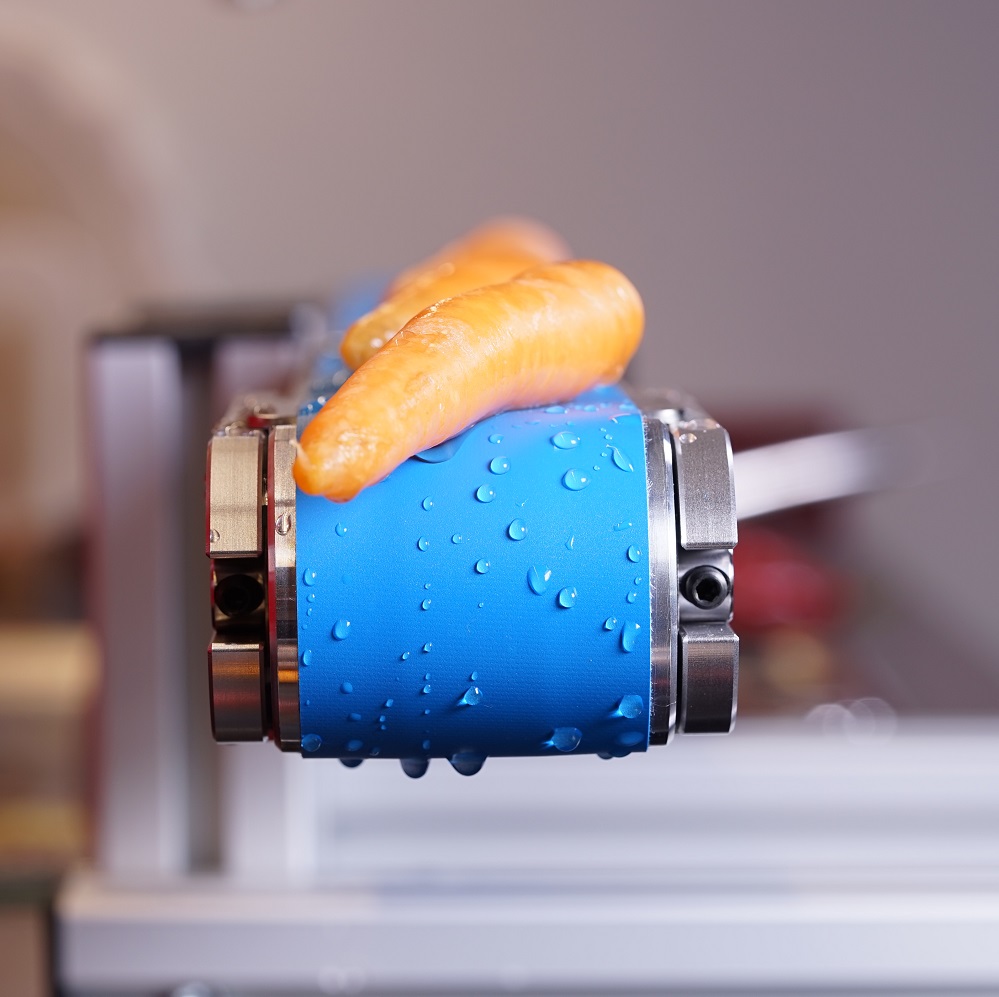

Den Förderbändern der Baureihe FB09 macht auch schlechtes Wetter keine Sorgen. Der Antrieb ist Staub- und Spritzwasserfest abgedichtet.

Diese Gurtförderer werden in einer Förderriemenbreite von 50 mm bis 300 mm und einer Aussenlänge von 520 mm bis 2000 mm gemäß Kundenwunsch hergestellt.

Der Grundrahmen des Förderers besteht aus Aluminiumprofil, an das unkompliziert Ihre Anbauten montiert werden können.

Die höchste Förderlast liegt bei 5 kg, die maximale Geschwindigkeit bei 26 m / min, regelbar von 12% bis 100% per 0 - 5 V Analogsignal.

Der Antrieb erfolgt über einen 24V BLDC Motor mit im Förderband verbautem Controller.

Bei der Beschaffenheit des Fördergurtes können Sie zwischen zahlreichen Eigenschaften wählen.

Ob ölbeständig, für Lebensmittel geeignet oder mit verschiedenen Stollen versehen, wir beraten Sie gerne.

Antrieb

Geschützte Antriebseinheit

Getriebemotor und Zahnriementrieb sind unter einem Gehäuse vor Schmutz uns Spritzwasser geschützt

Antriebstechnik

Antrieb innen liegend
bürstenloser EC Motor 24 V
Stirnradgetriebe Maxon GS45
Drehmomentübertragung auf die Antriebsrolle mittels Zahnriemen T5
Zahnriementrieb außerhalb des Förderbandes

Maxon EC45 70 W

bürstenloser EC Motor Maxon EC45 flat 24 V, 70 W
Controller DEC50/5 extern (im Lieferumfang)

Elektrische Anschlüsse

Stromversorgung +24 V verpolungssicher
Stromversorgung -24 V verpolungssicher
direction - auf Gnd geschaltet ändert die Laufrichtung
disable - auf Gnd geschaltet Band stoppt
brake - auf Gnd geschaltet schließt Motorwicklung kurz, Band bremst
speed 0 - 5 V Geschwindigkeitsregelung von 1,25 % bis 100 % der Nenngeschwindigkeit

Mechanik

Aufbau

Grundrahmen aus Strebenprofilsystem Bosch 45 x 45 mm
Gurtauflageblech oben und unten aus VA Blech 2 mm
Rollen ballig kugelgelagert aus Aluminium Ø 49 mm
Achsen aus rostfreiem Stahl
Lagerlaschen aus Aluminium eloxiert

Befestigungsmöglichkeiten

am Bosch-Profil-Rahmen mit Nuten
an den Gewindebohrungen in den Lagerlaschen
an Kundenspezifischen Befestigungspunkten
Gestelle auf Maß

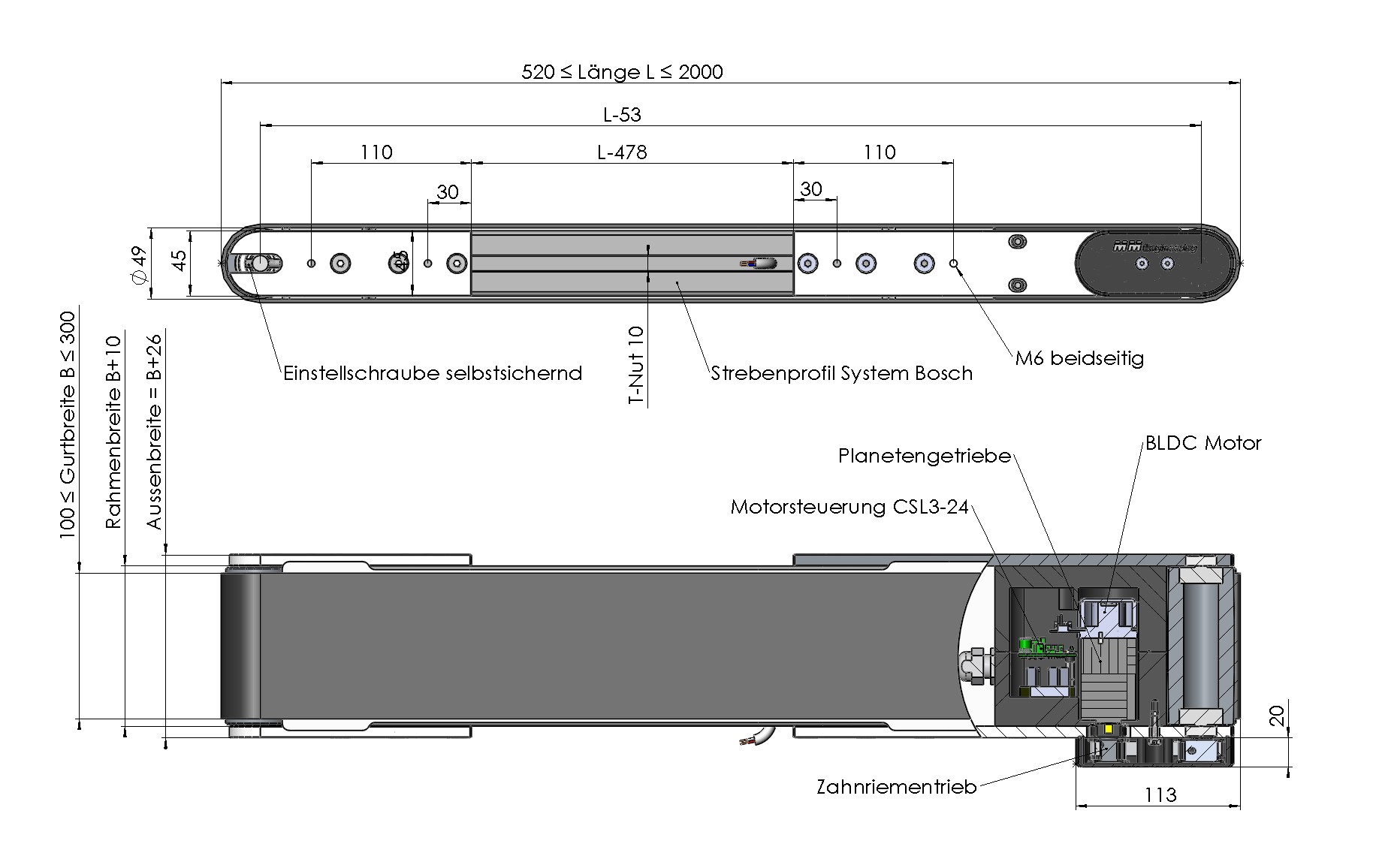

Abmessungen

Rollendurchmesser 49 mm
Gurtbreite von 60 mm bis 300 mm in 1 mm Schritten
Standardbreiten: 60 mm, 100 mm, 150 mm, 200 mm, 300 mm
Aussenlänge von 520 mm bis 2000 mm in 1 mm Schritten
Die max. Abmessungen sind Abhängig von der Gurtqualität und der Förderlast

Leistungsdaten

Bandgeschwindigkeit maximal 21 m/min
Geschwindigkeit gegen 1,25% regelbar mittels Poti (0-5V analog Eingang)
Die mögliche max. Zuladung ist abhängig von Förderbandgröße, Gurtmaterial und Bandgeschwindigkeit.
