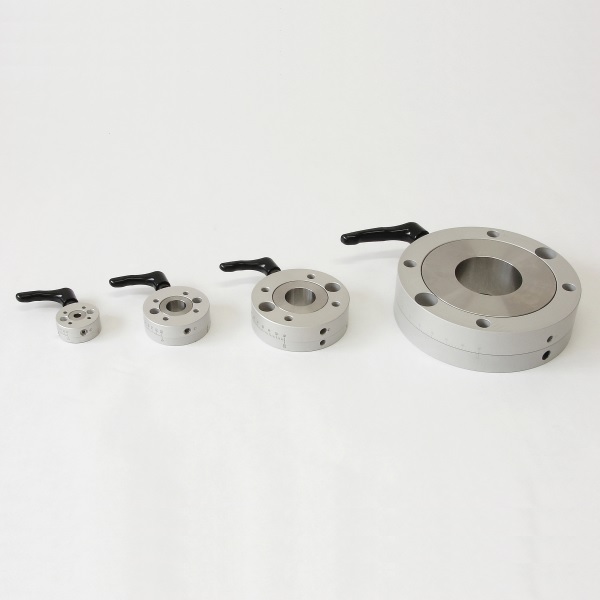

Drehscheiben zur Schnellverstellung mit Klemmhebel und Winkelskala

  • Klemmbar in jeder Position
  • Einrastung alle 90° per gefederter Kugel
  • 4 Größen

4 Artikel

pro Seite
In absteigender Reihenfolge
  1. Drehscheibe DS04
    Drehscheibe DS04

    Massblatt Drehscheibe DS04

    Unsere Mini-Drehscheibe DS04 mit nur 35 mm Durchmesser eignet sich zum Schwenken von Sensoren, Lasertastern und anderen leichten Bauteilen.
    Wegen ihrer geringen Bauhöhe von nur 15mm läßt sie sich platzsparend in Ihre Anlage integrieren.

    Erfahren Sie mehr
    133,70 €
    Exkl. 19% Steuern,exkl. Versandkosten
  2. Drehscheibe DS08
    Drehscheibe DS08

    DS08-Massblatt-mini

    Der kompakte Drehversteller DS08 kann mittels Klemmhebel
    in jeder Stellung fixiert werden.
    Die 90° Rasterung mittels Kugeldruckstück unterstützt
    den Bediener bei der Drehorientierung.

    Erfahren Sie mehr
    140,34 €
    Exkl. 19% Steuern,exkl. Versandkosten
  3. Drehscheibe DS12
    Drehscheibe DS12

    Massblatt Drehscheibe DS12

    Mit der Drehscheibe DS12 können mittlere Lasten bis 15kg drehbar gelagert und positioniert werden.
    Entfernbare Gewindeeinsätze bieten hier alternative Befestigungsmöglichkeiten der Bauteile.

    Erfahren Sie mehr
    179,74 €
    Exkl. 19% Steuern,exkl. Versandkosten
  4. Drehscheibe DS25
    Drehscheibe DS25

    Massblatt Drehscheibe DS25

    Das Drehlager DS25 kann dank seiner Gleitscheiben hohe Axialkräfte bis 300N aufnehmen.
    Die Drehscheibe kann auch als Gegenlager für unsere Drehtische eingesetzt werden.

    Erfahren Sie mehr
    465,19 €
    Exkl. 19% Steuern,exkl. Versandkosten

4 Artikel

pro Seite
In absteigender Reihenfolge

Klemmbare Präzisionsdrehmodule direkt vom Drehscheiben Hersteller

Manuell verdrehbare Einstellscheibe mit Klemmung in vier Baugrößen

Unsere Drehscheiben ergänzen unsere Drehtische durch eine kompakte und leichte Alternative, wenn eine Feinverstellung mittels Schneckengetriebe nicht erforderlich ist.

Als Drehscheiben Hersteller umfasst unser Sortiment die zirkulare Einstellscheibe in vier verschiedenen Baugrößen. Der Außendurchmesser der Verstellscheibe liegt im Bereich von 35 bis 150 Millimetern. Mit nur 15 Millimetern Bauhöhe bietet unsere kleinste Hand-Drehscheibe DS04 eine hochwertige Lösung für die gradgenaue, manuelle Positionierung um eine Drehachse, speziell bei beengten Platzverhältnissen. Diese Einstellscheibe ist für Axialkräfte bis 50 Newton und Radialkräfte bis 30 Newton ausgelegt.

Das größte Modell aus unserem Drehscheiben Hersteller Programm, die Verstellscheibe DS25 mit 150 Millimetern Außendurchmesser, nimmt dagegen Kräfte bis 300 Newton axial und 200 Newton radial auf. Sie eignet sich zum Beispiel auch als Gegenlager für lange Bauteile in Verbindung mit unserem Drehtisch DT36025.

Drehversteller manuell mit Klemmhebel und Skalierung für die schnelle reproduzierbare Winkeleinstellung

Im Gegensatz zu unseren manuellen Drehtischen besitzt die schnellverstellbare Drehscheibe keine Feineinstellung mit Getriebe, sondern wird über einen Schwenkhebel direkt verstellt und arretiert. Für die Ablesung der eingestellten Position ist eine Skala mit einer Teilung von 2° unmittelbar auf dem Außenrand der Verstellscheibe angebracht.

Zusätzlich sind die Positionierelemente mit Rasten ausgestattet, die sich durch das Entfernen der gefederten Kugel einfach deaktivieren lassen. Je nach Baugröße beträgt die Schrittweite der Rastungen 90° oder 45°. Für die Montage von Anbauteilen oder die Verbindung zu anderen Positionierelementen ist die Einstellscheibe mit jeweils vier Bohrungen pro Auflagefläche versehen, die mit eingepressten Muttern ausgestattet sind. Die Muttern können vom Anwender bei Bedarf einfach ausgepresst und durch Zylinderschrauben nach DIN 912 D2 ersetzt werden.

Positioniersysteme aus Dreh- und Schwenkmodulen, Lineareinheiten und Verbindungselementen kombinieren

Unsere Verstellelemente für die zirkulare Positionierung haben wir als Drehscheiben Hersteller in unser Baukastensystem für Positionierungslösungen integriert. Der Drehversteller lässt sich daher einfach und flexibel mit anderen Positionierelementen sowie mit Verbindungsmodulen kombinieren. Das erleichtert den Aufbau leistungsfähiger Positioniersysteme und reduziert auch den Aufwand bei einem nachträglichen Umbau.

Zur Verfügung stehen zahlreiche Bauteile für die lineare und rotatorische Positionierung sowie statische Elemente. Neben der Verstellscheibe gehören dazu Drehtische, lineare Positioniertische, Schwenkeinheiten, Montageplatten und Verbindungswinkel.
