Miniaturförderbänder der Serie FB21

Die Förderbänder der Baureihe FB21 haben wegen des im Bandkörper integrierten Getriebemotors eine ultrakompakte Bauform.

Der Förderrollen-Durchmesser beträgt lediglich 37 mm.

Unsere Mini Förderbänder werden mit einer Gurtbreite von 50 mm bis 100 mm und einer Gesamtlänge von 250 mm bis 1000 mm kundenspezifisch produziert.

Der Grundkörper besteht aus 2 Halbschalen aus VA Blech, welche die Rollen und die Antriebskomponenten aufnehmen und als Gurtabtragung dienen.

Die höchste Förderlast liegt je nach Größe der Förderanlage zwischen 1 kg und 2 kg. die maximale Geschwindigkeit bei 30 m / min, abhängig von der Bandbelastung und Größe.

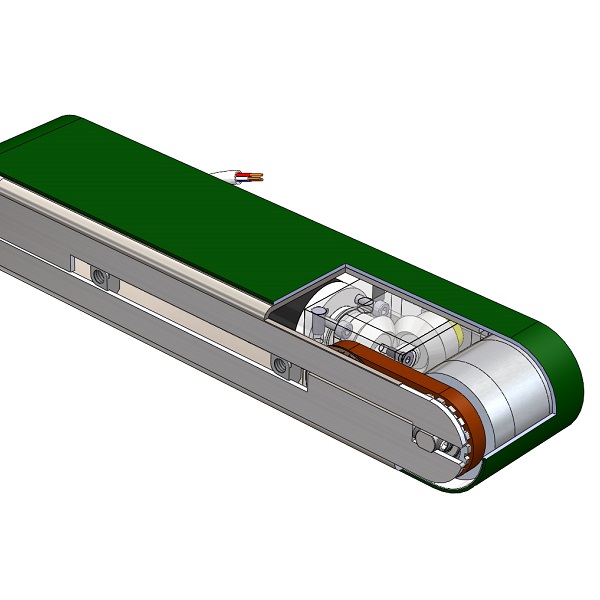

Der Antrieb erfolgt über einen 24V DC Motor mit Planetengetriebe und einem unter dem Band liegendem Zahnriemen.

Wir helfen Ihnen gerne bei der Auswahl der Fördergurte.

Hier arbeiten wir mit vielen namhaften Herstellern zusammen und finden immer den für Ihre Anwendung geeigneten Gurt.

Antriebstechnik

  • 24V DC Motor Maxon A-Max 15 W
  • Planetengetriebe Maxon
  • Kegelradgetriebe schräg verzahnt
  • Zahnriementrieb unterhalb des Fördergurtes

 elektrische Anschlüsse

(2 adriges Kabel mit offenen Enden 5m)

  • schwarz 1:   +24 V
  • schwarz 2:   -24  V
mini Förderband

Aufbau

  • Förderbandkörper bestehend aus 2 U-Blechen 2 mm VA
  • Rollen ballig kugelgelagert aus Aluminium Ø 37 mm
  • Achsen aus rostfreiem Stahl
Kleinstförderband

Befestigungsmöglichkeiten

  • an der Nut zwischen den Blechschalen
  • Hammermuttern wählbar M4 - M6
Blech Förderband
  • Rollendurchmesser Ø37 mm
  • Gurtbreite B: von 50 mm bis 100 mm
  • Standardbreiten 50 mm, 100 mm
  • Gesamtlänge L: von 250 mm bis 1000 mm
winziges Förderband

Bandgeschwindigkeiten (m/min):

  • 32 / 11 / 8,5 / 6,6 / 3 / 2,3 / 1,8 / 1,4 / 0,7
  • Geschwindigkeit gegen 0 regelbar mittels Drehzahlregler DR10 (Zubehör)
  • Die mögliche max. Bandgeschwindigkeit ist abhängig von Förderbandgröße, Gurtmaterial und Zuladung.
    Bitte vorher mit uns abklären
ölresistenter Fördergurt
  • für Lebensmittel zugelassen
  • hitzebeständig
  • ölresistent
  • transparent für Durchlicht
  • antistatisch ausgerüstet
  • stauförderfähig
  • mit verschiedenen Oberflächenstrukturen
  • mit aufgeschweissten Profilen

Bestellbeispiel

FB21-50-600-24V-DC-8,5-KL

  • FB21 = Förderband Serie 21
  • 50 = Gurtbreite 50 mm
  • 600 = Gesamtlänge 600 mm
  • 24V-DC = Elektromotor
  • 8,5 = Fördergeschwindigkeit 8,5 m/min
  • KL = Kabelausgang links

Preisbeispiel

FB21-50-600-24V-DC-xx-KR

  • Stück: 1.851,00 €
  • Stück: 1.722,00 €
  • Stück: 1.629,00 €
