Drehtisch DT36025

Lieferzeit
2-3 Tage
886,37 €
Exkl. 16% Steuern, exkl. Versandkosten
Auf Lager
Artikelnummer
DT36025
  • ab 5 Stück je 842,95 €
  • ab 10 Stück je 806,60 €
  • ab 25 Stück je 780,01 €
Exkl. 16% Steuern, exkl. Versandkosten

DT36025-Massblatt-mini

  • zum exakten Drehverstellen von Bauteilen
  • selbsthemmendes vorgespanntes Schneckengetriebe i = 50:1
  • Umkehrspiel <0,02°
  • Radialspiel <0,03mm
  • max. Drehmoment 10Nm
Icon Label Typ Größe Download
Katalog Positioniersysteme manuell / Catalogue Positioning Systems pdf 9.2 MB Download
CAD (step) DT36025 zip 2.1 MB Download

Funktion:

  • Die Drehscheibe des Drehtisches ist durch Drehen des Skalenknopfes von Hand verstellbar.
  • Die Skalierung am Drehknopf dient als Orientierung, bildet jedoch keine Winkeleinheiten ab. (i = 50:1)
    Zum direkten Ablesen der Winkelposition empfehlen wir unsere baugleichen Drehtische mit Positionsanzeiger.
  • Durch die vorgespannte Schnecke mit Schneckenrad ist kein Klemmen nach dem Verstellen notwendig.

Ausführung:

  • Gehäuse und Drehscheibe aus Aluminium eloxiert
  • Schnecke aus Stahl geschliffen, Schneckenrad aus Bronze
  • Gleitlagerungen aus Messing
  • Hohlwelle aus rostfreiem Stahl

Bestellbeispiel: DT36025

  • DT  =   Drehtisch
  • 360 =   drehbar um 360° (durchdrehend)
  • 25   =   Baugröße 25

Besondere Features:

  • Freie Wahl der Null-Position:
  • Nach Lösen der Klemmschraube kann der Skalenring unabhängig von der Spindel
    verdreht und wieder geklemmt werden.



 Beispiel Baukastensystem:

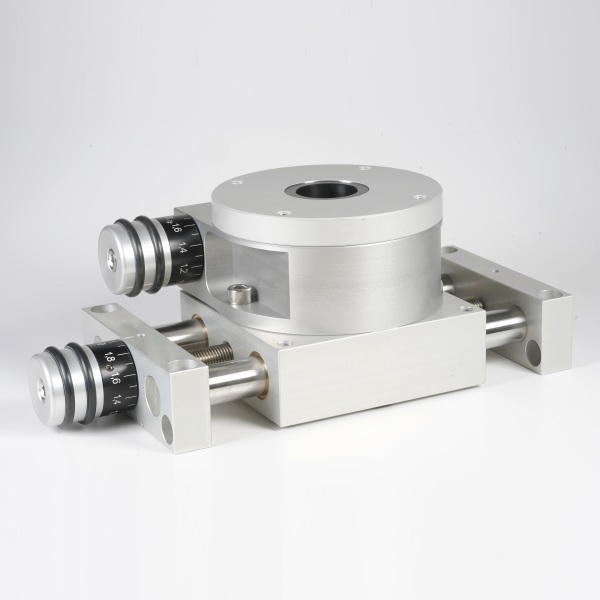

Kombinationsbeispiel DT36025
