Drehscheibe DS25
Artikelnummer: DS25
392,63 €
Zzgl. 19% USt., zzgl. Versandkosten
  • ab 5 Stück je 373,00 €
  • ab 10 Stück je 357,30 €
  • ab 25 Stück je 345,52 €

Verfügbarkeit: Auf Lager

DS25-Massblatt-mini

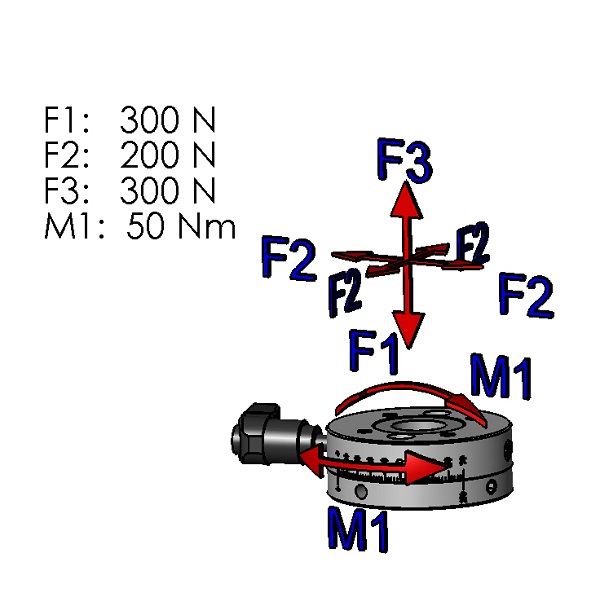

Das Drehlager DS25 kann dank seiner Gleitscheiben hohe Axialkräfte bis 300N aufnehmen.
Die Drehscheibe kann auch als Gegenlager für unsere Drehtische eingesetzt werden.

Lieferzeit: ca. 5 Werktage

Beschreibung

Details

Funktion:

  • Die Drehscheibe ist nach Lösen des Klemmhebels um 360° drehbar.
  • Einrastung alle 90° mittels entfernbarer Rastkugel
  • Eine Skalierung in 2° Schritten am Umfang unterstützt den Bediener bei der Orientierung
  • Der Klemmhebel kann in verschiedenen Stellungen eingerastet werden

Ausführung:

  • Drehscheibenkörper aus Aluminium eloxiert
  • Hohlwelle mit Rastnuten aus rostfreiem  Stahl
  • Klemmhebel aus Stahl beschichtet

Bestellbeispiel: DS25

  • DS =  Drehscheibe
  • 25  =  Baugröße 25

Besondere Features:

  • Die Skalierung in 2° Schritten am Umfang unterstützt den Bediener bei der Orientierung

Detail-Skala



 Beispiel Baukastensystem:

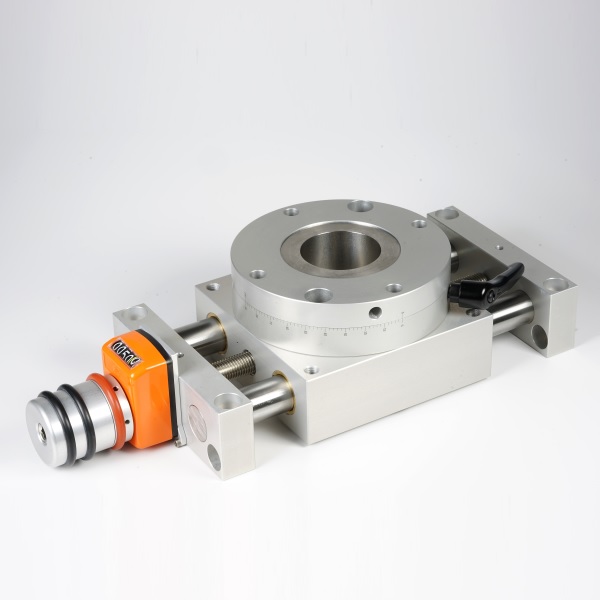

Kombinationsbeispiel DS25
