Drehtische mit mechanischem Positionsanzeiger

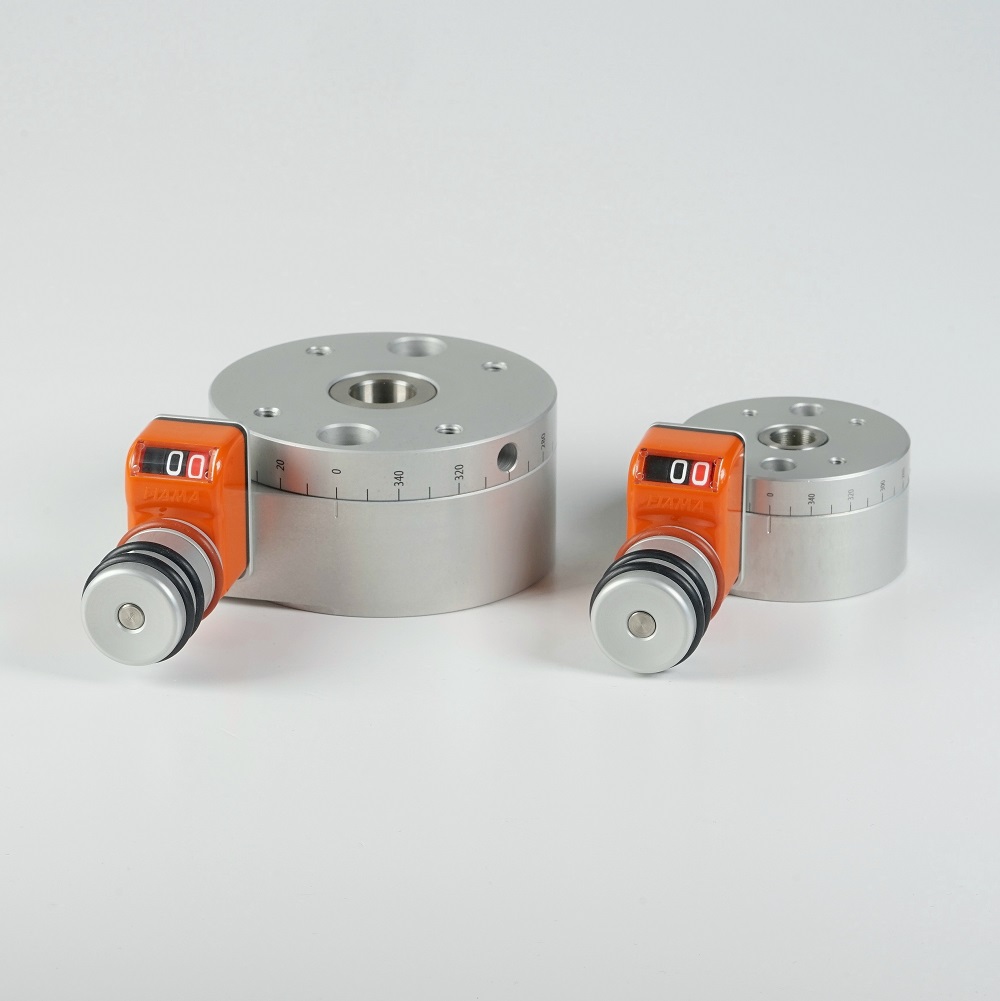

08 PA
Drehscheibe Ø 54mm
Mittelbohrung Ø 10mm H7
Höhe 30mm
12 PA
Drehscheibe Ø 80mm
Mittelbohrung Ø 15mm H7
Höhe 40mm

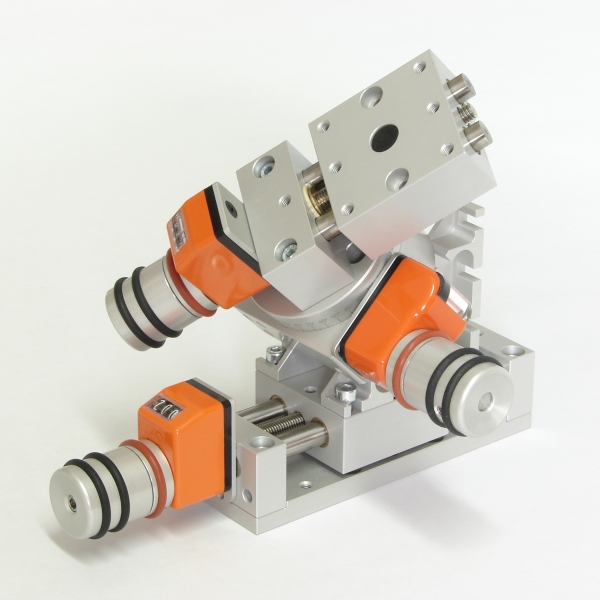

Kombinationsbeispiele / Varianten
Präzisionsdrehtische
kompakte Bauform
minimales Umkehrspiel
vorgespanntes Schneckengetrieb
Radialspied der Drehscheibe < 0,02 mm
(bei DT36025 < 0,03 mm)
Mechanischer Positionsanzeiger
Reset oder Vorwahl eines beliebigen Wertes durch Drehen des roten Einstellrings
Anzeigegenauigkeit 0,1°
Skala an der Umfangsfläche der Drehscheibe

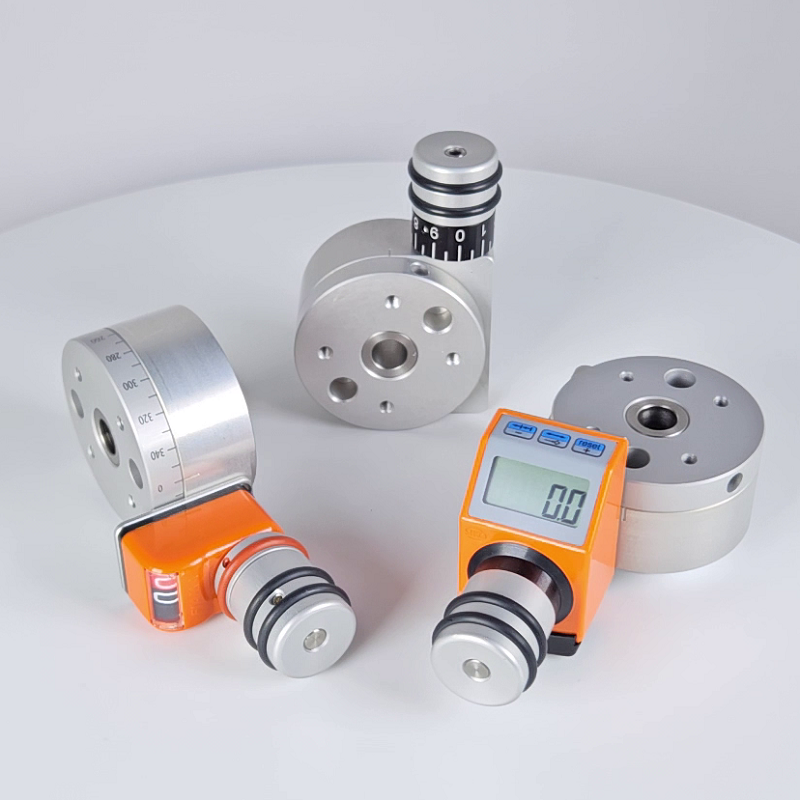

Verschiedenen Varianten
Ziffern um 180° gedreht für vertikale Einbaulage
Positionsanzeige in 4 Anbaulagen (4x90°) montierbar
Optional mit Handrad anstatt Drehknopf
Video: Manueller Drehversteller
-
Drehtisch mit mechanischem Positionsanzeiger DT36008-PAErfahren Sie mehr
- max. Drehmoment 3 Nm
- Schneckengetriebe i = 50:1
-
Drehtisch mit mechanischem Positionsanzeiger DT36012-PAErfahren Sie mehr
- max. Drehmoment: 5 Nm
- Schneckengetriebe i = 55:1
