Adapterplatte AP25
Lieferzeit
2-3 Tage
- ab 5 Stück je 84,16 € (Rabatt 5%)
- ab 10 Stück je 80,62 € (Rabatt 9%)
- ab 25 Stück je 77,96 € (Rabatt 12%)
Exkl. 19% Steuern, exkl. Versandkosten
Zum Verbinden von Elementen der Baugröße 25 mit Baugröße 12 und 08
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
Katalog Positioniersysteme manuell / Catalogue Positioning Systems | 18.6 MB | Download | |
|
CAD (step) AP25 | zip | 42.5 KB | Download |
Funktion
Die Adapterplatte AP25 dient zum Verbinden von Modulen der Baugröße 25, 12 und 08 oder um einen Drehtisch DT36025 senkrecht auf einem weiteren Drehtisch DT36025 zu montieren.
Vorteile
Individuell
Passen Sie Ihr Positioniersystem auf Ihre Wünsche an.
Präzise gefertigt
Die Adapterplatte besteht aus Aluminium, ist allseitig spanend bearbeitet und eloxiert.
Baukastensystem
Achsmodule aus verschiedenen Baureihen können mit den Adapterplatten kombiniert werden.
Kombinationsmöglichkeiten
Adapterplatte AP25
Video "Positionieren im Miniaturformat"
Maße
Technische Daten
Maße und Gewicht
LxBxH: 150mm x 150mm x 15mm
Masse: 787g
Werkstoff
RoHS konform
Aluminium, eloxiert
Abmessungen
AP25
Eigene Bewertung schreiben
Bestellcode
AP25
AP = Adapterplatte
25 = Außenmaße und größtest Bohrbild wie Baugröße 25

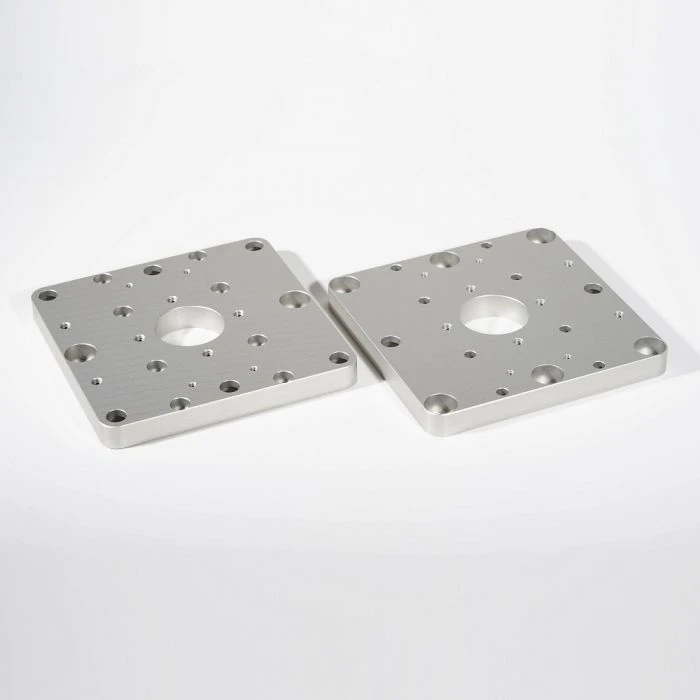

(Abbildung zeigt Vorder- und Rückseite)
