Motorpositioniertisch kurz MPT3012
- Ab 5 Stück 5%
- Ab 10 Stück 9%
- Hub 30 mm
- Spindelsteigung 2mm
- Antrieb koaxial mit Kupplung oder seitlich mit Zahnriemen
- Optional mit Schrittmotor oder Schrittmotor mit integrierter Positioniersteuerung
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
Katalog Positioniersystem motoriziert linear / Catalogue Positioning Systems mot. lin. | 17.4 MB | Download | |
|
CAD (step) MPT3012 | zip | 12.6 MB | Download |
Funktion
- Der Schlitten des Motorpositioniertisches wird mit Hilfe eines Motors und einer Spindel linear bewegt.
- Ein Standardschrittmotor (Nema17, □42mm) kann direkt axial angeflanscht werden oder seitlich mit einem Zahnriementrieb montiert werden.
- Ein Schrittmotor mit integrierter Steuerung ist erhältlich.
- Die Spindelsteigung beträgt 2mm und die max. Eingangsdrehzahl 600 U/min.
Vorteile
Preiswert und robust
Dieser Motorpositioniertisch bietet eine preiswerte Lösung für Verstell- und Positionieraufgaben in Maschinen und Vorrichtungen.
Die hochgenauen langlebigen Gleitführungen sind schwingungsdämpfend und unempfindlich gegen Stöße und Umgebungseinflüsse.
Wartungsarm
Die Gleitbuchsen und Spindelmuttern eignen sich für den Trockenlauf.
Bei hohen Belastungen empfehlen wir eine Schmierung mit speziellem Kunststofffett (Klüber POLYLUB GLY 501).
Baukastensystem
Der Motorpositioniertisch MPT3012 kann unkompliziert sowohl mit den motorisierten als auch mit den manuell bedienbaren Verstelleinheiten der Größe 12 kombiniert werden.
Besondere Features und Optionen
Flansch mit Klauenkupplung
Der Motorflansch ist geeignet für die direkte Montage eines Schrittmotors der Größe NEMA 17.
Die drehsteife Klauenkupplung sorgt für eine schwingungsdämpfende Drehmomentübertragung.
Zahnriemenantrieb variabel montierbar
Der seitliche Zahnriementrieb erlaubt die direkte Montage eines Schrittmotors der Größe NEMA 17.
Der Zahnriemenantrieb mit einer Übersetzung von 1:1 kann in 4 Positionen 4x90° montiert werden. So kann die Lineareinheit individuell entsprechend der Platzverhältnisse konfiguriert werden.
Schrittmotor
Der Schrittmotor bietet eine Auflösung von 1,8° / step und ein Haltemoment von 50 Ncm.
Der Spindeltrieb ist geeignet für Drehzahlen bis 600 1 / min.
Schrittmotor mit integrierter Positioniersteuerung
Der Schrittmotor bietet ein Haltemoment von 43 Ncm.
Die fest mit dem Motor verbundene Steuerungseinheit verfügt über einen Encoder, eine Steuerung mit Programmspeicher und eine Leistungsendstufe.
Der Spindeltrieb ist geeignet für Drehzahlen bis 600 1 / min.
Kombinationsbeispiel
Motorpositioniertisch kurz MPT3012-AS-M-R-3
Vertikalhalter kurz MVH3012
Sensorhalter kurz SH3012
Induktiver Näherungsschalter INS-S-M8-St
Motordrehtisch MDT36012-HP-i45-AK-M
Sensorhalter SH36012
Maße
Technische Daten
Belastbarkeit
Fx: 60 N
Fy: 100 N
Fz: 60 N
Mx: 0,8 Nm
My: 0,8 Nm
Mz: 3 Nm
Präzision
Axialspiel: <0,04 mm
Radialspiel der Führung: <0,02 mm
Geschwindigkeit
Eingangsdrehzahl max.: 600 1/min
Verfahrgeschwindigkeit max.: 20 mm/s
Einschaltdauer max.: 100%
Maße
Hub: 30 mm
Spindelsteigung: 2 mm
Einsatztemperatur: 10°C bis 60°C
Werkstoffe
RoHS konform
Lagerbock und Schlitten: Aluminium eloxiert
Führungssäulen und Spindel: Stahl rostfrei, gehärtet
Gleitbuchsen und Spindelmutter: Spezial-Kunststoff
Kupplungsgehäuse: Kunststoff POM
Kupplung: Aluminium / Kunststoff
Motor Daten
Baugröße:
Strom pro Wicklung:
Rotorträgheitsmoment:
Induktivität pro Wicklung:
Haltemoment:
Widerstand pro Wicklung:
Auflösung:
Wert
NEMA 17 (42 mm x 42 mm)
1,8 A
82 gcm²
3,3 mH
50 Ncm
1,75 Ω
1,8° / step
Motor Kennlinie
---- 1,8 A / 48 V / bipolar
---- 1,8 A / 24 V / bipolar
GSM17 Motor- / Steuerungsdaten
Steuerspannung:
Motorspannung:
Anschluss:
Schnittstelle:
Phasenstrom max.:
Haltemoment:
Stromabsenkung:
Eingänge:
Ausgänge:
Dyn. Umschaltung Schrittauflösung:
Encoder:
Schutzart:
Werte
+24 V bis +36 V DC
+24 V bis +48 V DC
Sub-D-Stecker 15pol HD
Seriell TTL + TTL Umsetzer zu USB
einstellbar bis 3 A
0,43 Nm
einstellbar
6 / +24 V bis +36 V DC
4 / +24 V DC
1/8 1/4 1/2 1/1
integriert zur Positionsüberwachung
IP64
Bauform NEMA 17 mit Steurung
Motor Kennlinie
Abmessungen und Gewicht
Bestellcode
MPT3012-AK-B
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AK = Antrieb koaxial
B = Ausführung Basis = ohne Motor

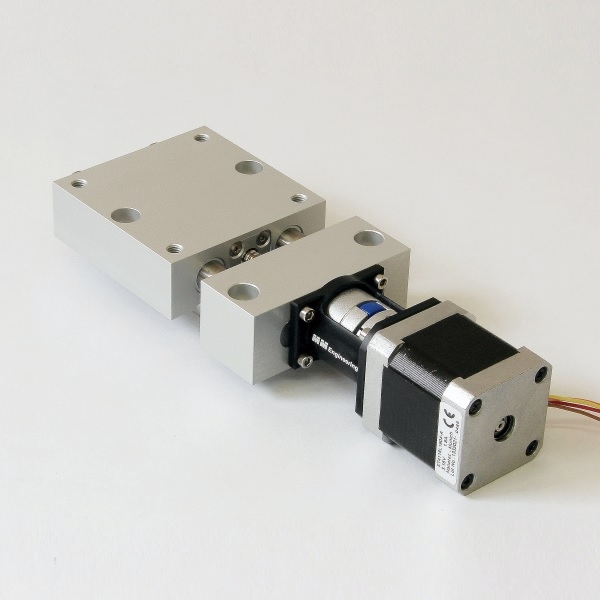

MPT3012-AK-M-1
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AK = Antrieb koaxial
M = mit Schrittmotor NEMA17
1 = Kabelausgangsorientierung 1

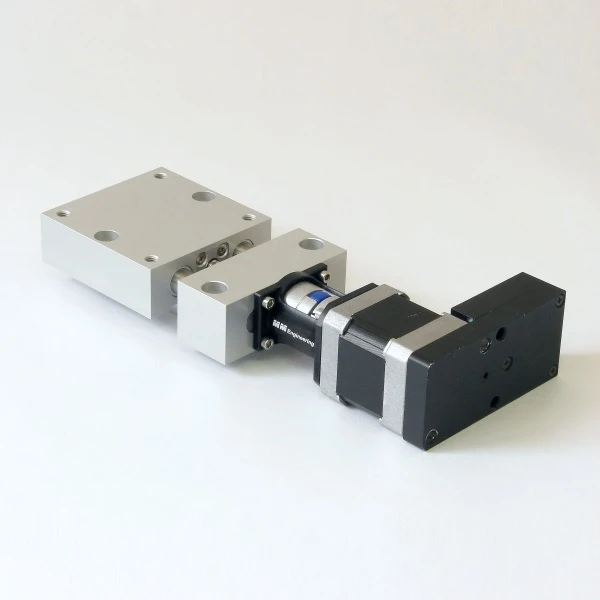

MPT3012-AK-S-1
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AK = Antrieb koaxial
S = mit Schrittmotor Nema 17 mit integrierter Steuerung
1 = Steuerungsorientierung 1
MPT3012-AS-B-R
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AS = Antrieb seitlich
B = Ausführung Basis = ohne Motor
R = Antriebsorientierung rechts
MPT3012-AS-M-R-2
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AS = Antrieb seitlich
M = mit Schrittmotor NEMA17
R = Antriebsorientierung rechts
2 = Kabelausgangsorientierung 2
MPT3012-AS-S-R-2
MPT = Motorpositioniertisch
30 = Hub 30 mm
12 = Baugröße 12 (Ø Führungssäulen)
AS = Antrieb seitlich
S = mit Schrittmotor NEMA17 mit integrierter Steuerung
R = Antriebsorientierung rechts
2 = Steuerungsorientierung 2
