Drehtisch DT36012

Lieferzeit
2-3 Tage
353,22 €
Exkl. 19% Steuern,exkl. Versandkosten
Auf Lager
Artikelnummer
DT36012
  • ab 5 Stück je 335,55 €
  • ab 10 Stück je 321,44 €
  • ab 25 Stück je 310,84 €
Exkl. 19% Steuern,exkl. Versandkosten
H (standard)
V (Zahlen 180° gedreht)

DT36012-Massblatt-mini

  • max. Drehmoment 5 Nm
  • Schneckengetriebe i = 55:1
Icon Label Typ Größe Download
Katalog Positioniersysteme manuell / Catalogue Positioning Systems pdf 18.6 MB Download
CAD (step) DT36012 zip 1.5 MB Download

Funktion

Drehtisch mit Schneckentrieb
  • Die Drehscheibe ist durch Drehen des Skalenknopfes von Hand verstellbar.
  • Die Skalierung am Drehknopf dient als Orientierung, bildet jedoch keine Winkeleinheiten ab. (i = 55:1)
    Zum direkten Ablesen der Winkelposition empfehlen wir unsere baugleichen Drehtische mit Positionsanzeiger.
  • Durch die vorgespannte Schnecke mit Schneckenrad ist kein Klemmen nach dem Verstellen notwendig.

    Vorteile

    Minimales Umkehrspiel

    Das Schneckengetriebe ist vorgespannt und weist deshalb ein nur sehr geringes Umkehrspiel von max. 0,09° auf.

    Selbst-hemmendes Getriebe

    Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält die Drehscheibe immer sicher ihre Position.

    Baukastensystem

    Der Drehtisch DT36012 kann unkompliziert mit allen Verstelleinheiten der Größe 12 kombiniert werden.

    Besonderes Feature

    Optionen

    Verstellbarer Skalenring

    Verstellbare Skala

    Zur freien Wahl der Null-Position kann der Skalenring gegenüber der Schnecke gedreht und geklemmt werden.

    Zahlenorientierung für vertikale Lage der Schnecke

    Der Skalenknopf ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
    Hier sind die Ziffern lesbar bei vertikaler Lage der Schnecke mit Drehknopf oben.

    Koaxiale Klemmvorrichtung

    Mit der Drehtischklemmung DTKL12 (Zubehör) kann die selbsthemmende Drehscheibe nach dem Verstellen zusätzlich fixiert werden.

    Technische Daten

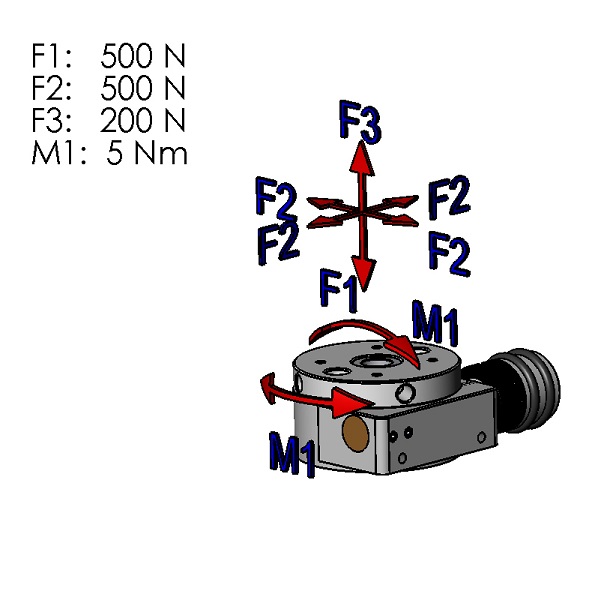

    Belastbarkeit

    Präzision

    Umkehrspiel: <0,09°

    Radialspiel: <0,02 mm

    Axialspiel: <0,02 mm

    Maße und Gewicht

    Übersetzung: 55 : 1

    max. Drehmoment: 5 Nm

    Masse: 760 g

    Einsatztemperatur: 0 °C bis +70 °C

    Werkstoffe

    RoHS konform

    Gehäuse und Drehscheibe: Aluminium eloxiert

    Schnecke: Stahl geschliffen

    Schneckenrad: Bronze

    Gleitlagerungen: Messing

    Hohlwelle: rostfreier Stahl

    Abmessungen

    DT36012

    Massblatt Drehversteller DT36008
