Gegenlager GGL12
- ab 5 Stück je 195,63 € (Rabatt 5%)
- ab 10 Stück je 187,40 € (Rabatt 9%)
- ab 25 Stück je 181,22 € (Rabatt 12%)
- Passend zu Drehtisch DT36012
- Drehlagerung mit Winkel- und Axialausgleich
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
Katalog Zubehör Positioniersystem manuell / Calalogue Accessoires Positioning Systems | 7.1 MB | Download | |
|
CAD (step) GGL12 | zip | 6.5 MB | Download |
Funktion
Vorteile
Loslager
Wird der Drehtisch DT36012 als Festlager genutzt ist das Gegenlager GGL12 das Pendant dazu.
Konzipiert als Loslager gleicht es Axial- und Winkelabweichungen aus.
Wartungsfrei
Kern des Gegenlagers ist ein PTFE-beschichtetes sphärisches Gleitlager, das keine Wartung benötigt.
Dichtelemente aus Kunststoff halten Veschmutzungen fern.
Baukastensystem
Das Gegenlager GGL12 ist eine Applikation für den Drehtisch DT36012.
Abmessungen und Bohrbilder sind weitgehend identisch mit denen des Drehtisches.
Video "Positionieren im Miniaturformat"

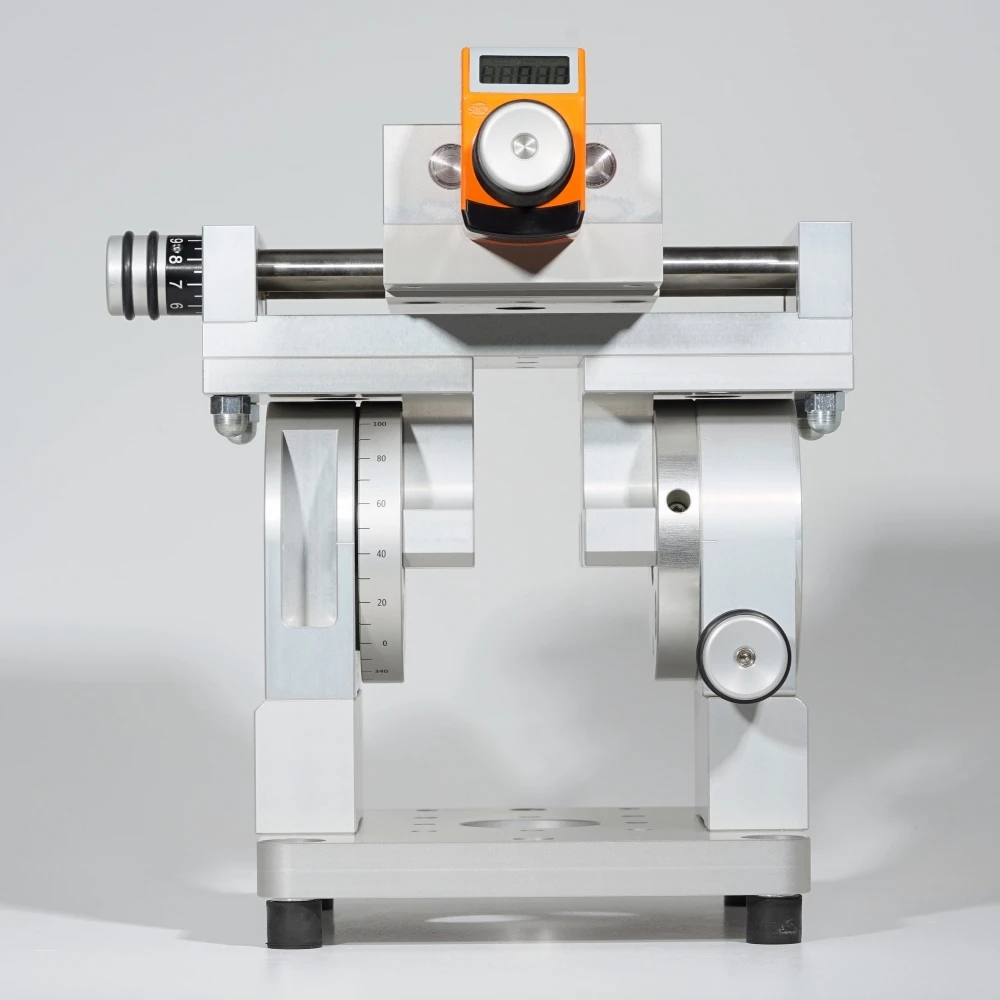

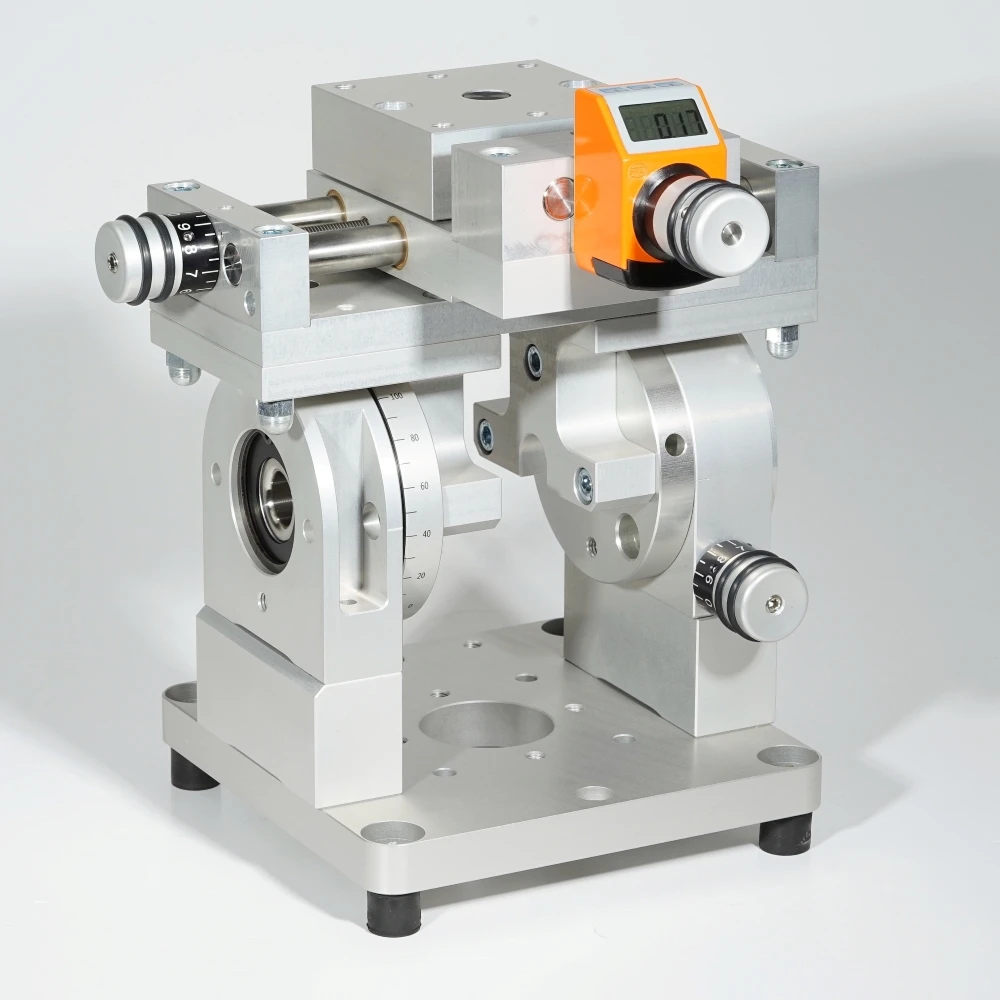

Kombinationsbeispiel
Gegenlager GGL12
Drehtisch DT36012
Schwenkwinkel DW12 (2x)
Montageplatte MP7312
Kreuztisch KT7312
Maße
Technische Daten
Belastbarkeit
F1 = F2 = 500N
Freiheitsgrade
Drehung: durchlaufend
Axialausgleich: 0,5 mm
Winkelfehlerausgleich: 0,5 °
Maße und Gewicht
Hohlwellenbohrung: Ø15H7
Masse: 580 g
Einsatztemperatur: -20 °C bis +70 °C
Werkstoffe
RoHS konform
Gehäuse: Aluminium, eloxiert
Hohlwelle: rostfreier Stahl
Gelenklager: Kugel aus Stahl, Lagerschale PTFE beschichtet
Abmessungen
GGL12
Bestellcode
GGL12-SKA
GGL = Gegenlager
12 = Baugröße 12
SKA = 2° Skala am Umfang der Drehscheibe
