Drehscheibe DS04
- ab 5 Stück je 127,02 €
- ab 10 Stück je 121,67 €
- ab 25 Stück je 117,66 €

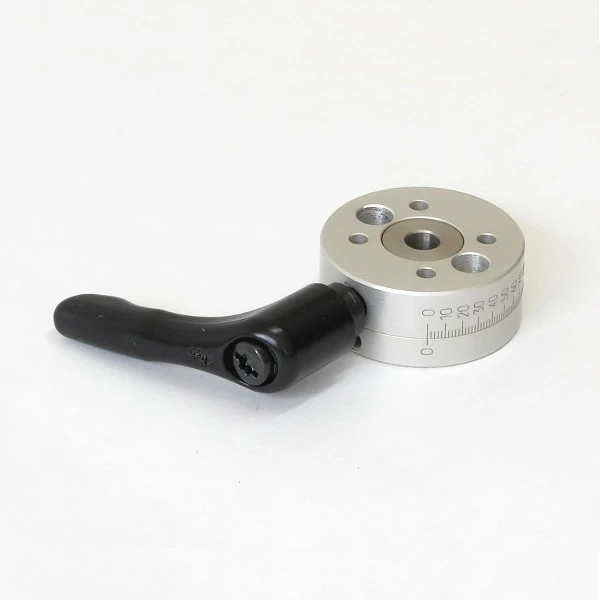

Unsere Mini-Drehscheibe DS04 mit nur 35 mm Durchmesser eignet sich zum Schwenken von Sensoren, Lasertastern und anderen leichten Bauteilen.
Wegen ihrer geringen Bauhöhe von nur 15mm läßt sie sich platzsparend in Ihre Anlage integrieren.
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
 | Katalog Positioniersysteme manuell / Catalogue Positioning Systems | 18.6 MB | Download | |
 | CAD (step) DS04 | zip | 1.5 MB | Download |
Funktion
- Die Drehscheibe ist nach Lösen des Klemmhebels um 360° drehbar.
- Sie kann dann in beliebiger Lage wieder geklemmt werden.
- Einrastung alle 90° mittels entfernbarer Rastkugel
- Eine Skalierung in 2° Schritten am Umfang unterstützt den Bediener bei der Orientierung.
- Verstellbarer Klemmhebel
Vorteile
Schnelles spielarmes Dreh-verstellen
Die Drehscheibe lässt sich sehr einfach nach Lösen des Klemmhebels verstellen und wieder fixieren. Die präzise Gleitlagerung weist sowohl radial als auch axial ein Spiel von weniger als 0,02mm auf.
Einrastung 4x90° + Skala mit 2° Einteilung
Der Drehteller rastet per Kugeldruckstück alle 90° ein.
Die 2° genaue Skala bietet dem Bediener eine gute Orientierung bei der Einstellung des gewünschten Drehwinkels.
Die Scheibe kann in jeder Stellung geklemmt werden.
Baukastensystem
Die Drehscheibe DS04 kann unkompliziert mit allen Verstelleinheiten der Größe 04 kombiniert werden.
Besondere Features
Befestigungsmuttern herausnehmbar
Die eingepressten Muttern M3 können einfach herausgedrückt und durch Zylinderkopfschrauben DIN912 ersetzt werden.
So können Sie die Drehscheibe auch in Gewindebohrungen am Gegenstück befestigen.
Rastkugel einfach entfernbar
Sollte die Einrastfunktion alle 90° nicht gewünscht sein, kann die Rastkugel incl. der Druckfeder durch Herausdrehen der Druckschraube entfernt werden.
Klemmhebel mit Parkfunktion
Nach dem Festziehen kann der Klemmhebel durch Herausziehen ausgekuppelt und in eine weniger störende Position geschwenkt werden.
Nach dem Loslassen kuppelt der Hebel durch Federdruck wieder ein.
Kombinationsbeispiel
Maße
Kräfteschaubild
Technische Daten
Belastbarkeit
Präzision
Axialspiel: <0,02 mm
Radialspiel: <0,02 mm
Skaleneinteilung: 2°
Maße und Gewicht
Drehwinkel: 360° durchlaufend
Einrastung: alle 90° per Kugeldruckstück
Masse: 70 g
Einsatztemperatur: -20 °C bis +70 °C
Werkstoffe
RoHS konform
Drehscheibenkörper: Aluminium eloxiert
Hohlwelle mit Rastnuten: rostfreier Stahl
Klemmhebel: Stahl beschichtet
Abmessungen
DS04
Bestellcode
DS04
DS = Drehscheibe
04 = Baugröße
Branchen und Anwendungen
Die Drehscheibe DS04, Minidrehscheibe mit 35 mm Durchmesser und 15 mm Dicke kann z.B. für die schnelle Drehverstellung des MME-Gelenkkopfs GK04, als auch zur Drehpositionierung diverser Bauteile auf MME-Linear- Kreuz- und Hubtischen, oder eingesetzt werden.
Zusätzlich wird die Drehscheibe durch ihre 90° Rasterung und die Klemmhebel-Arretierung zum unerzichtbaren Bauteil, in Umgebungen mit begrenzten Platzangebot.
Die Lösung für Aufgaben der Drehpositionierung im Maschinen- und Sondermaschinenbau, sowie der Automobil-Industrie und im Werkzeug- und Vorrichtungsbau.
