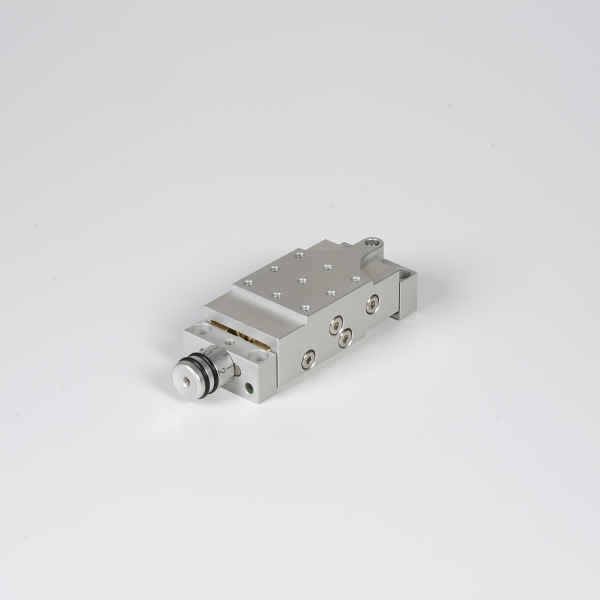

Hubtisch HT04
Lieferzeit
2-3 Tage
- Ab 5 Stück 5%
- Ab 10 Stück 9%
- Ab 25 Stück 12%
Exkl. 19% Steuern, exkl. Versandkosten
- Baugröße 04
- Hubkraft 50N
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
CAD (step) HT04 | zip | 802.4 KB | Download |
|
Flyer Positioniersystem manuell / Manual Actuators | 2.3 MB | Download | |
|
|
Kurzanleitung Positioniersysteme manuell | 2.6 MB | Download |
Maße
Funktion
- Die Hubplatte des Hubtisches ist durch Drehen des Skalenknopfes von Hand höhenverstellbar.
- Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Hubbewegung.
- Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig.
- Die Spindel kann zusätzlich im Lagerbock mit einer Klemmschraube fixiert werden.
Vorteile
Selbst-hemmende Spindel
Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält die Hubplatte immer sicher ihre Position
Baukastensystem
Der Spindelhubtisch HT04 kann unkompliziert mit allen Verstelleinheiten der Größe 04 kombiniert werden.
Maße
Anwendungsbeispiel
Präzisions- Höhenverstellung einer Lichtschranke zum Abtasten einer Lackdosierung
Bild: mit freundlicher Genehmigung der Fa. JUKA neue Technologien
Video "Minihubtisch und andere Verstelleinheiten"
Baukastensystem
Hubtisch HT04
Kräfteschaubild
Technische Daten
Belastbarkeit
Präzision
Umkehrspiel: <0,05 mm
Seitliches Spiel der Führungen: <0,02 mm
Skaleneinteilung: 0,025 mm
Maße und Gewicht
Hub: 4 mm
Masse: 91 g
Einsatztemperatur: -20 °C bis +70 °C
Werkstoffe
RoHS konform
Lagerböcke, Schlitten und Hubplatte: Aluminium eloxiert
Führungssäulen und Spindel: rostfreier Stahl
Gleitbuchsen und Gleitleisten: Messing
Abmessungen
HT04
Eigene Bewertung schreiben
Bestellcode
HT04
HT = Hubtisch
04 = Baugröße 04
