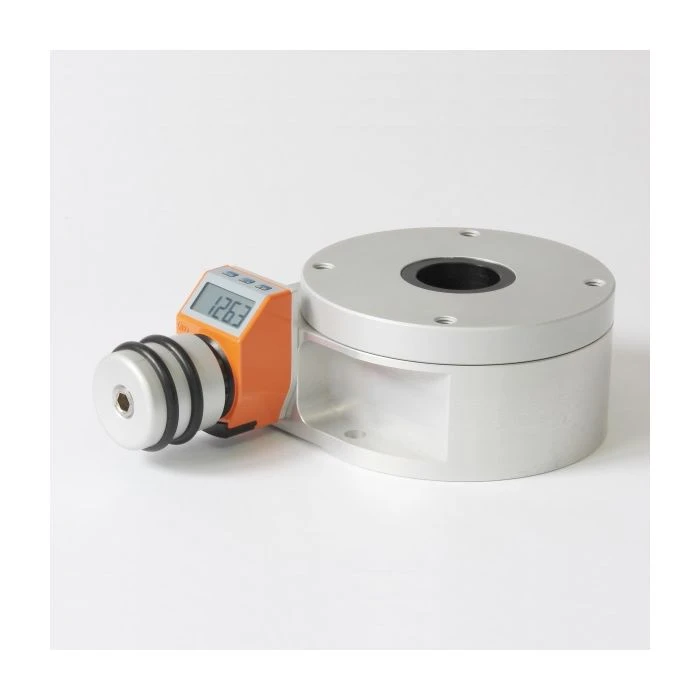

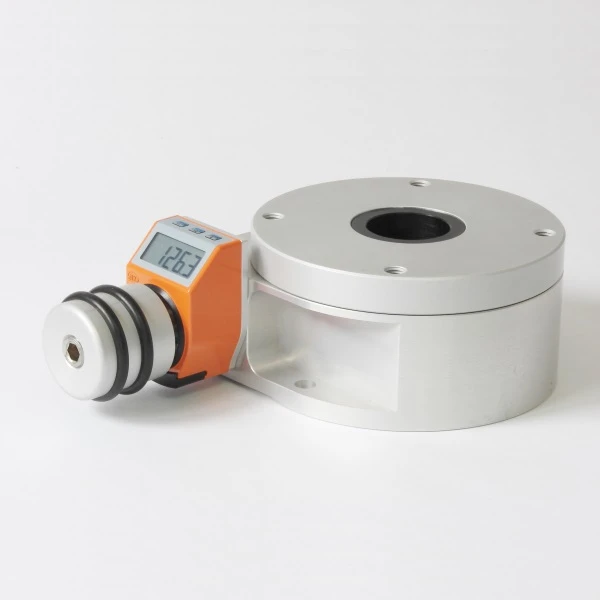

Drehtisch mit elektronischem Positionsanzeiger DT36025-PAE

Lieferzeit
2-3 Tage
1.218,41 €
Exkl. 19% Steuern,exkl. Versandkosten
Auf Lager
Artikelnummer
DT36025-PAE
  • ab 5 Stück je 1.157,49 €
  • ab 10 Stück je 1.108,74 €
  • ab 25 Stück je 1.072,20 €
Exkl. 19% Steuern,exkl. Versandkosten
H (standard)
V (Zahlen 180° gedreht)
O oben (standard)
R rechts
U unten
L links

DT36025-PAE-Massblatt-mini

  • max. Drehmoment 10Nm
  • selbsthemmendes vorgespanntes Schneckengetriebe i = 50:1
Icon Label Typ Größe Download
Katalog Positioniersysteme manuell / Catalogue Positioning Systems pdf 18.6 MB Download
CAD (step) DT36025-PAE zip 1.1 MB Download

Funktion

  • Die Drehscheibe des Drehtisches ist durch Drehen des Bedienknopfes von Hand verstellbar.
  • Die Rechts - Drehung am Bedienknopf erzeugt eine Links - Drehung der Drehscheibe und umgekehrt.
  • Der Drehwinkel wird am Positionsanzeiger direkt in 0,1° Schritten angezeigt.
  • Der Positionsanzeiger ist in 4 Anbaulagen lieferbar
  • Durch die vorgespannte Schnecke mit Schneckenrad ist kein Klemmen nach dem Verstellen notwendig.

    Vorteile

    Minimales Umkehrspiel

    Das Schneckengetriebe ist vorgespannt und weist deshalb ein nur sehr geringes Umkehrspiel von max. 0,05° auf.

    Selbst-hemmendes Getriebe

    Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält die Drehscheibe immer sicher ihre Position.

    Baukastensystem

    Der Drehtisch DT36025-PAE kann unkompliziert mit allen Verstelleinheiten der Größe 25 kombiniert werden.

    Besondere Features

    Option

    Funktionaler Positionsanzeiger

    Reset, Kettenmaß, Offset über Tastaturbedienung
    Großes LCD Display
    Batterielebensdauer 2 Jahre
    Einfacher Batteriewechsel ohne Verlust der Einstellungen

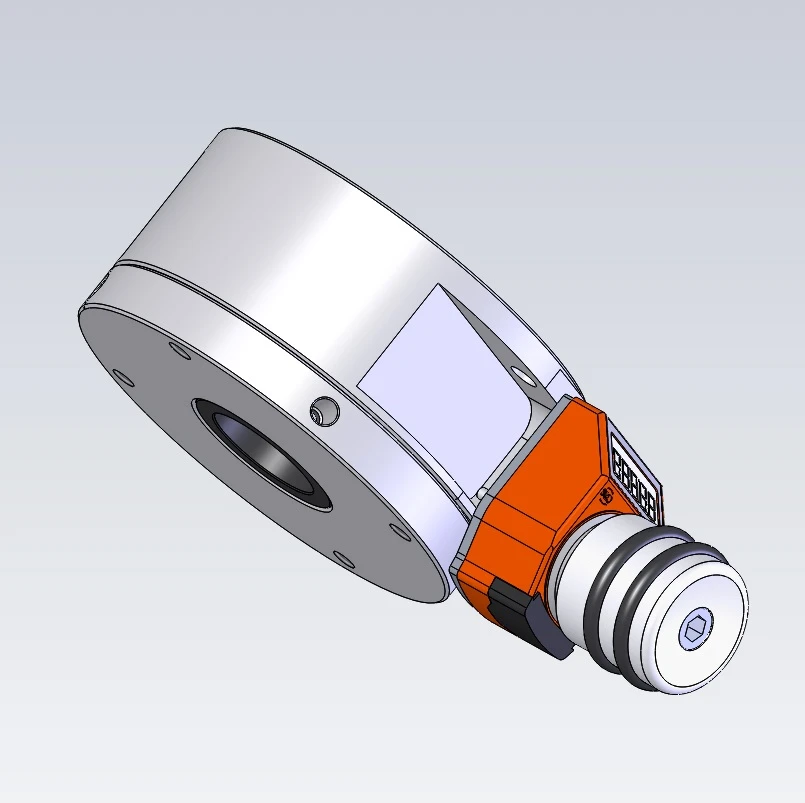

    Positionsanzeiger zeigt nach unten

    Variabler Anbau des Positionsanzeigers

    Der Positionsanzeiger kann 4 x 90° um die Drehachse des Bedienknopfes gedreht und fixiert werden. (Bildbeispiel "U" unten)

    Positionsanzeiger vertikale Spindel

    Zahlenorientierung für vertikale Lage der Schnecke

    Der Positionsanzeiger ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.

    Video "Manuelle Drehtische"

    Kombinationsbeispiel

    Drehtsich mit elektronischem Positionsanzeiger DT36025-PAE

    Hubtisch mit elektronischem Positionsanzeiger HT25-PAE

    Maße

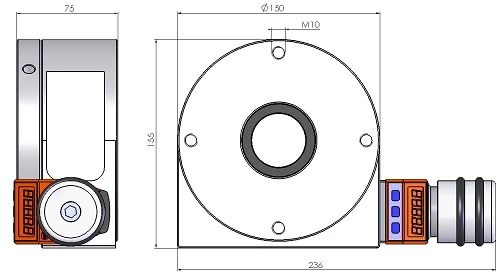

    Maße Rotationstisch DT36008-PAE

    Kräfteschaubild

    Technische Daten

    Belastbarkeit

    Präzision

    Umkehrspiel: <0,05°

    Radialspiel: <0,03 mm

    Axialspiel: <0,02 mm

    Maße und Gewicht

    Übersetzung: 50 : 1

    max. Drehmoment: 10 Nm

    Masse: 4532 g

    Einsatztemperatur: 0 °C bis +60 °C

    Werkstoffe

    RoHS konform

    Gehäuse und Drehscheibe: Aluminium eloxiert

    Schnecke: Stahl geschliffen

    Schneckenrad: Bronze

    Gleitlagerungen: Messing / Kunststoff

    Hohlwelle: rostfreier Stahl

    Positionsanzeiger: Kunststoff

    Abmessungen

    DT36025-PAE

    Massblatt Drehversteller
    Eigene Bewertung schreiben
    Nur eingetragene Benutzer können Rezensionen schreiben. Bitte Sign in or erstellen Sie einen Akkount

    Bestellcode

    Drehteller mit Positionsanzeiger

    DT36025-PAE-H-O


    DT = Drehtisch

    360 = drehbar um 360° (durchdrehend)

    25 = Baugröße 025

    PAE = elektrinischer Positionsanzeiger

    H = Bauform des Positionsanzeigers für Horizontale Lage der Schnecke

    O = Positionsanzeiger zeigt nach oben



    Positionanzeiger nach unten zeigend

    DT36025-PAE-H-R


    DT = Drehtisch

    360 = drehbar um 360° (durchdrehend)

    25 = Baugröße 25

    PAE = elektronischer Positionsanzeiger

    H = Bauform des Positionsanzeigers für Horizontale Lage der Schnecke

    U = Positionsanzeiger zeigt nach unten.
