Kreuztisch Basis kurz KT1104

Lieferzeit

2-3 Tage

194,73 €

Exkl. 19% Steuern, exkl. Versandkosten

Auf Lager

Artikelnummer

KT1104

Ab 5 Stück 5%
Ab 10 Stück 9%
Ab 25 Stück 12%

Exkl. 19% Steuern, exkl. Versandkosten

Schlitten für Montage von

Anzahl

Gesamtpreis:

Baugröße 04
Führungsstangen Ø 4mm
Hub 11mm
3 Schlittenformen für direkte Montage von Positioniertisch oder Hubtisch
der Baugröße 4

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Label	Typ	Größe	Download
CAD (step) KT1104	zip	1.2 MB	Download
Flyer Positioniersystem manuell / Manual Actuators	pdf	2.3 MB	Download
Kurzanleitung Positioniersysteme manuell	pdf	2.6 MB	Download

Beschreibung

Achtung!

Sie benötigen als 2. Achse einen weiteren Positioniertisch (bzw. Hubtisch).

Funktion

Der Kreuztisch Basis kurz ist eine abgewandelte Version des Positioniertisches.
Kreuztische haben einen größeren und flacheren Schlitten, der für den Anbau eines Positioniertisches vorbereitet ist.

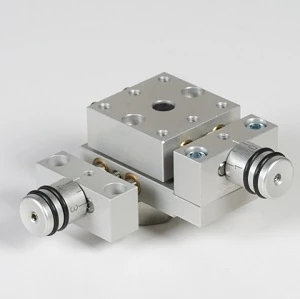

Ein Kreuztisch KR und KL kann mit einem Positioniertisch kurz kombiniert werden.
Ein Kreuztisch L kann mit einem Positioniertisch lang oder einem Hubtisch kombiniert werden.

Vorteile

Niedrige Bauhöhe

Durch die Angepasste Schlitten-Form kann direkt, ohne Zusatz, ein weiterer Positioniertisch angeschraubt werden. Die Bauform ist dadurch sehr kompakt.

Baukastensystem

Der Kreuztisch KT1104 kann unkompliziert mit vielen Verstelleinheiten der Größe 04 kombiniert werden.

Eigenschaften der linearen, manuellen Positioniereinheiten von MM-Engineering:

Kein Umkehrspiel

Spindelmutter und Spindellagerung sind vorgespannt. So kann der Schlitten ohne Umkehrspiel von beiden Richtungen aus positioniert werden.

Selbst-hemmende Spindel

Das Gewinde der Spindel ist metrisch und damit selbsthemmend. Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält der Schlitten immer sicher seine Position.

Säulenführungen

Die Säulenführungen der Lineareinheiten bestehen aus einer Kombination von geschliffenen Führungswellen aus hochlegiertem Stahl und Führungsbuchsen aus Messing.
