Vertikalhalter lang
Standfläche 29 x 29mm
Höhe 76mm
Lochraster für Bauröße 04
Standfläche 46 x 46mm
Höhe 129mm
Lochraster für Bauröße 08
Standfläche 75 x 75mm
Höhe 192mm
Lochraster für Bauröße 12

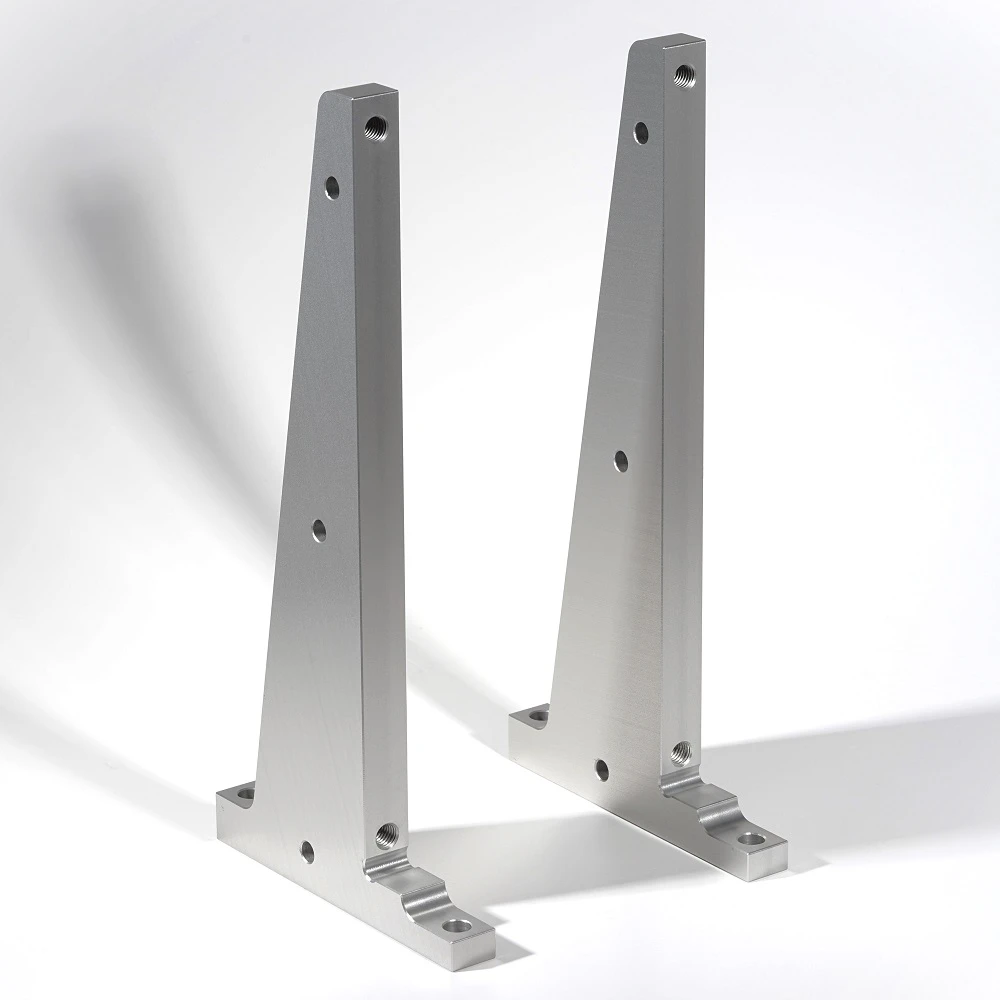

Standfläche 150 x 20mm (2x)
Höhe 310mm
Lochraster für Bauröße 25
Kombinationsbeispiele
Halterung aus Aluminium.
Der Vertikalhalter lang dient zum montieren von Positioniertisch lang oder Hubtisch auf anderen Einheiten des Positioniersystems, z.B. um einen Positioniertisch als Z-Achse zu verwenden.
Allseitig bearbeitet und eloxiert
Die Anfertigung dieser Winkelverbinder auf hochmodernen CNC Maschinen garantieren höchste Präzision.
Eine farblose Eloxalschicht schützt vor Korrosion und Kratzern.
Kombinierbar im MM Baukastensystem

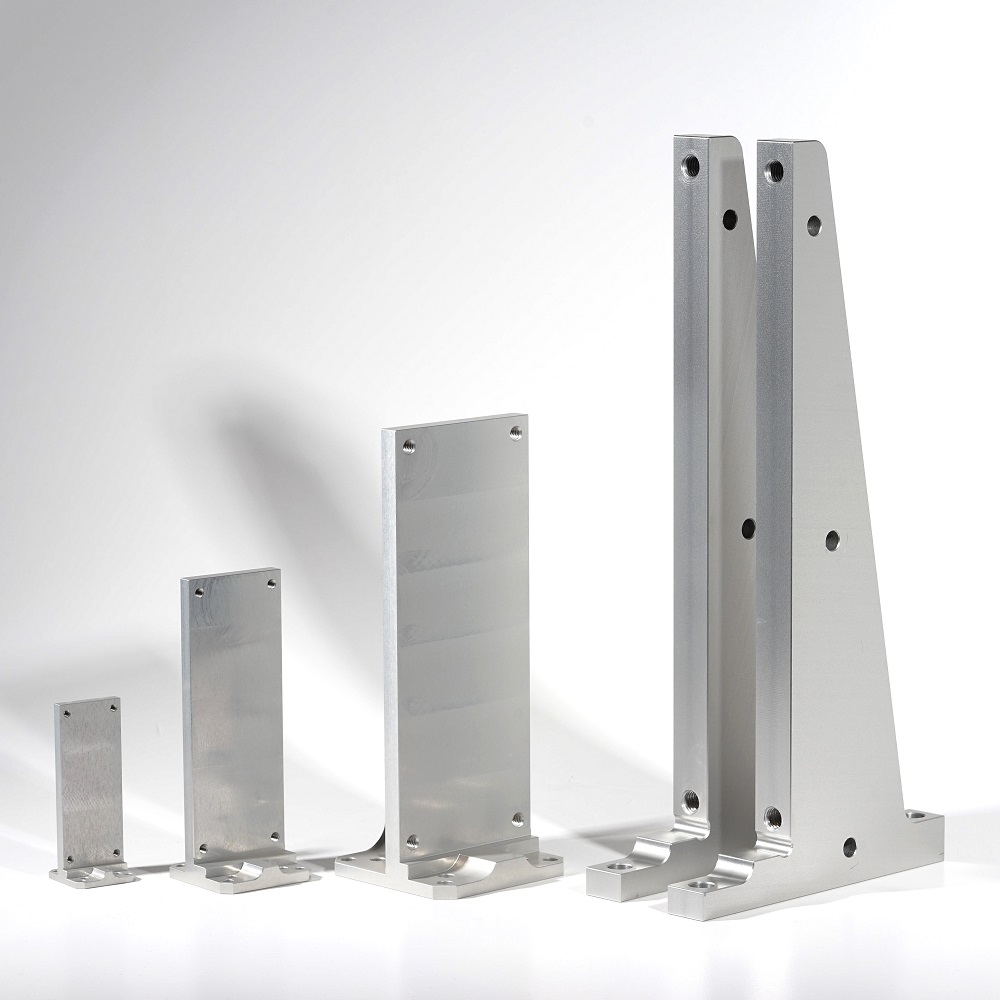

Diese praktischen Vertikalhalter sind in 4 Baugrößen verfügbar:
04 / 08 / 12 / 25
Das Bohrungsraster passt jeweils zu den anderen Achsmodulen der gleichen Baugröße.
-
Vertikalhalter lang VH2304Erfahren Sie mehr
- Dient zur Montage von:
Positioniertisch lang PT2304
Kreuztisch Basis lang KT2304
Hubtisch HT04 - Montage senkrecht zur Anschraubfläche (z.B. Z-Achse)
- Dient zur Montage von:
-
Vertikalhalter lang VH4808Erfahren Sie mehr
- dient zur Montage von:
Positioniertisch lang PT4808
Kreuztisch Basis lang KT4808
Hubtisch HT08 - Montage senkrecht zur Anschraubfläche (z.B. Z-Achse)
- dient zur Montage von:
-
Vertikalhalter lang VH7312Erfahren Sie mehr
- dient zur Montage von:
Positioniertisch lang PT7312
Kreuztisch Basis lang KT7312
Hubtisch HT12 - Montage senkrecht zur Anschraubfläche (z.B. Z-Achse)
- dient zur Montage von:
