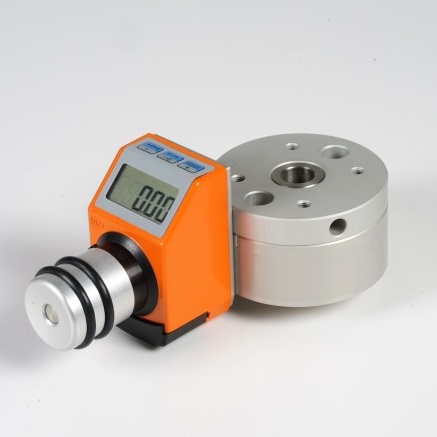

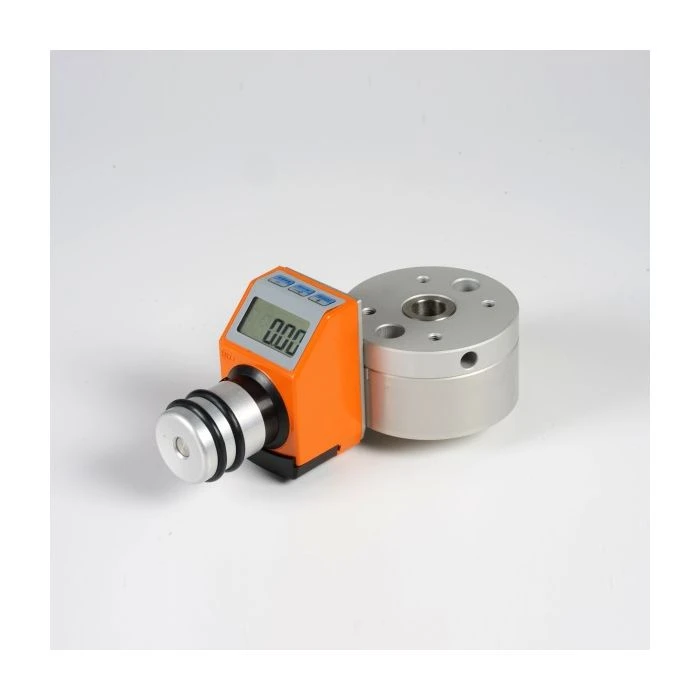

Drehtisch mit elektronischem Positionsanzeiger DT36008-PAE

Lieferzeit
2-3 Tage
544,20 €
Exkl. 19% Steuern,exkl. Versandkosten
Auf Lager
Artikelnummer
DT36008-PAE
  • ab 5 Stück je 516,98 €
  • ab 10 Stück je 495,21 €
  • ab 25 Stück je 478,89 €
Exkl. 19% Steuern,exkl. Versandkosten
H (standard)
V (Zahlen 180° gedreht)
O oben (standard)
R rechts
U unten
L links
Drehknopf (standard)
Handkurbel 63mm

Massblatt Drehtisch DT36008-PAE

  • max. Drehmoment 3Nm
  • Schneckengetriebe i = 50:1
Icon Label Typ Größe Download
Katalog Positioniersysteme manuell / Catalogue Positioning Systems pdf 18.6 MB Download
CAD (step) DT36008-PAE zip 519.9 KB Download

Funktion

  • Die Drehscheibe des Drehtisches ist durch Drehen des Bedienknopfes von Hand verstellbar.
  • Die Rechts - Drehung am Bedienknopf erzeugt eine Links - Drehung der Drehscheibe und umgekehrt.
  • Der Drehwinkel wird am Positionsanzeiger direkt in 0,1° Schritten angezeigt.
  • Der Positionsanzeiger ist in 4 Anbaulagen lieferbar
  • Durch die vorgespannte Schnecke mit Schneckenrad ist kein Klemmen nach dem Verstellen notwendig.

    Vorteile

    Minimales Umkehrspiel

    Das Schneckengetriebe ist vorgespannt und weist deshalb ein nur sehr geringes Umkehrspiel von max. 0,15° auf.

    Selbst-hemmendes Getriebe

    Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält die Drehscheibe immer sicher ihre Position.

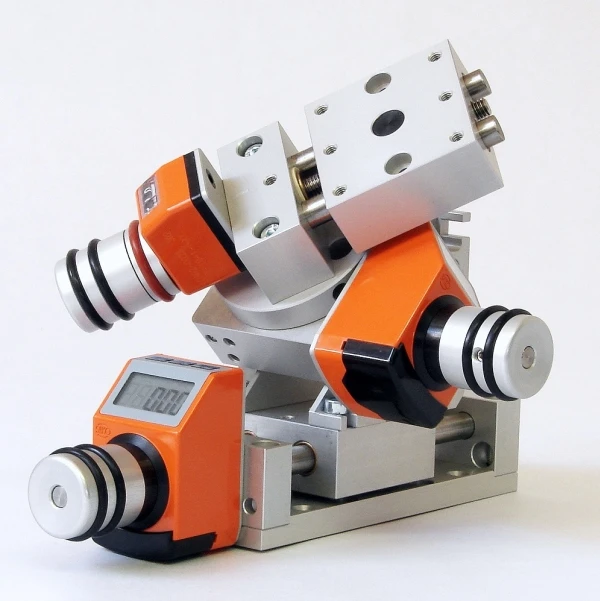

    Baukastensystem

    Der Drehtisch DT36008-PAE kann unkompliziert mit allen Verstelleinheiten der Größe 08 kombiniert werden.

    Besondere Features

    Funktionaler Positionsanzeiger

    Reset, Kettenmaß, Offset über Tastaturbedienung
    Großes LCD Display
    Batterielebensdauer 2 Jahre
    Einfacher Batteriewechsel ohne Verlust der Einstellungen

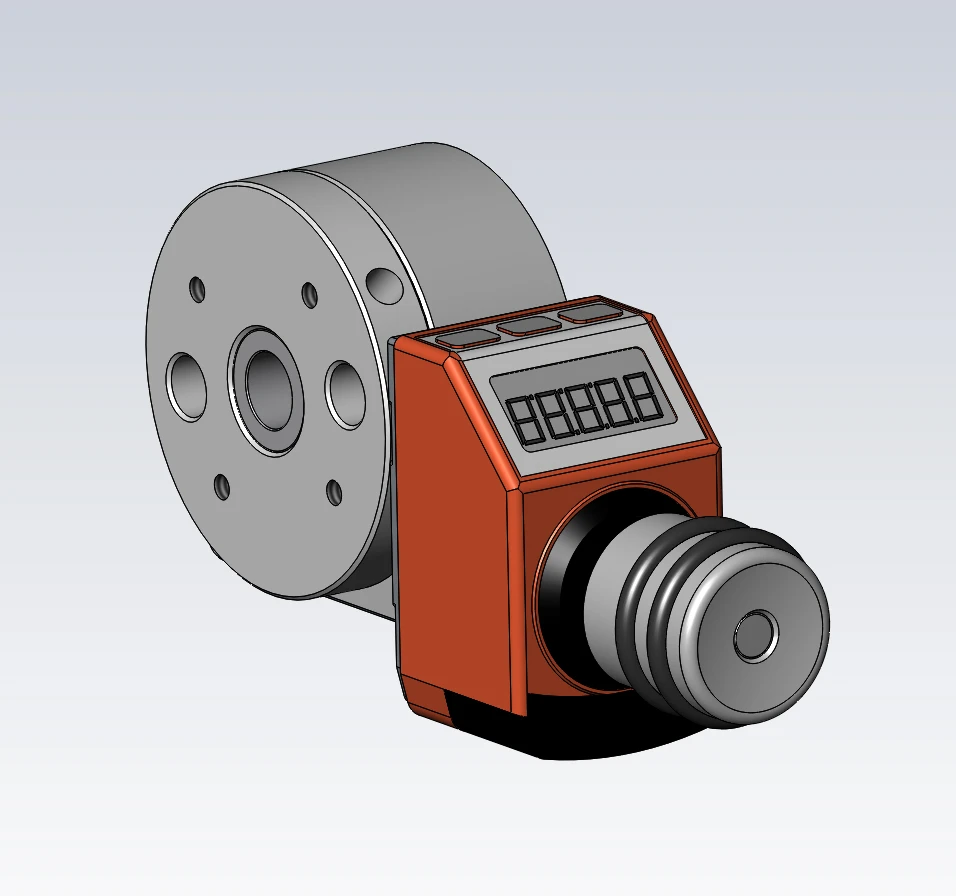

    Einstellring zum Nullen

    Variabler Anbau des Positionsanzeigers

    Der Positionsanzeiger kann 4 x 90° um die Achse des Drehknopfes gedreht und fixiert werden. (Bildbeispiel "R" rechts)

    Optionen

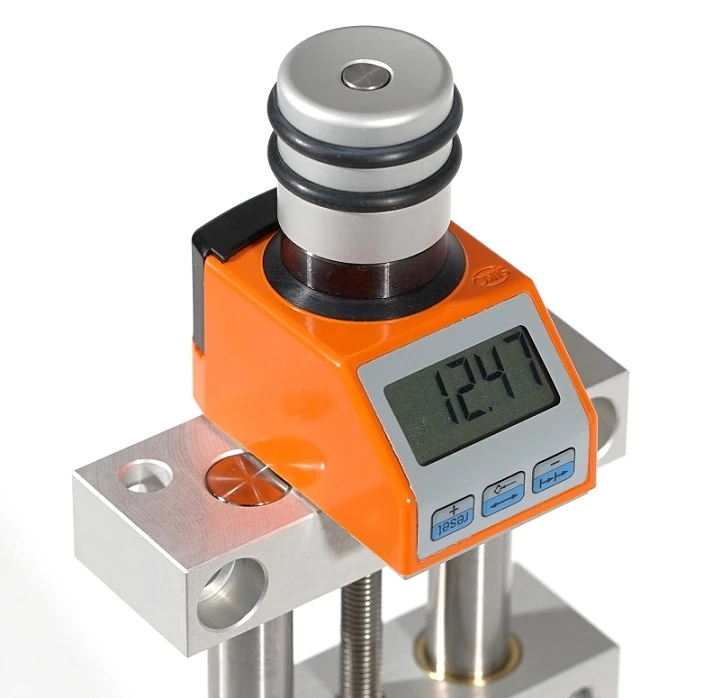

    Positionsanzeiger vertikale Spindel

    Zahlenorientierung für vertikale Lage der Schnecke

    Der Positionsanzeiger ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.

    Drehtsich mit Handkurbel

    Handkurbel anstatt Drehknopf

    Das alternativ bestellbare Handrad besitzt einen drehbar gelagerten Kurbelgriff und dient zur schnelleren Verstellung des Drehmoduls.

    Drehversteller mit Klemmeinheit

    Koaxiale Klemmvorrichtung

    Mit der Drehtischklemmung DTKL08 (Zubehör) kann die selbsthemmende Drehscheibe nach dem Verstellen zusätzlich fixiert werden.

    Technische Daten

    Belastbarkeit

    Präzision

    Umkehrspiel: <0,15°

    Radialspiel: <0,02 mm

    Axialspiel: <0,02 mm

    Maße und Gewicht

    Übersetzung: 50 : 1

    max. Drehmoment: 3 Nm

    Masse: 398 g

    Einsatztemperatur: 0 °C bis +60 °C

    Werkstoffe

    RoHS konform

    Gehäuse und Drehscheibe: Aluminium eloxiert

    Schnecke: Stahl geschliffen

    Schneckenrad: Bronze

    Gleitlagerungen: Messing

    Hohlwelle: rostfreier Stahl

    Positionsanzeiger: Kunststoff

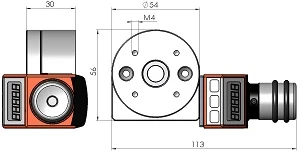

    Abmessungen

    DT36008-PAE

    Massblatt Drehversteller
    Eigene Bewertung schreiben
    Nur eingetragene Benutzer können Rezensionen schreiben. Bitte Sign in or erstellen Sie einen Akkount

    Bestellcode

    DT36008-PAE-H-O


    DT = Drehtisch

    360 = drehbar um 360° (durchdrehend)

    08 = Baugröße 08

    PAE = elektronischer Positionsanzeiger

    H = Bauform des Positionsanzeigers für Horizontale Lage der Schnecke

    O = Positionsanzeiger zeigt nach oben



    Positionanzeiger nach rechts zeigend

    DT36008-PAE-H-R


    DT = Drehtisch

    360 = drehbar um 360° (durchdrehend)

    08 = Baugröße 08

    PAE = elektronischer Positionsanzeiger

    H = Bauform des Positionsanzeigers für Horizontale Lage der Schnecke

    R = Positionsanzeiger zeigt nach rechts
