Drehtische mit Skalenkopf
08 SK
Drehscheibe Ø 54mm
Mittelbohrung Ø 10mm H7
Höhe 30mm
12 SK
Drehscheibe Ø 80mm
Mittelbohrung Ø 15mm H7
Höhe 40mm
25 SK
Drehscheibe Ø 150mm
Mittelbohrung Ø 40mm H7
Höhe 51mm

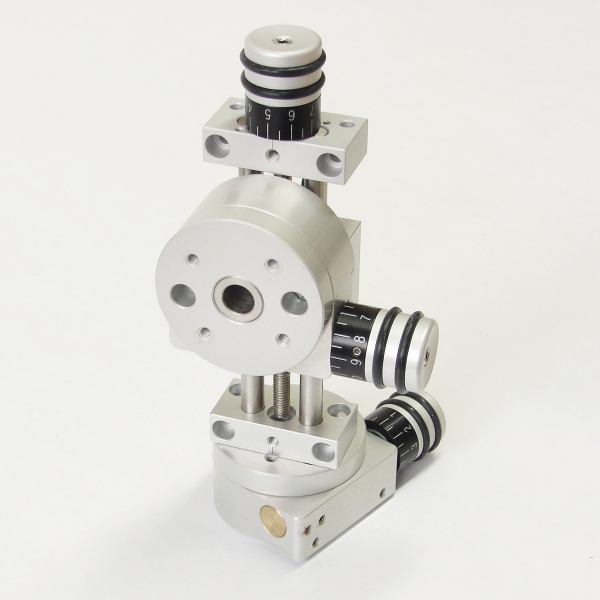

Kombinataionsbeispiele / Varianten
Präzisionsdrehtische
kompakte Bauform
minimales Umkehrspiel
vorgespanntes Schneckengetrieb
Radialspied der Drehscheibe < 0,02 mm
(bei DT36025 < 0,03 mm)
Skalenknopf mit Reset Funktion
Durch Verdrehen des Skalenrings gegenüber der Schneckenwelle kann an jeder beliebigen Drehscheibenposition genullt oder ein beliebiger Skalenwert eingestellt werden.
Verschiedene Varianten
Skalenringe auch mit Zahlen um 180° gedreht für vertikale Einbaulage verfügbar.
Wahlweise mit Skala an der Drehscheibe.
3 Baugrößen: 08 / 12 / 25
Video: Manuelle Drehtische
-
Drehtisch DT36008Erfahren Sie mehr
- max. Drehmoment 3 Nm
- Schneckengetriebe i = 50:1
-
Drehtisch DT36012Erfahren Sie mehr
- max. Drehmoment 5 Nm
- Schneckengetriebe i = 55:1
-
Drehtisch DT36025Erfahren Sie mehr
- max. Drehmoment 10 Nm
- Schneckengetriebe i = 50:1
