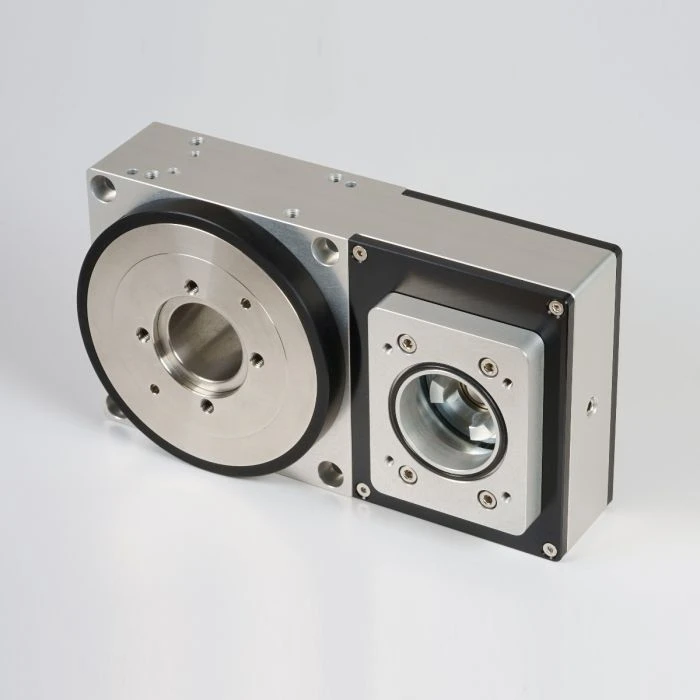

Motordrehtisch MDT360110-QN
- Ab 5 Stück 5%
- Ab 10 Stück 9%
- Durchmesser 110 mm
- Übersetzung 2 : 1
- Für Anbau eines Standardschrittmotors (Nema 23 o. Nema 34) geeignet
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
CAD (step) MDT360110-QN | zip | 2.4 MB | Download |
|
|
Programmiersoftware (exe) für Positioniersteuerung | zip | 7 MB | Download |
|
|
CAD (step) MDT360110-QN-N34 | zip | 5.4 MB | Download |
|
Flyer Positioniersystem motorisiert / Motorized Actuators | 2.9 MB | Download | |
|
|
Montageanleitung MDT V001 | 3.3 MB | Download |
Funktion
- Die Drehscheibe des Motordrehtisches wird mit Hilfe eines Motors und eines Zahnriementriebes gedreht.
- Die Übersetzung beträgt 2 : 1 und die max. Eingangsdrehzahl 600 U/min.
- Ein Standardschrittmotor (Nema23, □57 mm) kann direkt angeflanscht werden.
- Der Motor befindet sich auf der gleichen Seite wie die Drehscheibe.
Vorteile
Schnell und dynamisch
Die Präzisions - Zahnriemendrehachse ist perfekt geeignet, um Bauteile exakt und schnell zu positionieren.
Einfach integrierbar
Aufgrund der eckigen Bauform und der vielseitigen Befestigungsmöglichkeite lässt sich die Drehachse gut in die Maschinenkontruktion integrieren
Nützliches Zubhör verfügbar
Praktische passende Zusatzkomponenten wie Spannfutter oder Referenzschalter mit Halterung runden unser Angebot ab.
Besonderes Feature
Großer Durchlass
Die große Bohrung in der Hohlwelle mit 41 mm Durchmesser erlaubt die Durchführung von pneumatischen und elektrischen Leitungen.
Sie ist im Passmaß H7 gefertigt und deshalb auch zur Zentrierung des zu drehenden Bauteils geeignet.
Verstellbarer Positionierring
Der Positionierring hat eine Nut, die bei Referenzfahrt einen induktiven Näherungsschalter betätigt. Durch Verdrehen des Rings kann der Dreh-Referenzpunkt beliebig zur Position des montierten Bauteils festgelegt werden.
Video "Dynamischer Drehtisch"
Kombinationsbeispiel
Motordrehtisch Zahnriemenantrieb MDT360110-QN-ZA-MO-S
Spannfutter SPF-IUGO-125/3-1-M2
Adapter für Spannfutter AD360110-SG-125
Maße
Kräfteschaubild
Technische Daten
Kräfteschaubild
Belastungswerte
Präzision
Umkehrspiel: <0,2°
Rundlauf der Drehscheibe: <0,02 mm
Planlauf der Drehscheibe: <0,02 mm
Geschwindigkeit
Eingangsdrehzahl max.: 600 1/min
Ausgangsdrehzahl max.: 300 U/min
Einschaltdauer max.: 100%
Wirkungsgrad η: 0,85
Maße und Gewicht
Getriebeübersetzung: 2 : 1
Masse: 3260 g (ohne Motor)
Einsatztemperatur: 10°C bis 60°C
Werkstoffe
RoHS konform
Drehscheibe und Hohlwelle: Edelstahl
Gehäuse: Aluminium eloxiert
Abmessungen
MDT360110-QN-MO-B
Nema 23 - 2,3Nm Motor Daten
| Strom pro Wicklung: | 4,2 A |
| Rotorträgheitsmoment: | 480 gcm² |
| Induktivität pro Wicklung: | 2,1 mH |
| Haltemoment: | 230 Ncm |
| Widerstand pro Wicklung: | 0,55 Ohm |
| Auflösung: | 1,8° /step |
| Gewicht: | 1100 g |
Nema 23 - 2,3Nm Bauform
Nema 23 - 2,3Nm Kennlinie
GSM23-1,75Nm Daten (Schrittmotor mit Steuerung)
| Strom pro Wicklung: | 3 A |
| Rotorträgheismoment: | 480 gcm² |
| Haltemoment: | 175 Ncm |
| Auflösung: | 1,8° /step |
| Gewicht: | 1300 g |
GSM23-1,75Nm Bauform
GSM23-1,75Nm Kennlinie
Nema 34 - 3,5Nm Motor Daten
| Bipolar seriell | Bipolar parallel | Unipolar | |
| Strom pro Wicklung: | 3,18 A | 6,36 A | 4,5 A |
| Induktivität pro Wicklung: | 7,6 mH | 1,9 mH | 1,9 mH |
| Widerstand pro Wicklung: | 1,2 Ohm | 0,3 Ohm | 0,6 Ohm |
| Haltemoment: | 353 Ncm | 353 Ncm | 250 Ncm |
| Rotorträgheitsmoment: | 1000 gcm² |
| Auflösung: | 1,8°/step |
| Gewicht: | 1700g |
Nema 34 - 3,5Nm Bauform
Nema 34 - 3,5Nm Kennlinie
GSM34-3,3Nm Daten (Schrittmotor mit Steuerung)
| Strom pro Wicklung: | 6,3 A |
| Rotorträgheismoment: | 1300 gcm² |
| Haltemoment: | 330 Ncm |
| Auflösung: | 1,8° /step |
| Gewicht: | 2500 g |
GSM34-3,3Nm Bauform
GSM34-3,3Nm Kennlinie
Bestellcode
MDT360110-QN-MO-B
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MO = Motororientierung nach oben (gleichseitig zur Drehscheibe)
B = ohne Motor
MDT360110-QN-MO-M
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MO = Motororientierung nach oben (gleichseitig zur Drehscheibe)
M = mit Motor
MDT360110-QN-MO-S
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MO = Motororientierung nach oben (gleichseitig zur Drehscheibe)
S = mit Motor und Steuerung
MDT360110-QN-MU-B
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MU = Motororientierung nach unten (gegenüber der Drehscheibe)
B = ohne Motor
MDT360110-QN-MU-M
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MU = Motororientierung nach unten (gegenüber der Drehscheibe)
M = mit Motor
MDT360110-QN-MU-S
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Durchmesser der Drehscheibe 110 mm
QN = Quickness Line
MU = Motororientierung nach unten (gegenüber der Drehscheibe)
S = mit Motor und Steuerung
