Motordrehtisch MDT360110-SG
- Ab 5 Stück 5%
- Ab 10 Stück 9%
- Mit Standardschrittmotor NEMA 17 oder NEMA 23 erhältlich.
- Getriebeübersetzung: 20:1 oder 40:1
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
CAD (step) MDT360110-SG-iXX | zip | 4.7 MB | Download |
|
|
Programmiersoftware (exe) für Positioniersteuerung | zip | 7 MB | Download |
|
Flyer Positioniersystem motorisiert / Motorized Actuators | 2.9 MB | Download | |
|
|
Montageanleitung MDT V001 | 3.3 MB | Download |
Funktion
- Die Drehscheibe des Motordrehtisches wird mit Hilfe eines Motors und eines Schneckengetriebes gedreht.
- Ein Standardschrittmotor NEMA 17 (□42mm) oder NEMA 23 (□57mm) kann direkt axial angeflanscht werden.
- Die Übersetzung beträgt 20 : 1 oder 40 : 1 und die max. Eingangsdrehzahl 600 U/min.
Vorteile
Hoch Belastbar
Lagerung und Getriebestufe lassen eine Hohe Belastung zu. Ein Kreuzrollenlager dient als Feslager und ermöglicht hohe Kippmomente.
Wartungsarm
Das Schneckengetriebe, sowie alle Lagerungen sind dauerhaft geschmiert. Somit ist keine Wartung erforderlich. Der Motordrehtisch ist für Dauerbetrieb geeignet.
Nützliches Zubhör verfügbar
Praktische passende Zusatzkomponenten wie Spannfutter oder Referenzschalter mit Halterung runden unser Angebot ab.
Besondere Features
Flansch mit Klauenkupplung
Der Motorflansch ist geeignet für die direkte Montage eines Schrittmotors der Größe NEMA 17.
Die drehsteife Klauenkupplung sorgt für eine schwingungsdämpfende Drehmomentübertragung.
Einstellbarer Positionierring
Mit dem einstellbaren Positionierring kann der Dreh-Referenzpunkt beliebig zur Position des montierten Bauteils festgelegt werden.
Kippsteifigkeit
Durch sorgfältige Auswahl hochqualitativer Komponenten und präziser Fertigung erreicht der Motordrehtisch MDT360110 hohe Belastungsfähigkeit.
Video "Motordrehtische"
Kombinationsbeispiel
Maße
Kräfteschaubild
Technische Daten
Belastbarkeit

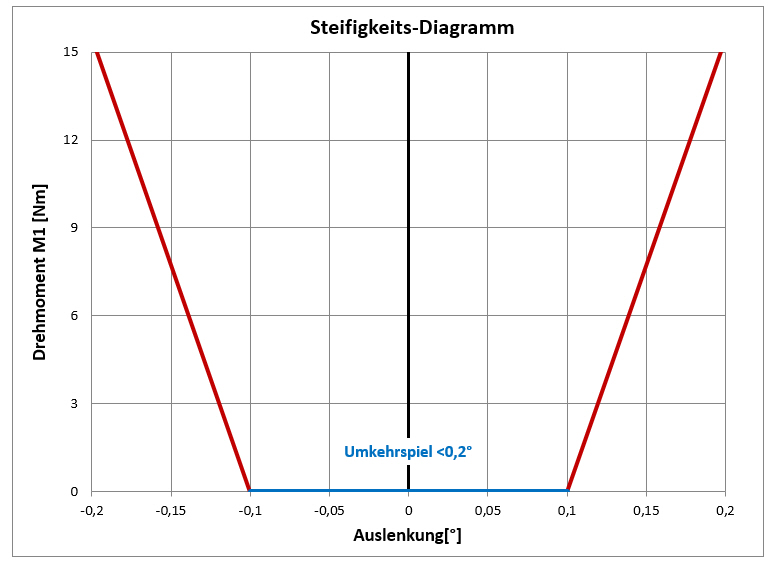

Steifigkeit
Präzision
Umkehrspiel < 0,1°
Planlauf Drehscheibe < 0,02 mm
Rundlauf Drehscheibe < 0,02 mm
Geschwindigkeit
Eingangsdrehzahl max.: 600 1/min
Ausgangsdrehzahl max.: 30 U/min (15 U/min)
Einschaltdauer max.: 100%
Maße und Gewicht
Getriebeübersetzung: 20 : 1 oder 40 : 1
Masse: 2670 g (ohne Motor)
Einsatztemperatur: 10°C bis 60°C
Wirkungsgrad η: 0,33
Werkstoffe
RoHS konform
Gehäuse und Drehscheibe: Aluminium eloxiert
Hohlwelle: Edelstahl
Schnecke: Stahl geschliffen
Schneckenrad: Bronze
Kupplungsgehäuse: Aluminium eloxiert
Kupplung: Aluminium / Kunststoff
Abmessungen
Nema 17 Motor Daten
Baugröße:
Strom pro Wicklung:
Rotorträgheitsmoment:
Induktivität pro Wicklung:
Haltemoment:
Widerstand pro Wicklung:
Auflösung:
Werte
NEMA 17 (42 mm x 42 mm)
1,8 A
82 gcm²
3,3 mH
50 Ncm
1,75 Ω
1,8° pro step
Nema 17 Motor Kennlinie
---- 1,8 A / 48 V / bipolar
---- 1,8 A / 24 V / bipolar
GSM17 Motor- / Steuerungsdaten
Steuerspannung:
Motorspannung:
Anschluss:
Schnittstelle:
Phasenstrom max.:
Haltemoment:
Stromabsenkung:
Eingänge:
Ausgänge:
Dyn. Umschaltung Schrittauflösung:
Encoder:
Schutzart:
Werte
+24 V bis +36 V DC
+24 V bis +48 V DC
Seriell TTL + TTL Umsetzer zu USB
Sub-D-Stecker 15pol HD
einstellbar bis 3 A
0,43 Nm
einstellbar
6 / +24 V bis +36 V DC
4 / +24 V DC
1/8 1/4 1/2 1/1
integriert zur Positionsüberwachung
IP64
Bauform NEMA 17 mit Steuerung
Motor Kennlinie
Nema 23 - 0,6 Nm - Motor Daten
| Strom pro Wicklung: | 2,8 A |
| Rotorträgheitsmoment: | 120 gcm² |
| Induktivität pro Wicklung: | 1,8 mH |
| Haltemoment: | 60 Ncm |
| Widerstand pro Wicklung: | 0,78 Ohm |
| Auflösung: | 1,8°/step |
| Gewicht: | 450g |
Bauform NEMA 23 - 0,6 Nm
Nema 23 - 0,6 Nm - Kennlinie
GSM23-1,17Nm Daten (Schrittmotor mit Steuerung)
| Strom pro Wicklung: | 3A |
| Rotorträgheismoment: | 300 gcm² |
| Haltemoment: | 117 Ncm |
| Auflösung: | 1,8°/step |
| Gewicht: | 900g |
Bauform GSM23-1,17Nm
GSM23-1,17Nm Kennlinie
Bestellcode
MDT360110-SG-i20-AK-B
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Drehscheibe Ø110 mm
SG = strong
i20 = Untersetzungsverhältnis i = 20:1
AK = Antrieb koaxial
B = Ausführung Basis = ohne Motor
MDT360110-SG-i40-AK-M-1
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Drehscheibe Ø110 mm
SG = strong
i40 = Untersetzungsverhältnis i = 40:1
AK = Antrieb koaxial
M = mit Motor
1 = Kabelorientierung Position 1
MDT360110-SG-i20-AK-S-1
MDT = Motordrehtisch
360 = drehbar um 360° (durchdrehend)
110 = Drehscheibe Ø110 mm
SG = strong
i20 = Untersetzungsverhältnis i = 20:1
AK = Antrieb koaxial
S = mit Motor und Steuerung
1 = Orientierung der Steuerung auf Position 1
