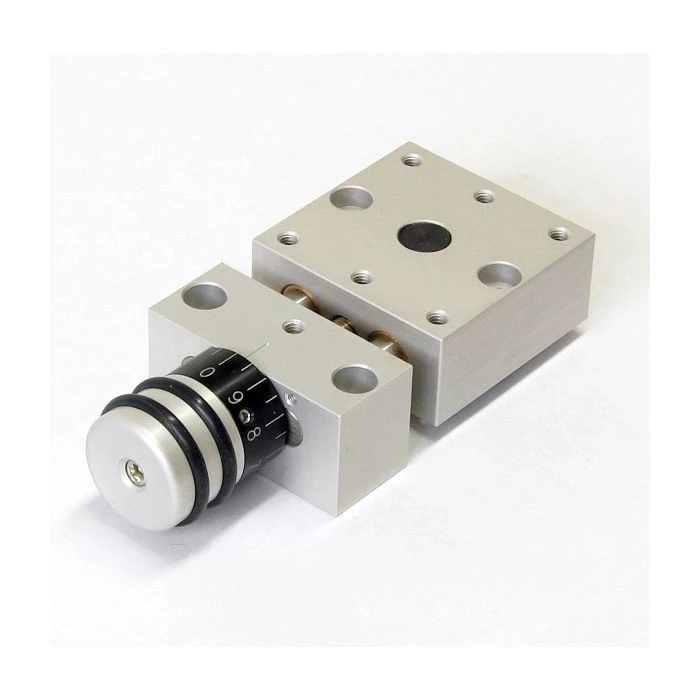

Positioniertisch kurz PT1408
- Ab 5 Stück 5%
- Ab 10 Stück 9%
- Ab 25 Stück 12%
- Baugröße 08
- Führungsstangen Ø 8mm
- Hub 14mm
- 3 verschiedene Positionsanzeigen
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
CAD (step) PT1408 | zip | 3.2 MB | Download |
|
Flyer Positioniersystem manuell / Manual Actuators | 2.3 MB | Download | |
|
|
Kurzanleitung Positioniersysteme manuell | 2.6 MB | Download |
Funktion
- Der Schlitten des Positioniertisches ist durch Drehen des Skalenknopfes von Hand linear verstellbar.
- Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Verstellweg.
- Der Skalenring ist gegenüber der Spindel verstellbar.
- Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig.
- Die Spindel kann am Lagerbock im Gewinde D5 mit der Klemmschraube KS-M4X7 zusätzlich fixiert werden.
Vorteile
Kein Umkehrspiel
Spindelmutter und Spindellagerung sind vorgespannt. So kann der Schlitten ohne Umkehrspiel von beiden Richtungen aus positioniert werden.
Selbst-hemmende Spindel
Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält der Schlitten immer sicher seine Position.
Baukastensystem
Der Positioniertisch PT1408 kann unkompliziert mit allen Verstelleinheiten der Größe 08 kombiniert werden.
Video "Funktionsweise und Vorzüge"

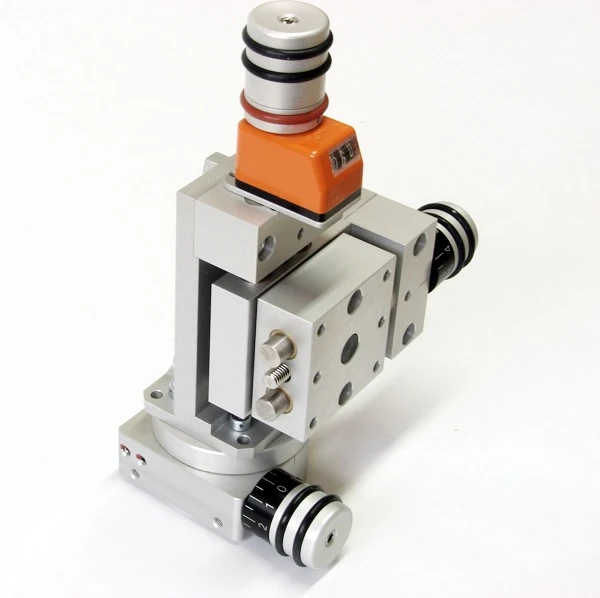

Kombinationsbeispiel
Maße

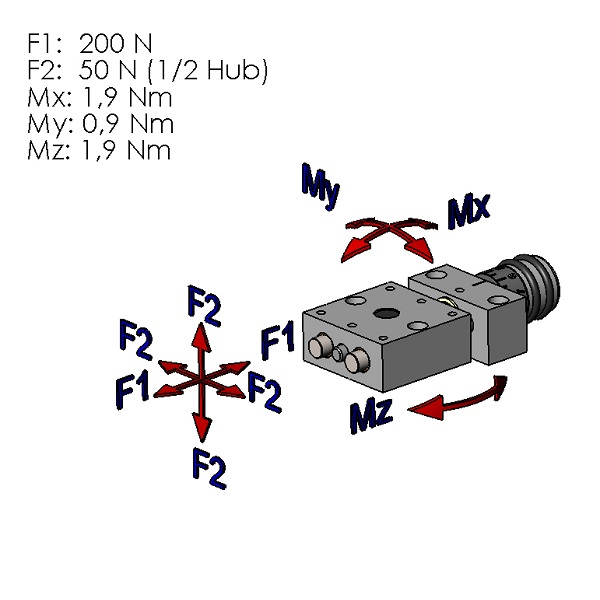

Kräfteschaubild
Technische Daten
Belastbarkeit
Präzision
Axialspiel: spielfrei vorgespannt
Radialspiel der Führung: <0,02 mm
Skaleneinteilung: 0,05 mm
Maße und Gewicht
Hub: 14 mm
Spindelsteigung: 1 mm
Masse: 254 g
Einsatztemperatur: -20 °C bis +70 °C
Werkstoffe
RoHS konform
Lagerbock und Schlitten: Aluminium eloxiert
Führungssäulen und Spindel: rostfreier Stahl
Gleitbuchsen: Messing
Positionsanzeiger: Kunststoff
Abmessungen
PT1408
Abmessungen
PT1408-PA
Abmessungen
PT1408-PAE
Skalenknopf
Verstellbare Skala
Zur freien Wahl der Null-Position kann der Skalenring gegenüber der Spindel gedreht und geklemmt werden.
Option: Zahlenorientierung für vertikale Spindellage
Der Skalenknopf ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
Hier sind die Ziffern lesbar bei vertikaler Lage der Spindel mit Drehknopf oben.
Option: Spindelklemmung
Mit der optional erhältlichen Klemmschraube KS-M4X7 kann die Spindel zusätzlich gegen Verdrehen gesichert werden.
Video "Einstellen des Skalenrings"

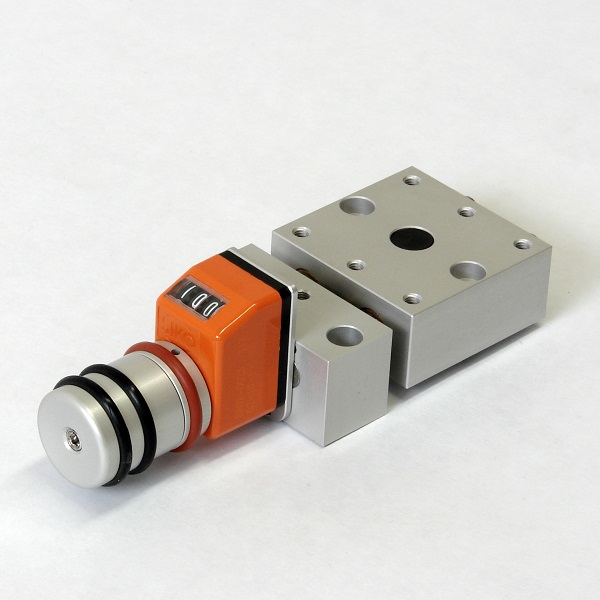

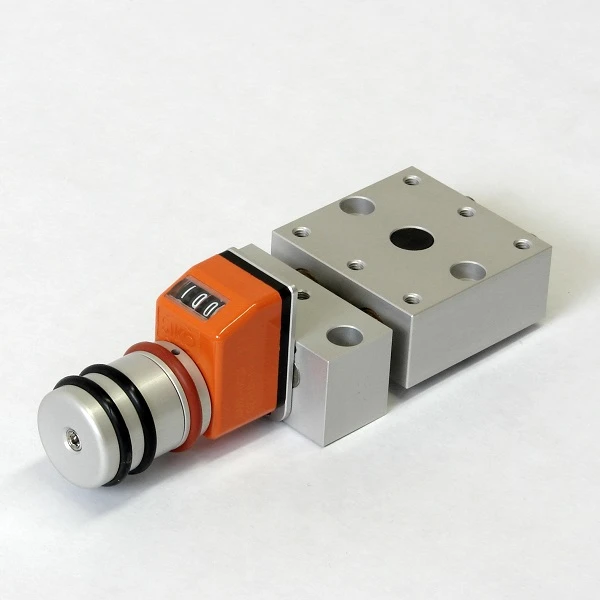

Mechanischer Positionsanzeiger PA
Mechanisches Zählwerk
Der Bediener kann die Schlittenposition direkt am Positionsanzeiger auf 0,1 mm genau ablesen.
Am roten Einstellring kann nach Lösen der Klemmschraube der Anzeigewert unabhängig von der Spindel verstellt werden.
Variabler Anbau des Positionsanzeigers
Der Positionsanzeiger kann 4 x 90° um die Spindelachse gedreht und fixiert werden. (Bildbeispiel "L" links)
Zahlenorientierung für vertikale Lage der Spindel
Der Positionsanzeiger ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
Video "Einstellen des mechanischen Positionsanzeigers"

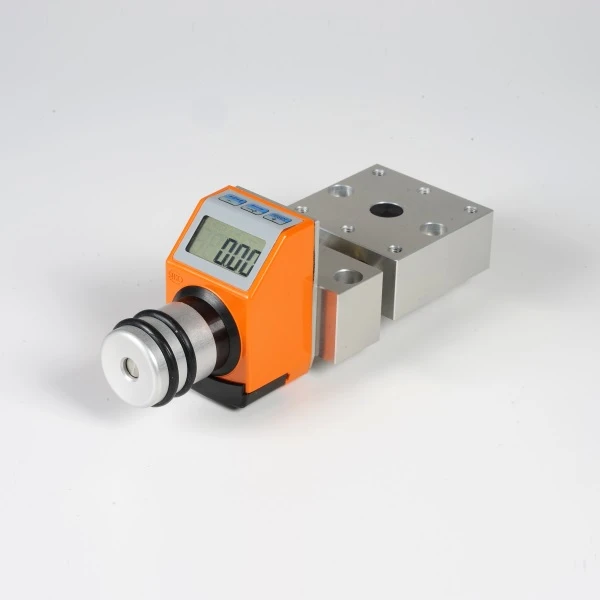

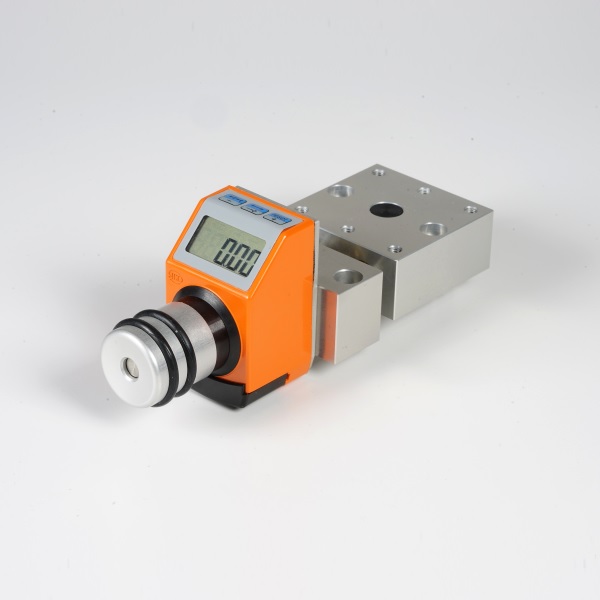

Elektronischer Positionsanzeiger PAE
Funktionaler Positionsanzeiger
Reset, Kettenmaß, Offset über Tastaturbedienung
Großes LCD Display
Batterielebensdauer 2 Jahre
Einfacher Batteriewechsel ohne Verlust der Einstellungen
Variabler Anbau des Positionsanzeigers
Der Positionsanzeiger kann 4 x 90° um die Spindelachse gedreht und fixiert werden. (Bildbeispiel "O" oben)
Handkurbel anstatt Drehknopf (PA/PAE)
Das alternativ bestellbare Handrad besitzt einen drehbar gelagerten Kurbelgriff und dient zur schnelleren Verstellung des Spindeltisches.
Klemmhebel
Klemmung den Schlittens auf den Führungsstangen
Mit Hilfe zweier Klemmhebel kann der Schlitten direkt an den beiden Führungen geklemmt werden.
Nach axialem Ziehen am Klemmhebel kann dieser ausgekuppelt und in jede beliebige Position geschwenkt werden. Nach dem Loslassen kuppelt er durch Federdruck wieder ein.
Bestellcode
PT1408
PT = Positioniertisch
14 = Hub 14 mm
08 = Baugröße 08 (Ø Führungssäulen)

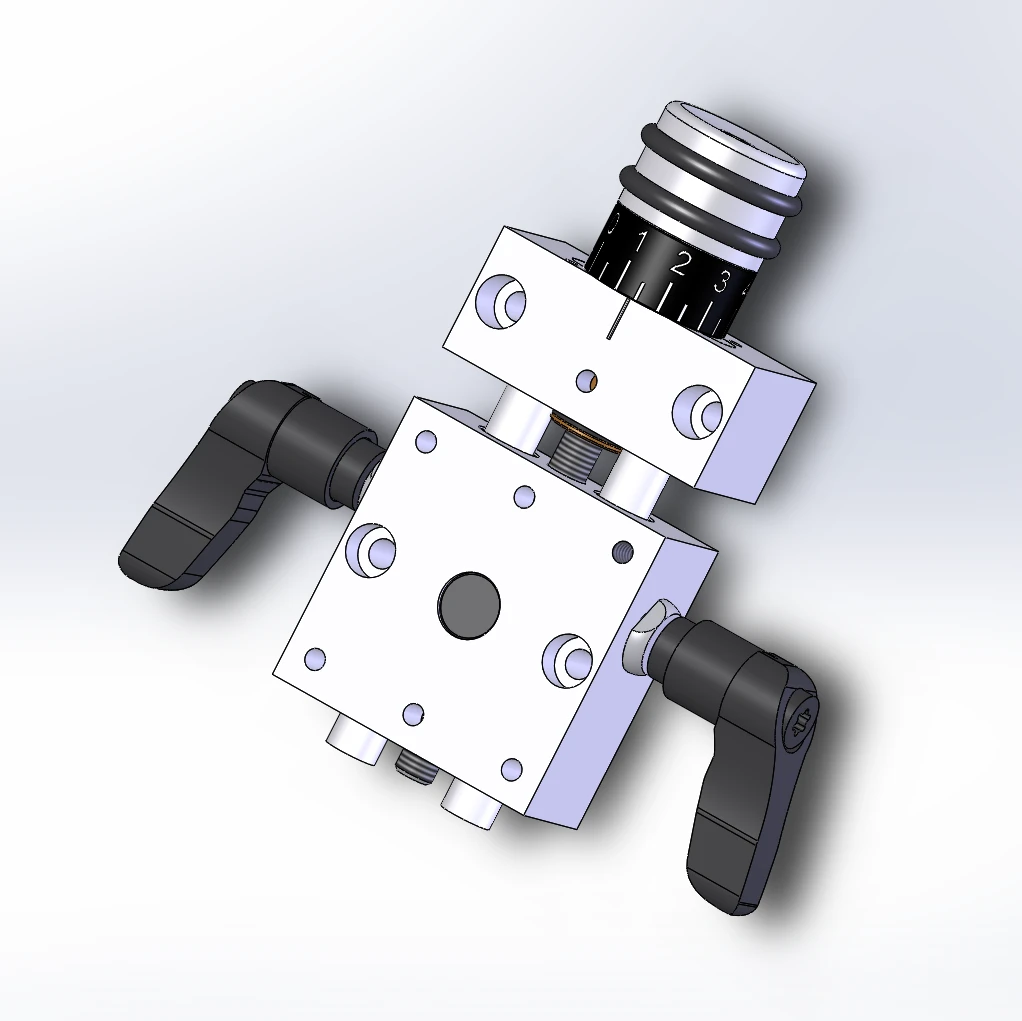

PT1408-V-2KH
PT = Positioniertisch
14 = Hub 14 mm
08 = Baugröße 08 (Ø Führungssäulen)
V = Zahlen lesbar bei vertikaler Spindellage
2KH = Mit zwei Klemmhebeln
PT1408-PA-H-O
PT = Positioniertisch
14 = Hub 14 mm
08 = Baugröße 8 (Ø Führungssäulen)
PA = mechanischer Positionsanzeiger
H = Bauform des Positionsanzeigers: Zahlen lesbar bei horizontaler Lage der Spindel (Standard)
O = Anbaulage des Positionsanzeigers: PA zeigt nach oben (Standard)

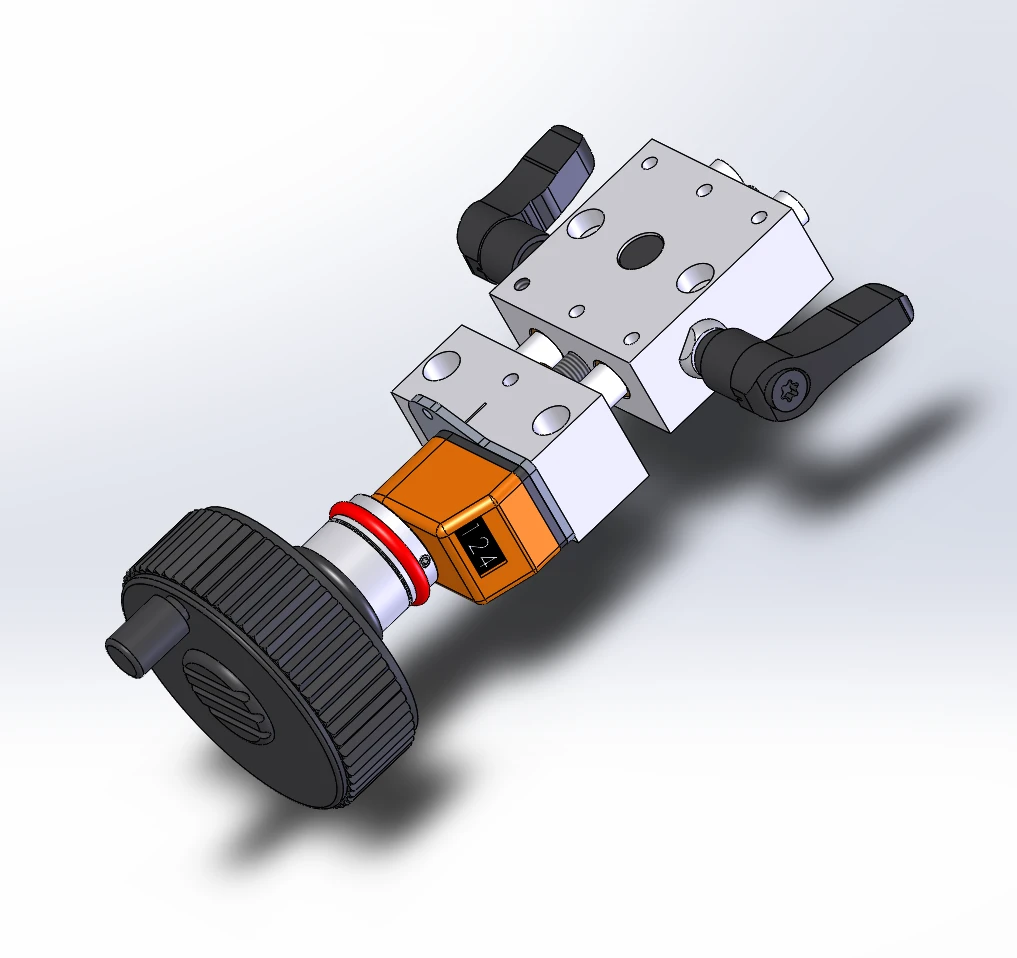

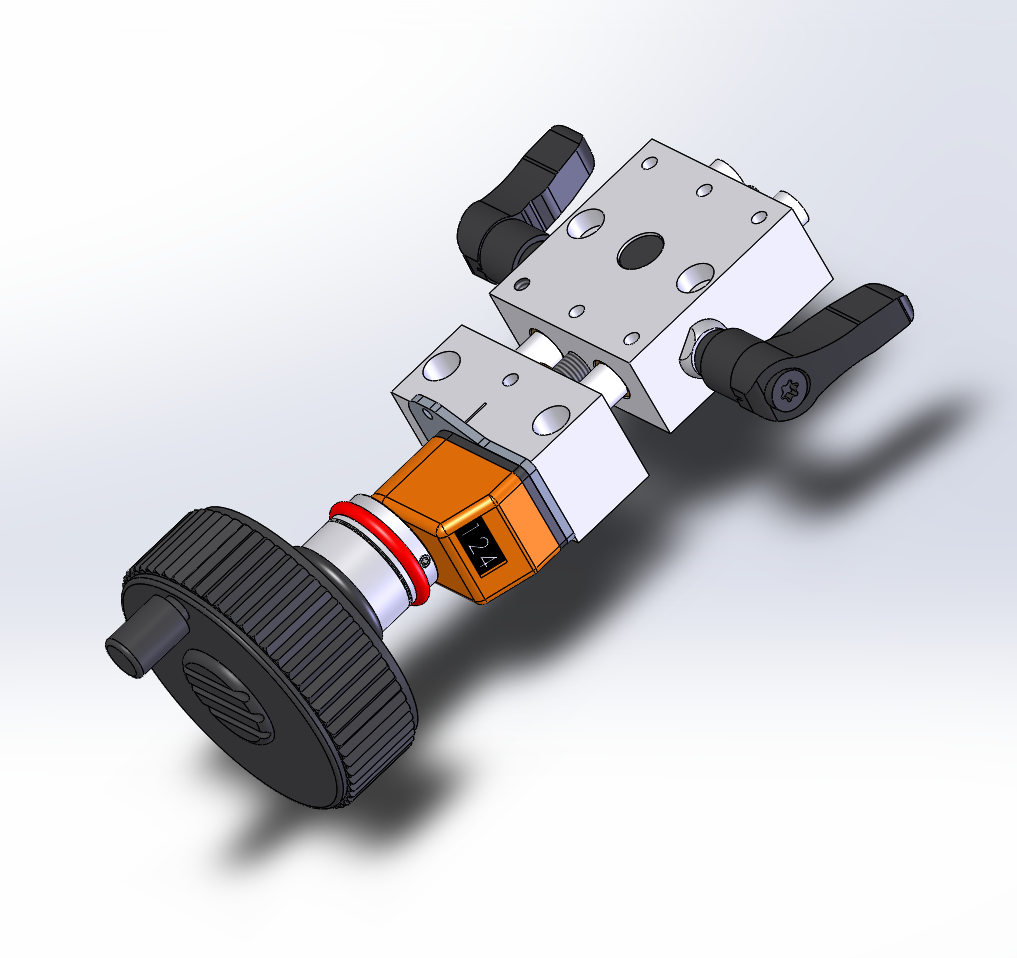

PT1408-PA-V-R-HK63-2KH
PT = Positioniertisch
1408 = Hub 14 mm, Baugröße 8 (Ø Führungssäulen)
PA = mechanischer Positionsanzeiger
V = Bauform des Positionsanzeigers: Zahlen lesbar bei vertikaler Lage der Spindel
R = Anbaulage des Positionsanzeigers: PA zeigt nach rechts
HK63 = mit Handkurbel 63mm anstatt Drehknopf
2KH = mit zwei Klemmhebeln
PT1408-PAE-H-O
PT = Positioniertisch
14 = Hub 14 mm
08 = Baugröße 8 (Ø Führungssäulen)
PAE = elektronischer Positionsanzeiger
H = Bauform des Positionsanzeigers: Zahlen lesbar bei horizontaler Lage der Spindel (Standard)
O = Anbaulage des Positionsanzeigers: PA zeigt nach oben (Standard)

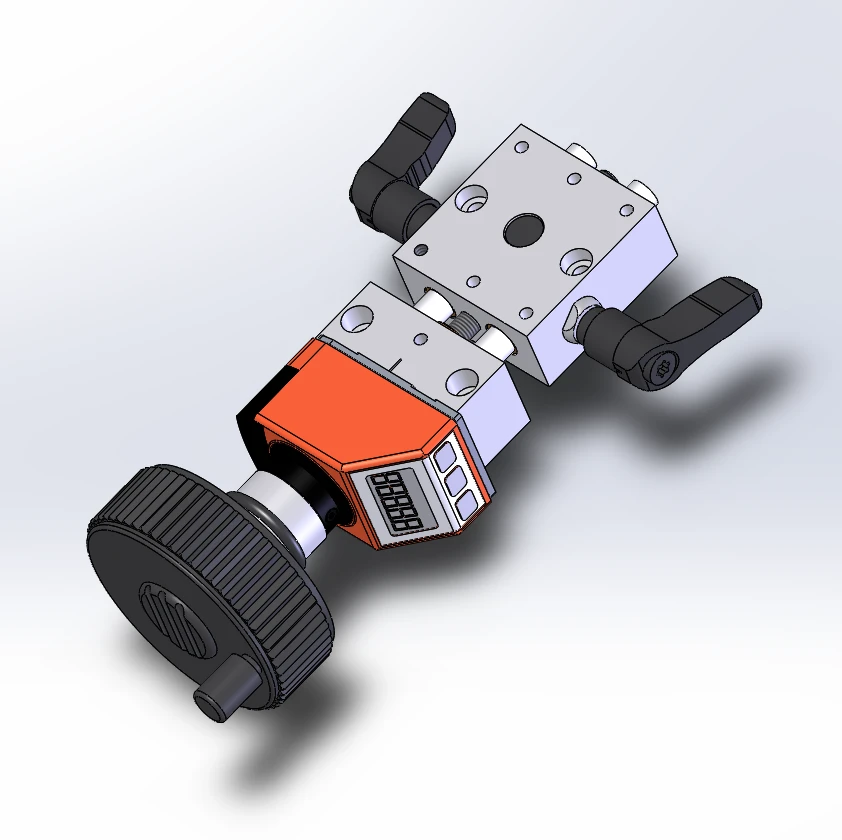

PT1408-PAE-V-R-HK63-2KH
PT = Positioniertisch
14 = Hub 14 mm
08 = Baugröße 8 (Ø Führungssäulen)
PAE = elektronscher Positionsanzeiger
V = Bauform des Positionsanzeigers: Zahlen lesbar bei vertikaler Lage der Spindel
R = Anbaulage des Positionsanzeigers: PAE zeigt nach rechts
HK63 = Mit Handkurbel
2KH = Mit zwei Klemmhebeln
