I nostri cilindri di sollevamento a vuoto sono "magici come la lingua di una rana".
Con il nuovo cilindro di sollevamento a vuoto differenziale DHS3060-S, presentiamo un modello di sollevatore a vuoto con una corsa extra-large di 60 mm, uno stelo antitorsione e una forza di sollevamento di 7N.
In questo modo è possibile compensare anche grandi differenze di livello e di distanza durante il prelievo dei componenti.
Per i calibri pesanti: la nostra nuova aggiunta alla famiglia dei tavoli di posizionamento
Siamo lieti di presentare il nuovo tavolo di posizionamento motorizzato MPT9025, un'aggiunta ideale alla nostra gamma di sistemi di posizionamento ad alta precisione. È stato sviluppato appositamente per i requisiti più esigenti dell'industria, della ricerca e sviluppo, della tecnologia di prova e misurazione e dell'automazione.

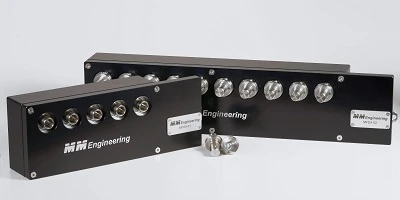

Una novità! Assi rotanti multipli per il posizionamento rotatorio simultaneo di più componenti
Per la marcatura laser di componenti sulla superficie circonferenziale, è possibile lavorare simultaneamente più pezzi e posizionarli ad angolo con i nostri assi rotanti multipli.
A differenza della lavorazione individuale, questo elimina la lunga apertura e chiusura della cabina laser...
Novità! Contropunta adatta alle nostre tavole rotanti motorizzate
La contropunta ha una regolazione rapida grazie a una guida lineare e a una leva di bloccaggio. Il centro a molla può essere utilizzato per cambiare rapidamente i componenti da lavorare.
L'altezza del centro è adattata ai nostre tavole rotante motorizzate MDT360110.

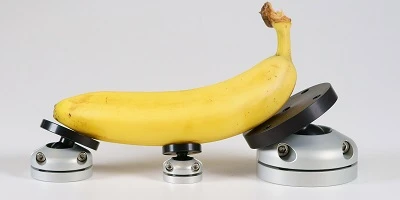

Con le nostre teste snodabili è possibile posizionare gli oggetti più "storti"!
Teste a snodo per il fissaggio personalizzato di pezzi di forma libera
Le nostre teste snodabili sono costituite da una base di fissaggio e da una superficie di fissaggio con sfera. Possono essere ruotate di 360° e orientate di ±30° in tutte le direzioni.
Sistemi di posizionamento di MM Engineering
preciso - compatto - universale
I sistemi di posizionamento di MM Engineering sono dispositivi di regolazione tecnica azionati manualmente o da motori passo-passo e sono costituiti da uno o più assi (asse x - asse xy - asse xyz e, se necessario, assi rotativi). I sistemi di posizionamento sono utilizzati per il posizionamento preciso di componenti, come laser e sensori, telecamere o interruttori di fine corsa, interi gruppi, utensili o pezzi e per l'impostazione o la regolazione di formati in e su macchine.
Oltre ai moduli di posizionamento lineare come le tavole lineari, trasversali e di sollevamento (per il posizionamento verticale), i componenti di base del sistema di posizionamento comprendono anche elementi rotanti come le tavole girevoli e le tavole rotanti (per il posizionamento rotatorio o rotazionale) o le teste snodabili (per il posizionamento dei componenti in una posizione indefinita).
Gli elementi di collegamento abbinati, come le staffe di montaggio, le staffe verticali e le piastre di montaggio, offrono innumerevoli possibilità di combinazione e servono come fissaggio di base o come collegamento perfetto tra i moduli di regolazione e la macchina o il dispositivo di misura.
Sistemi di posizionamento di precisione dal produttore di sistemi di posizionamento
In qualità di produttore di sistemi di posizionamento, MM Engineering si è posta l'obiettivo, oltre 20 anni fa, di semplificare e standardizzare le attività e i processi della tecnologia di posizionamento nell'ingegneria meccanica, nella costruzione di macchine speciali, nella tecnologia di misurazione e in molti altri settori industriali, come l'industria automobilistica, aeronautica e dell'imballaggio, la tecnologia medica e la produzione di utensili.
I sistemi di posizionamento di precisione di MM-Engineering sono iniziati con un elemento di posizionamento costituito da un blocco di cuscinetti, un mandrino e una slitta di posizionamento su due colonne di guida. Per la regolazione veniva utilizzata una semplice manopola con scala graduata. Fù cosí che nacque la prima tavola di posizionamento MME, la quale oggi è disponibile in tre dimensioni (corsa: 11 mm, 14 mm, 25 mm) e diverse varianti di equipaggiamento (con manopola rotante, con anello graduato regolabile oppure con indicatore di posizione meccanico/elettronico).
Numerosi nuovi sviluppi e aggiunte di prodotti fanno parte dell'attuale gamma di prodotti e rendono il sistema di posizionamento MME ciò che è oggi.
- L'esclusivo sistema di posizionamento di altissima qualità nella sua categoria
- Senza gioco e autobloccante nel sistema di posizionamento Costruttore Sistema modulare
Sistemi di posizionamento manuale
I sistemi di posizionamento hanno molti nomi: si va dall'unità lineare, alla tavola lineare o scorrevole, alla guida a coda di rondine, all'asse XY o XYZ. Tutti questi moduli di posizionamento sono disponibili sul mercato come sistemi di posizionamento manuali e vengono utilizzati per innumerevoli operazioni di regolazione e impostazione, in cui l'obiettivo è l'impostazione precisa e non la velocità di regolazione o la lunga corsa di regolazione, che si tratti di modellismo nell'aviazione, nell'ambito automobilistico, nella macrofotografia, in laboratorio o nella meccanica di precisione.
I sistemi di posizionamento lineare manuale sono comunemente disponibili sul mercato in diverse versioni, ad esempio come guide di scorrimento. A prima vista, questi moduli di posizionamento sono spesso molto simili. Tuttavia, nel dettaglio, esistono notevoli differenze in termini di materiali utilizzati, dalla plastica all'alluminio all'acciaio inossidabile, e infine in termini di precisione. Il gioco può variare da zero a diversi decimi di millimetro. La scelta del sistema di posizionamento dipende principalmente dal compito da svolgere e dal prezzo. Se è richiesta poca precisione, la decisione può anche essere presa a favore dei prodotti più economici.
Per i compiti di posizionamento più impegnativi, con una maggiore precisione e un maggiore comfort di regolazione, i sistemi di posizionamento manuale del segmento di prezzo medio sono la scelta preferita.
I nostri sistemi di posizionamento lineare manuale offrono opzioni di posizionamento con una precisione fino a 0,01 mm, sono privi di gioco e hanno un gioco radiale inferiore a 0,02 mm.
I sistemi di posizionamento rotativo MME con indicatore di posizione elettronico offrono una precisione di regolazione di 0,1°, un gioco compreso tra 0,02° e 0,07° a seconda del tipo e un gioco radiale compreso tra 0,02 mm e 0,03 mm.
Alla prima unità di regolazione del nuovo sistema di posizionamento manuale MME fu assegnata la denominazione di tavola di posizionamento, abbreviata in "PT". Questa denominazione è servita come base per l'assegnazione sistematica di tutte le altre denominazioni e numeri di prodotto del sistema di posizionamento modulare.
Ogni elemento di regolazione o di collegamento del sistema di posizionamento manuale contiene il nome del prodotto come abbreviazione, nonché la dimensione come numero e, se applicabile, altre caratteristiche dell'apparecchiatura come suffisso numerico.
Esempi:
Tavola di posizionamento lunga, con due blocchi di cuscinetti nella versione più piccola:
PT2304 : Tavola di posizionamento con corsa di 23mm, su colonne di guida di ø4mm
Piastra di montaggio:
MP2304 : piastra di montaggio adatta al tavolo di posizionamento PT2304 o al tavolo di sollevamento HT04, corsa 4mm.
Tutti i componenti del sistema di posizionamento di una taglia (ultime 2 cifre del numero di prodotto) sono adattabili e possono essere facilmente collegati tra loro senza moduli aggiuntivi. Ecco alcuni esempi
A partire dal 2017, il sistema di posizionamento manuale standard è composto da 10 elementi in un massimo di 4 dimensioni (04 - 08 - 12 - 25) ed è disponibile in diverse varianti di equipaggiamento.
Sistemi di posizionamento motorizzati - sistemi di posizionamento elettrici
Il sistema di posizionamento motorizzato o sistema di posizionamento elettrico è una variante azionata da motore passo-passo e controllabile automaticamente. Offre unità di posizionamento lineare azionate da motori passo-passo in 2 dimensioni, 2 design e diverse varianti di equipaggiamento.
I sistemi di posizionamento motorizzati lineari della nostra azienda sono disponibili con azionamento coassiale o laterale, per offrire all'utente la massima flessibilità in fase di installazione. Il design compatto e poco ingombrante offre un ulteriore vantaggio.
I sistemi di posizionamento lineare elettrico sono costituiti da guide di posizionamento e blocchi di cuscinetti in alluminio anodizzato. I mandrini filettati tondi di alta precisione e gli alberi di guida sono realizzati in acciaio inox temprato. Le ghiere dei mandrini e i cuscinetti a strisciamento sono realizzati in plastica speciale di alta qualità con eccellenti proprietà di scorrimento e usura.
I sistemi di posizionamento motorizzati con corsa di 24 mm e 30 mm e un solo blocco cuscinetto sono adatti per impostare distanze di regolazione molto brevi, fino a 30mm. Per distanze di regolazione più lunghe, fino a 75 mm, si utilizzano sistemi di posizionamento elettrici con due blocchi cuscinetto da 50mm e 75mm. Sono possibili anche corse più lunghe. Con un passo del filetto di 2mm, i sistemi motorizzati offrono un gioco di <0,04mm, mentre le guide radiali offrono una precisione di <0,02mm. Alla velocità massima di ingresso di 600giri/min. e con un ciclo di lavoro del 100%, è possibile una velocità di traslazione massima di 20mm/s.
Le tavole rotanti con motore passo-passo sono attualmente disponibili in due dimensioni: MDT36008 con un diametro di 54 mm e un rapporto di trasmissione di 40:1 e MDT36012 con un diametro di 80 mm e un rapporto di trasmissione di 55:1 come standard. Inoltre, questa taglia è disponibile in due modelli veloci "High Performance", MDT36012-HP-I10, con rapporto di trasmissione 10:1 e MDT36012-HP-I45, con rapporto di trasmissione 45:1.
Tutti gli elementi lineari e rotativi motorizzati sono disponibili con motore passo-passo e con unità compatta (motore con centralina integrata), ma anche senza motore - per l'uso con un azionamento di vostra scelta adatto al collegamento Nema 17.
I supporti sensori per tavole rotanti motorizzate, i supporti verticali, le piastre di montaggio con la possibilità di fissare un supporto per sensori e di installare un interruttore di prossimità induttivo per i moduli lineari del sistema di posizionamento motorizzato, garantiscono un montaggio semplice e tempi di installazione ridotti.
Il sistema di tavoli di posizionamento motorizzati è compatibile con il sistema di posizionamento manuale del sistema modulare.
In vista dei requisiti dell'Industria 4.0, l'uso dei sistemi di posizionamento motorizzati aumenterà rapidamente.
