Cilindri a vuoto
La combinazione perfetta di ventosa e cilindro di sollevamento
Prelievo sensibile dei pezzi solo attivando il vuoto
I sollevatori a vuoto di MME offrono molti vantaggi grazie alla loro funzione unica.
Il cilindro di sollevamento è collegato a una sola linea del vuoto.
Il pistone si estende quando si attiva il vuoto.
Non appena il labbro di aspirazione della ventosa tocca e sigilla il pezzo, questo viene aspirato e il pistone del cilindro di sollevamento torna al punto di partenza.
La parte aspirata viene mantenuta in posizione fino al disinserimento del vuoto.
I vantaggi in sintesi:
- La sequenza di movimento del sollevatore a vuoto è controllata solo dall'accensione del vuoto.
- Contatto delicato della ventosa sul pezzo grazie all'inversione di direzione fulminea
- I pezzi impilati o pre-separati non vengono pressati insieme
- Le diverse altezze dei pezzi vengono equalizzate automaticamente.
- Tempi di ciclo estremamente brevi e posizionamento rapido possibili grazie al peso ridotto
- Soluzione economicamente vantaggiosa grazie al risparmio su software e hardware
- Alimentazione semplice, funzionamento con una sola linea del vuoto e una valvola a 3/2 vie
- Numerose opzioni di montaggio
Aree di applicazione versatili
Le ventose MM Engineering possono anche essere utilizzate, ad esempio, come ventose per i robot dell'industria automobilistica o delle materie plastiche.
Sono possibili anche altre applicazioni come sollevatori a vuoto per scatole di cartone o lamiere, legno e impiallacciature.
Posizioni facoltative
Come opzione, i nostri sollevatori a vuoto offrono la possibilità di monitorare la posizione finale retratta utilizzando un sensore di campo magnetico per garantire un processo di movimentazione sicuro.
Sensore di campo magnetico occupato + vuoto attivato = pezzo afferrato e sollevato
Video:
Presentazione dei nostri sollevatori a vuoto: modalità di funzionamento ed esempi di applicazione (durata 2 min.)
Funzionalità:
Presa indipendente dal livello con inversione di direzione automatica
Pinza a vuoto, veloce e delicata
Molte varianti per diverse applicazioni
I nostri cilindri di sollevamento sono più veloci di una rana nell'acchiappare le mosche
Il nostro sollevatore più veloce, ad esempio, impiega meno di 60 ms per prelevare un componente da una distanza di 15 mm. (estendere, afferrare, ritrarre)
La dimensione giusta per ogni applicazione
Le ventose a vuoto sono disponibili in 7 misure per sollevare pezzi di forme e pesi diversi semplicemente attivando il vuoto.
Le ventose hanno una corsa da 17 mm a 80 mm e una forza di sollevamento da 3N a 50N.

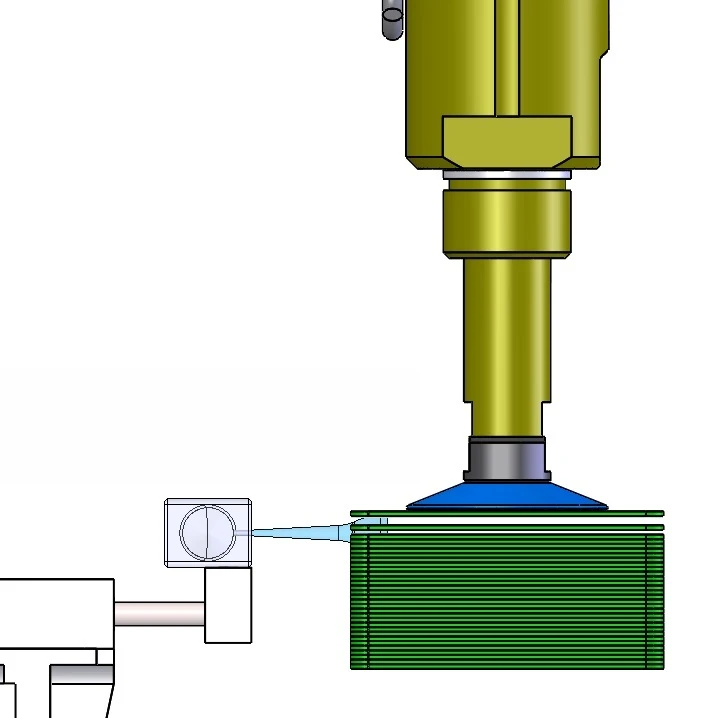

Per separare i pezzi impilati
Le ventose a vuoto sono utilizzate quando è necessario separare rapidamente pezzi piatti come carte di plastica, impiallacciature o cartelli.
Ad esempio, i cilindri di sollevamento a vuoto sono utilizzati per la separazione e l'alimentazione sicura di pezzi impilati in alimentatori di fogli e magazzini nell'industria della stampa, della carta o della plastica.
Manipolazione di pezzi di forma diversa e di tutte le dimensioni
Anche altre attività di movimentazione a vuoto o di pick & place possono essere eseguite dalle nostre pinze a vuoto intelligenti.
L'inversione automatica della direzione dei cilindri di sollevamento, indipendente dall'altezza del pezzo, consente di sollevare oggetti di dimensioni diverse.
Un altro vantaggio della presa indipendente dalla distanza è la possibilità di lavorare una pila di pezzi sempre più piccola senza inseguirli.
Video:
Prelievo di un pezzo galleggiante dal cuscino d'aria (durata 38 sec.)
