Tavoli di posizionamento motorizzati
Video:
Tavoli di posizionamento motorizzati per le vostre attività di regolazione e trasporto
Tavole portamandrini per il posizionamento e il trasporto
Grazie al tipico design semplice e al collaudato schema di fori MM Engineering, possono essere perfettamente integrati in sistemi e dispositivi e facilmente combinati in sistemi multiasse.
Vengono utilizzati in molti settori come la tecnologia dell'automazione, la tecnologia di laboratorio, la costruzione di macchine speciali o l'industria ottica.
Preciso e robusto

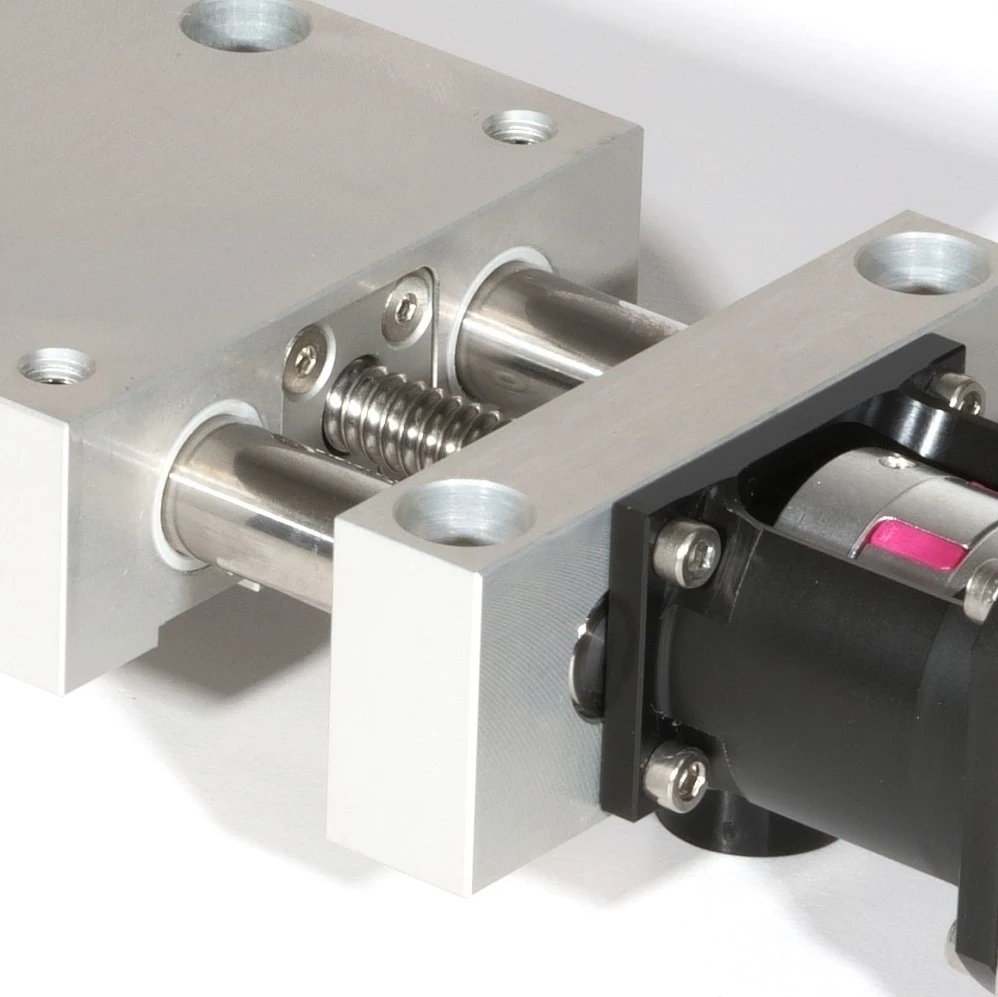

4 boccole di scorrimento in plastica speciale guidano con precisione lo scorrimento su 2 aste di guida rettificate in acciaio inox con un gioco di guida inferiore a 0,02 mm.
Il dado del mandrino in plastica scorre agevolmente su un mandrino a filettatura tonda in acciaio inox con un gioco inferiore a 0,04 mm.
Die Spindellagerung erfolgt spielfrei über ein 2 reihiges Schrägkugellager.
Il sistema è antivibrante, resistente agli urti ed elettricamente isolante. È facile da pulire e praticamente non richiede manutenzione.
Molte varianti configurabili in negozio
I nostri tavoli di posizionamento motorizzati sono disponibili in 3 dimensioni.
Esiste una versione corta e compatta con aste di guida sostenute da un solo lato e una versione più lunga e stabile con guide sostenute da entrambi i lati.
La disposizione di azionamento può essere selezionata sia coassialmente tramite un accoppiamento ad artiglio, sia lateralmente tramite una trasmissione a cinghia dentata. L'azionamento laterale può essere montato in 4 posizioni a 90° a seconda dello spazio disponibile.
Tutte le tavole mandrino sono disponibili a scelta senza motore, con motore passo-passo o con motore passo-passo e controllo di posizionamento integrato.
Il controllo di posizionamento è dotato di una memoria di programma, di un encoder incrementale e di un software gratuito e di facile utilizzo.
È possibile effettuare queste configurazioni autonomamente sulla pagina del prodotto nel negozio web. Il numero d'ordine generato automaticamente viene visualizzato dopo aver aggiunto al carrello la tabella di posizionamento configurata.
Accessori completi
Un'ampia selezione di utili accessori completa la nostra gamma.
Offriamo diverse piastre di montaggio, staffe di montaggio e supporti per le unità lineari.
Per il monitoraggio della posizione sono disponibili anche diversi sensori, che possono essere integrati sia negli elementi di fissaggio sia direttamente nel sistema modulare per risparmiare spazio.
Elevata disponibilità, tempi di consegna ridotti
Grazie alla produzione interna e al magazzino ben fornito, potete beneficiare di una buona e affidabile capacità di consegna per tutti i prodotti.
Tavolo di posizionamento elettrico
Le nostre tavole di posizionamento motorizzate offrono una soluzione robusta, affidabile ed economica per il posizionamento lineare automatizzato. Offriamo lo stadio lineare motorizzato in due modelli, corto e lungo, ciascuno in due o tre dimensioni. Il design corto è una soluzione salvaspazio per un azionamento lineare con motore passo-passo. La guida del carrello è montata solo su un lato. Il carrello sulla tavola lineare con azionamento si muove quindi come su un braccio a sbalzo. Con il design lungo della tavola di posizionamento motorizzata, invece, le aste di guida sono montate su entrambi i lati, in modo da consentire un design rigido e sottile.
La corsa è di 24 o 30 millimetri per i tavoli corti e di 50, 75 o 90 millimetri per i tavoli lunghi. Il diametro delle guide è di 8, 12 o 25 millimetri.
Tavola lineare ad azionamento elettrico
Oltre alle diverse dimensioni e design, offriamo il nostro attuatore lineare in due varianti di azionamento, con azionamento coassiale o laterale. Ciò consente di sfruttare al meglio lo spazio disponibile per l'installazione degli elementi di posizionamento motorizzati. Per lo stesso motivo, anche le uscite dei cavi dell'attuatore lineare possono essere personalizzate. L'installazione laterale del motore consente di ridurre in modo significativo lo spazio necessario in direzione assiale. Ciò è particolarmente interessante per il design lungo dello stadio lineare motorizzato, che è più lungo del design corto a causa del doppio cuscinetto.
Guide lineari motorizzate
Opzioni di equipaggiamento per l'attuatore lineare
Per un utilizzo flessibile in nuovi progetti e per l'adeguamento, forniamo la nostra tavola di posizionamento motorizzata in tre varianti in termini di equipaggiamento di azionamento. In primo luogo come soluzione completa con unità di azionamento e controllo compatte, in secondo luogo solo con un motore passo-passo adatto e in terzo luogo completamente senza motore.
L'attuatore lineare è progettato per un motore passo-passo secondo lo standard Nema 17. Utilizziamo un Gunda GSM 17 come motore con controller per l'attuatore lineare con motore passo-passo, che consente una corsa di riferimento con o senza interruttore di prossimità. La tavola lineare motorizzata consente una velocità massima di 600 giri/min. Grazie al nostro sistema modulare, la tavola di posizionamento elettrica può essere combinata con un altro attuatore lineare con motore passo-passo e numerosi altri componenti. Questi includono anche moduli rotanti, elementi di posizionamento manuale e piastre di montaggio.
