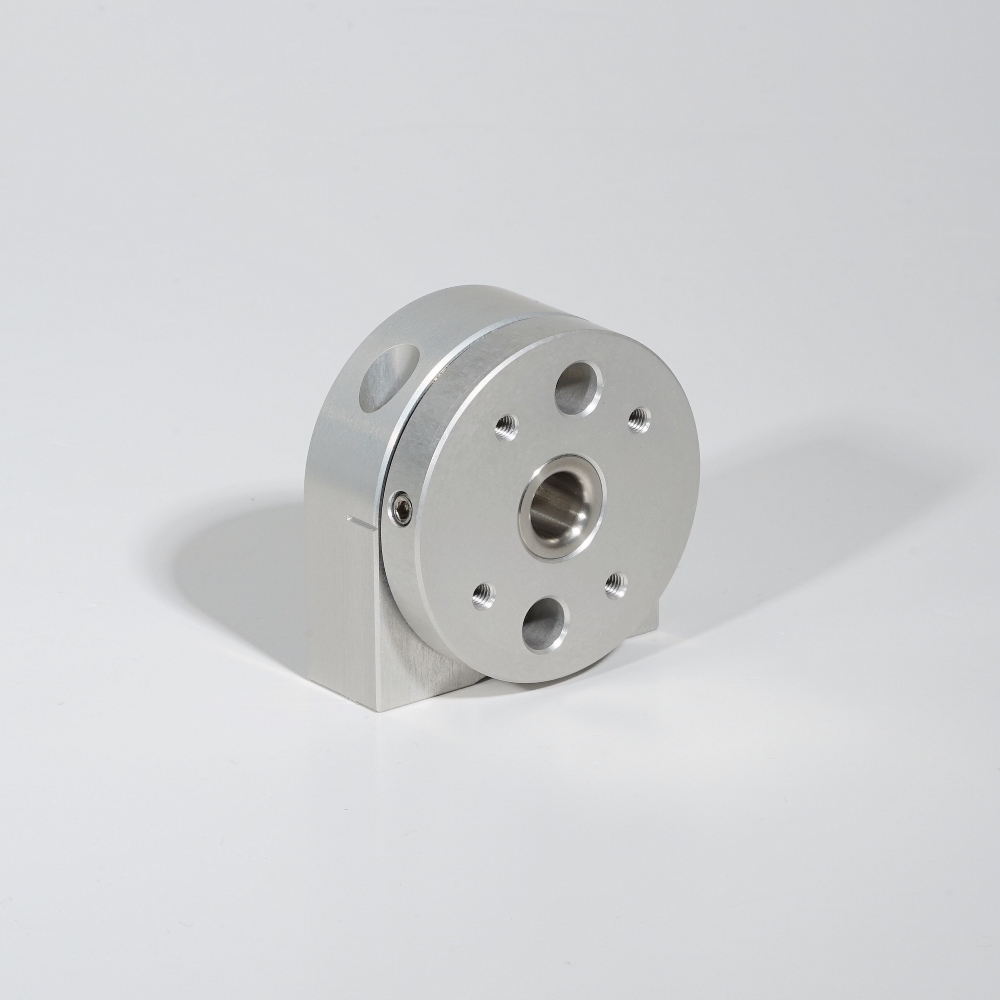

Controcuscinetto GGL08
- from 5 pieces 5%
- from 10 pieces 9%
- from 25 pieces 12%
- Adatto per la tavola rotante DT36008
- Cuscinetti a perno con compensazione angolare e assiale
Funzione
Vantaggi
Cuscinetto flottante
Se la tavola rotante DT36008 viene utilizzata come cuscinetto fisso, il controcuscinetto GGL08 è la sua controparte.
Progettato come cuscinetto flottante, compensa le deviazioni assiali e angolari.
Senza manutenzione
Il nucleo del controcuscinetto è uno snodo sferico rivestito in PTFE che non richiede manutenzione.
Gli elementi di tenuta in plastica tengono lontane le impurità.
Sistema modulare
Il controcuscinetto GGL08 è un'applicazione per la tavola rotante DT36008.
Le dimensioni e gli schemi di foratura sono in gran parte identici a quelli della tavola rotante.
Video "Posizionamento in miniatura"

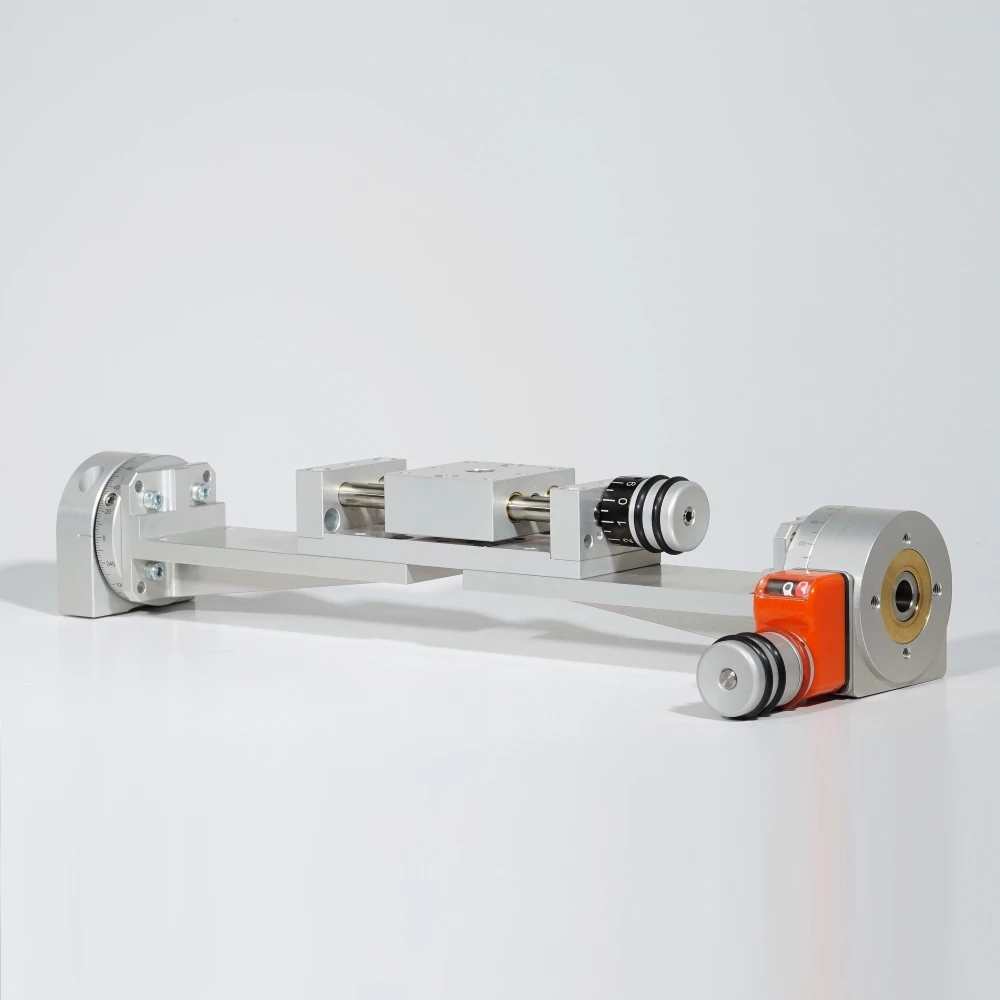

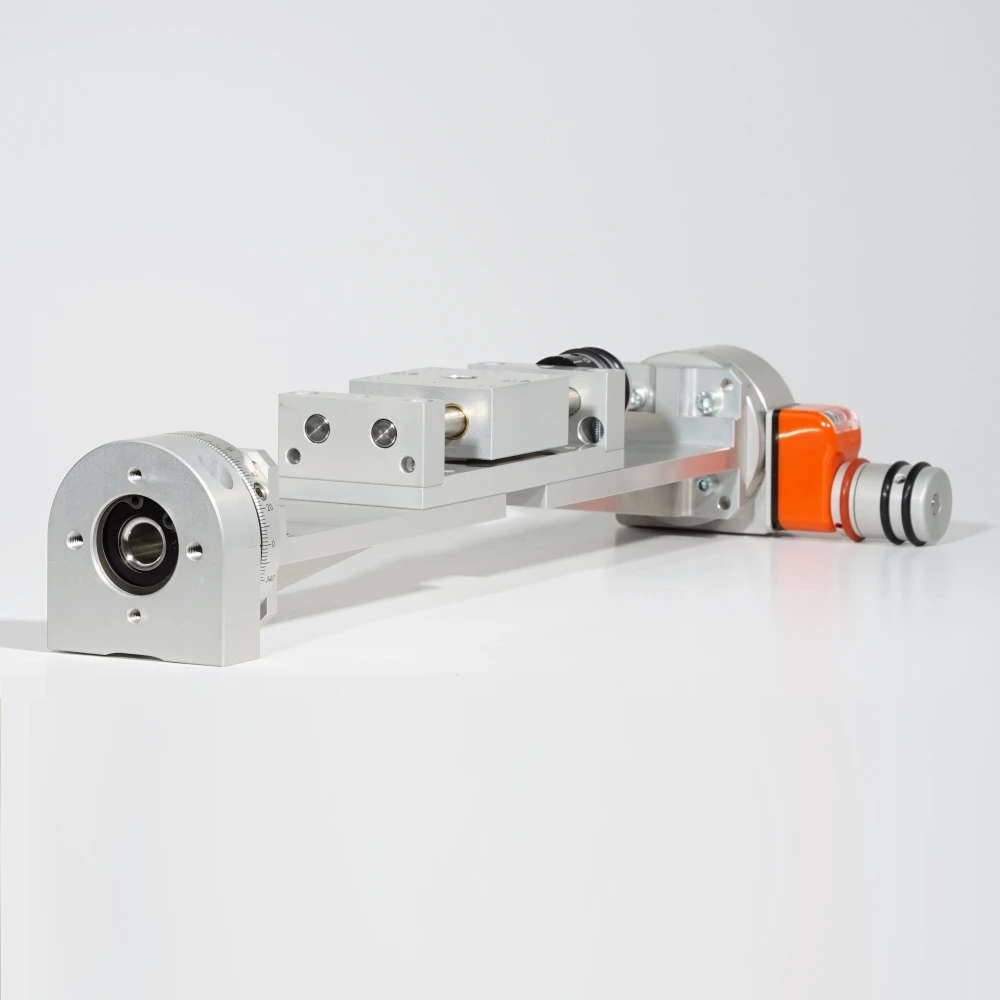

Esempio di combinazione
ControcuscinettoGGL08
Tavola rotante DT36008-PA
Supporto verticale VH4808 (2x)
Piastra di montaggioMP4808
Tavolo di posizionamento lungo PT4808

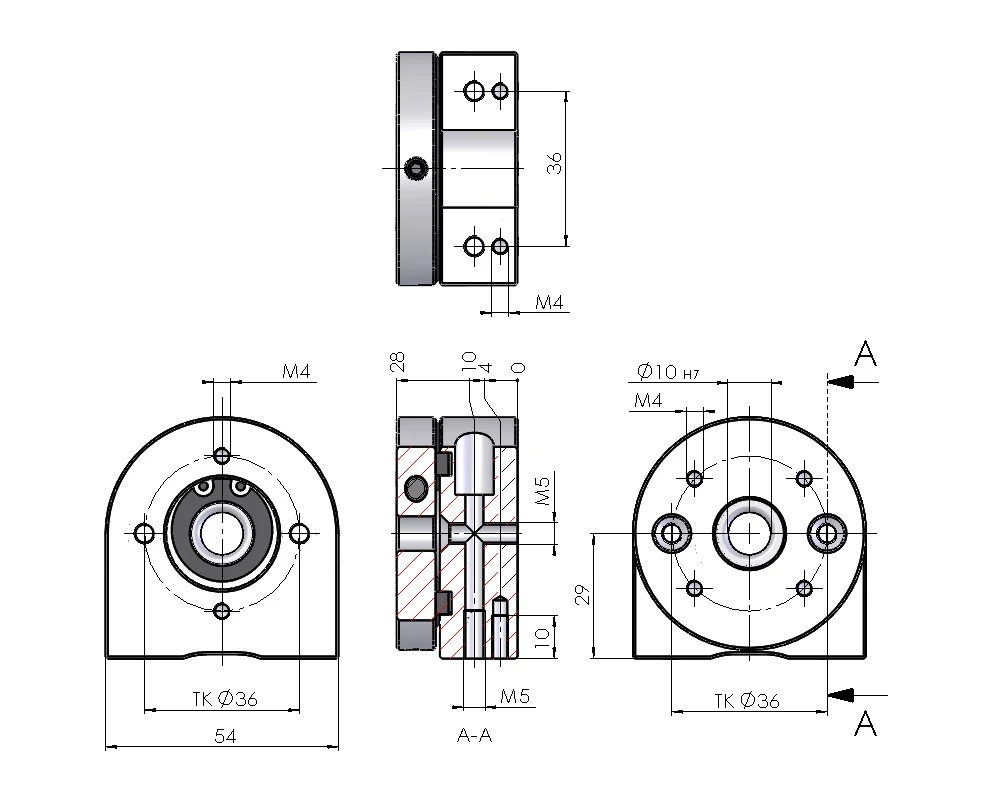

Dimensioni
Dati tecnici
Capacità di carico
F1 = F2 = 500N
Gradi di libertà
Rotazione: continua
Compensazione assiale: 0,5mm
Compensazione dell'errore angolare: 0,5°
Dimensioni e peso
Foratura ad albero cavo: Ø10H7
Peso: 195g
Temperatura di esercizio: da -20 °C a +70 °C
Materiali
Conformi alla direttiva RoHS
Alloggiamento: alluminio anodizzato
Albero cavo: acciaio inossidabile
Snodo sferico: sfera in acciaio, guscio del cuscinetto rivestito in PTFE

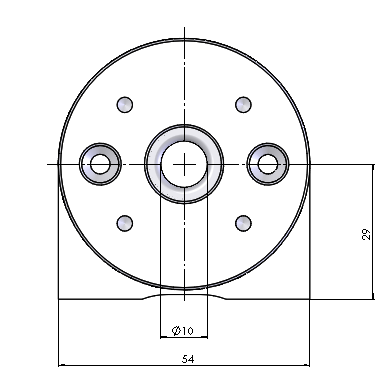

Dimensioni
GGL08
Bestellcode
GGL08
GGL = Controcuscinetto
08 = Dimensione 08
