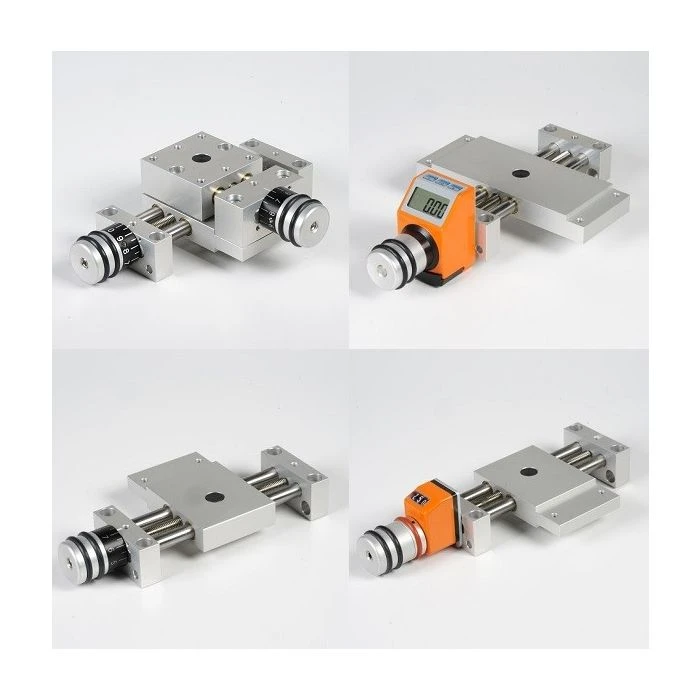

Base tavolo a croce lunga KT4808
- from 5 pieces 5%
- from 10 pieces 9%
- from 25 pieces 12%
- 3 tipi di slitta per il montaggio diretto della tavola di posizionamento o della tavola elevatrice di dimensione 12
- 3 diversi indicatori di posizione
- - Graduazione della manopola regolabile
- Indicatore di posizione meccanico
- Indicatore di posizione elettronico
Attenzione!
È necessario un tavolo di posizionamento o un tavolo di sollevamento aggiuntivo come secondo asse.
Funzione
- La Tavola trasversale corta è una versione modificata del tavolo di posizionamento.
- Le tavole trasversali hanno una slitta più grande e più piatta, predisposta per il fissaggio di un tavolo di posizionamento.
- Un tavolo trasversale KR o KL può essere combinato con un tavolo di posizionamento corto.
- Il tavolo trasversale L può essere combinato con un tavolo di posizionamento lungo o con un tavolo di sollevamento.
Vantaggi
Altezza complessiva ridotta
Grazie alla forma personalizzata della slitta, è possibile assemblare un'altra tavola di posizionamento senza bisogno di ulteriori attrezzature. Il design è quindi molto compatto.
Sistema modulare
La tavola a croce KT4808 può essere facilmente combinata con molte unità di regolazione di dimensione 08.
Caratteristiche delle unità di posizionamento manuali lineari di MM-Engineering:
Assenza gioco
Il dado e il cuscinetto della vite di comando sono precaricati. Ciò consente di posizionare la Slitta in entrambe le direzioni senza gioco.
Vite di comando autobloccante
La filettatura della vite di comando è metrica e quindi autobloccante. Grazie al precarico, la manopola offre una certa resistenza alla rotazione. Ciò significa che la Slitta mantiene sempre la sua posizione in modo sicuro.
Perni guida
I perni guida delle unità lineari sono costituite da una combinazione di alberi di guida rettificati in acciaio ad alta lega e boccole di guida in ottone.

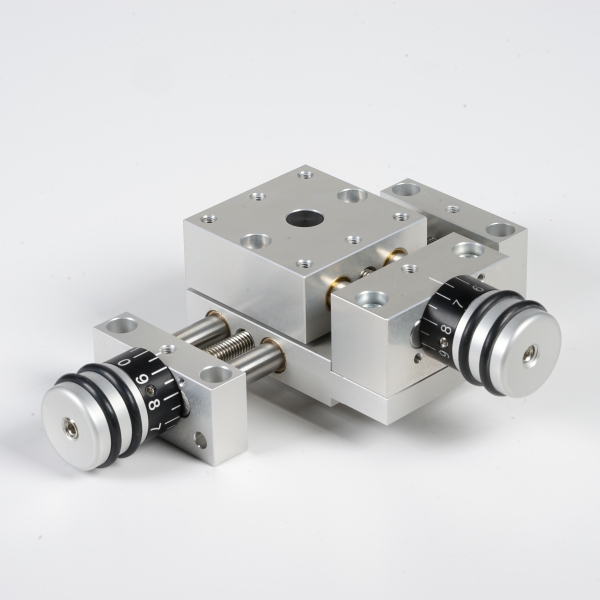

Esempio di combinazione
Base tavola a croce lunga KT4808-KR-H

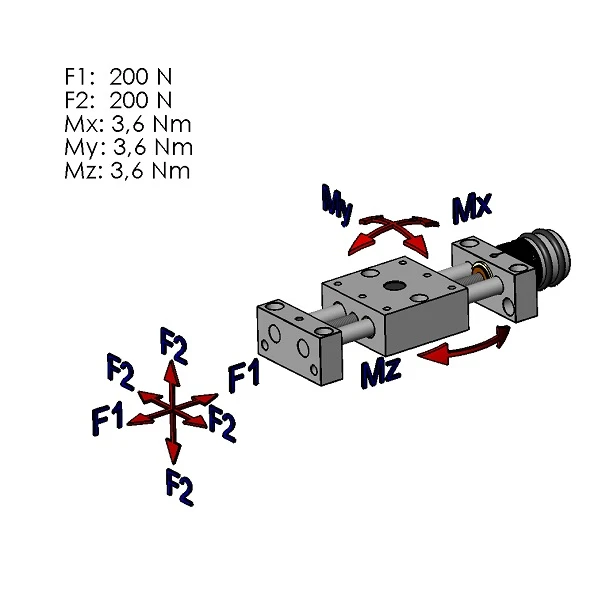

Immagine sforzi massimi
Dati tecnici
Capacità di carico
Precisione
Gioco assiale: assente
Gioco radiale perni guida: <0,02mm
Divisione in scala: 0,05mm
Dimensioni e peso
Corsa: 48mm
Passo del mandrino: 1mm
Peso: 289g
Temperatura di esercizio: -20°C fino +70°C
Materiali
Conforme alla direttiva RoHS
Sede cuscinetto e slitta: Alluminio anodizzato
Perni guida e vite di comando: acciaio inossidabile
Boccole di scorrimento: ottone

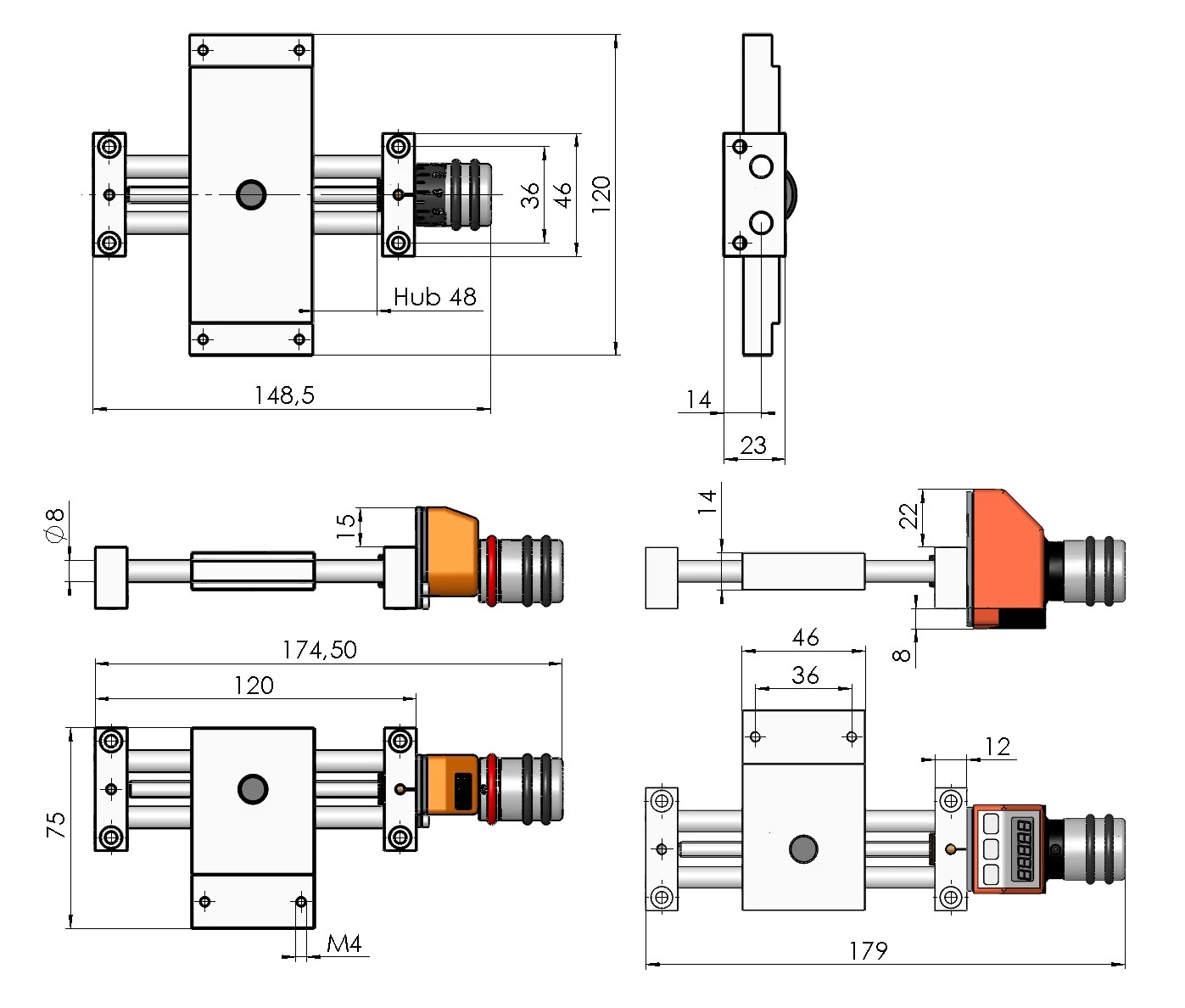

Dimensioni
KT4808
Manopola graduata
Graduazione manopola regolabile
L'anello graduato della manopola può essere ruotato e bloccato sulla vite di regolazione per selezionare liberamente la posizione di zero.
Opzione: orientamento della numerazione per la posizione verticale del piano di posizionamento
Il tavolo di posizionamento è disponibile anche con le cifre ruotate di 180° (capovolte). In questo caso, le cifre possono essere lette quando l'unitá è in posizione verticale e la manopola è rivolta verso l'alto.
Opzione: blocco della vite di controllo
La vite di comando di azionamento può essere ulteriormente protetto dalla torsione con la vite di serraggio KS-M4X7, disponibile come accessorio.
Indicatore di posizione meccanico PA
Indicatore numeri meccanico
L'operatore può leggere la posizione della slitta direttamente sull'indicatore di posizione con una precisione di 0,1mm.
Il valore sul display può essere regolato indipendentemente dalla vite di comando sull'anello di regolazione rosso dopo aver allentato la vite di serraggio(grano).
Montaggio variabile dell'indicatore di posizione
L'indicatore di posizione può essere ruotato di 4 x 90° attorno all'asse della vite di comando e poi fissato. (Esempio di immagine "L"=sinistra)
Orientamento della numerazione per la posizione verticale della vite di comando
L'indicatore di posizione è disponibile anche con le cifre ruotate di 180° (capovolte).
Indicatore di posizione elettronico PAE
Indicatore di posizione funzionale
Azzeramento, dimensione incrementale, offset tramite tastiera
Ampio display LCD
Durata della batteria di 2 anni
Facile sostituzione della batteria senza perdere le impostazioni
Montaggio variabile dell'indicatore di posizione
L'indicatore di posizione può essere ruotato di 4 x 90° intorno all'asse della vite di comando e fissato. (Esempio di immagine "O" sopra)
Manovella al posto della manopola (PA/PAE)
Il volantino, che può essere ordinato in alternativa, è dotato di una manovella rotante e viene utilizzato per una regolazione più rapida della slitta.
Codice d'ordine

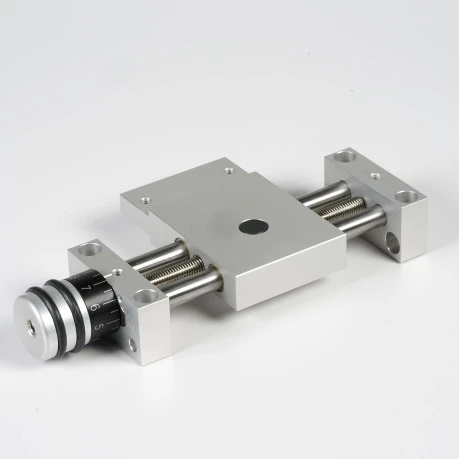

KT4808-KL-H
KT = Base tavolo a croce
48 = Corsa 48mm
08 = Dimensione 08 (Ø Perni guida)
KL =Tavola di posizionamento a croce predisposta a sinistra per il montaggio della tavola di posizionamento corta
H = Orientamento orizzontale della numerazione sull'anello graduato

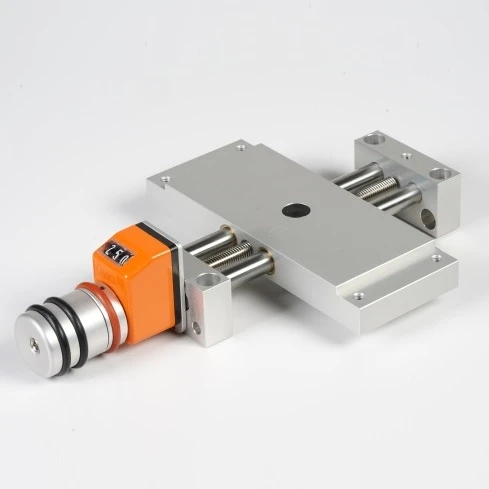

KT4808-L-PA-H-O
KT = Base tavolo a croce
48 = Corsa 48mm
08 = Dimensione 08 (Ø Perni guida)
L = Tavola trasversale per il fissaggio del tavolo a posizionamento lungo
PA = Indicatore di posizione analogico
H = il mandrino è montato in posizione orizzontale(Horizontal)
O = L'indicatore di posizione è rivolto verso l'alto
