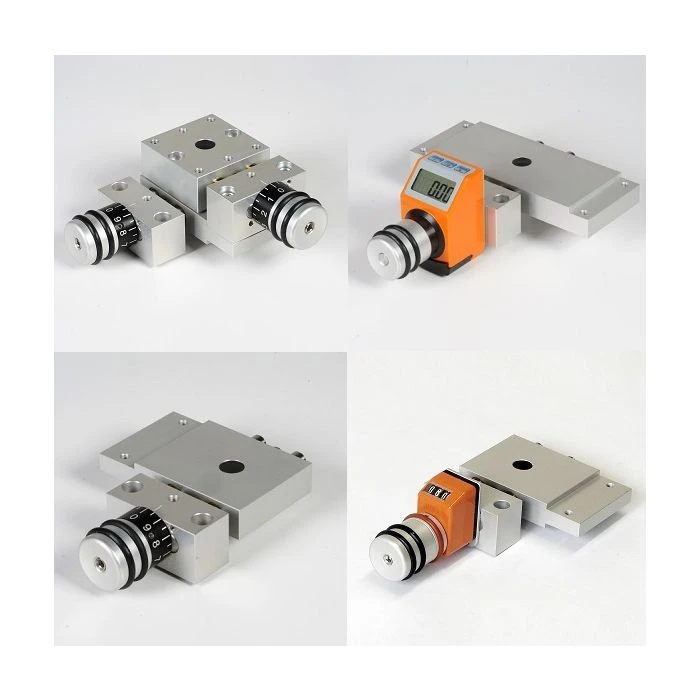

Base tavolo a croce corta KT1408
- from 5 pieces 5%
- from 10 pieces 9%
- from 25 pieces 12%
- 3 tipi di slitta per il montaggio diretto della tavola di posizionamento o della tavola elevatrice grandezza 08
- 3 diversi indicatori di posizione
- -manopola graduata regolabile
- -indicatore di posizione meccanico
- -indicatore di posizione elettronico
Attenzione!
È necessario un tavolo di posizionamento o un tavolo di sollevamento aggiuntivo come secondo asse.
Funzione
-
La base tavolo a croce corta è una versione modificata del tavolo di posizionamento.
-
I tavoli a croce hanno una slitta più grande e più piatta, predisposta per il fissaggio di un tavolo di posizionamento.
-

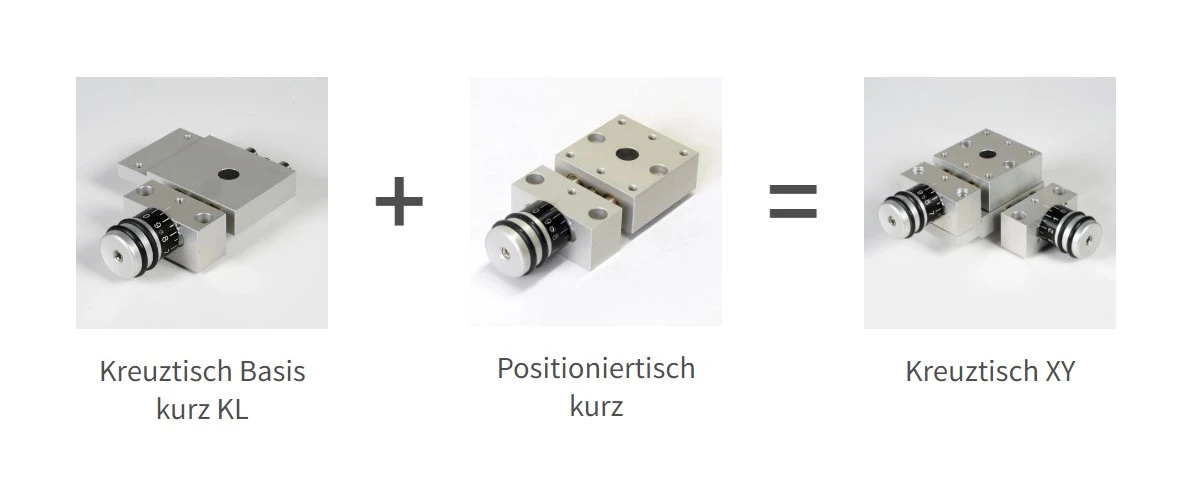

Una tavola a croce KR o KL può essere combinata con un tavolo di posizionamento corto.
-
Una tavola a croce L può essere combinata con un tavolo di posizionamento lungo o con un tavolo di sollevamento.
Vantaggi
Ingombri ridotti
Grazie alla forma personalizzata della slitta, è possibile fissare direttamente un tavolo di posizionamento aggiuntivo senza bisogno di ulteriori attrezzature. Il design è quindi molto compatto.
Sistema modulare
La tavola a croce KT1408 può essere facilmente combinata con molte unità di regolazione di dimensioni 08.
Caratteristiche delle unità di posizionamento manuale lineare di MM-Engineering:
Gioco assente
Il dado e il cuscinetto della vite di comando sono precaricati. Ciò consente di posizionare la slitta in entrambe le direzioni senza gioco.
Vite di comando autobloccante
La filettatura della vite di comando è metrica e quindi autobloccante. Grazie al precarico, la manopola offre una certa resistenza alla rotazione. Ciò significa che la slitta mantiene sempre la sua posizione in modo sicuro.
Perni guida
I perni guida, costitui da acciaio in alta lega, vengono rettificati e le boccole di guida sono in ottone.
Esempio di combinazione

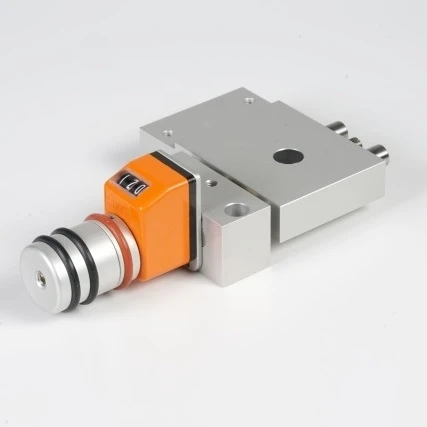

Base tavolo a croce corta KT1408-KL-PA-H-O
Tavolo posizionamento corto PT1408
Schema forze massime
Dati tecnici
Capacità di carico
Precisione
Gioco assiale: assente
Gioco radiale perni guida: <0,02mm
Divisione in scala: 0,05mm
Dimensioni e peso
Corsa: 14mm
Passo mandrino: 1mm
Peso: 254g
Temperatura di esercizio: da -20°C a +70°C
Materiali
Conforme alla direttiva RoHS
Supporto cuscinetto e slitta: Alluminio anodizzato
Perni guida e vite di comando: acciaio inossidabile
Boccole di scorrimento: ottone

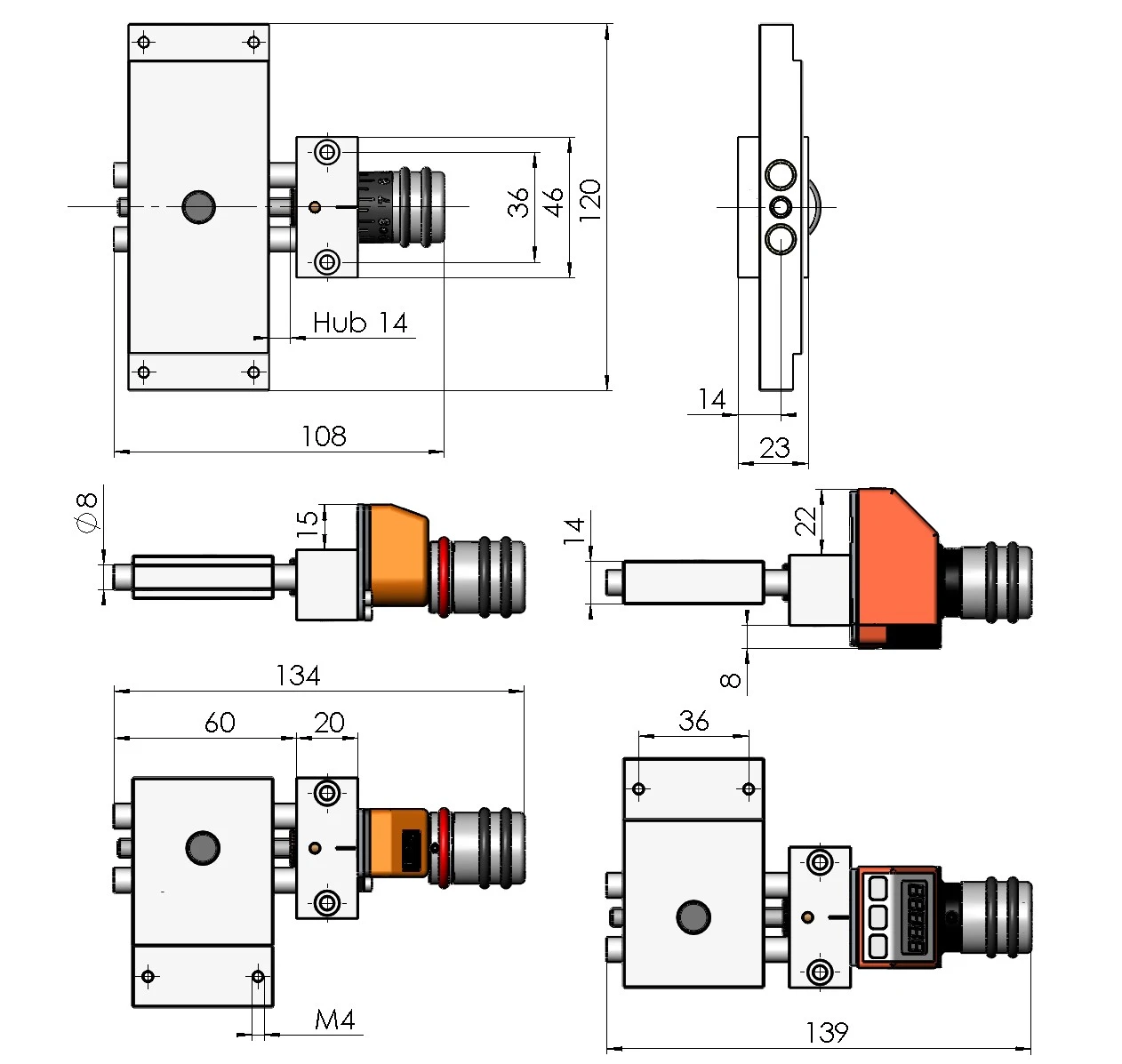

Dimensioni
KT1408
Manopola graduata
Anello graduato regolabile
L'anello graduato può essere ruotato e bloccato contro il mandrino per selezionare liberamente la posizione "0".
Opzione: orientamento del valore per la posizione verticale del mandrino
La manopola della bilancia è disponibile anche con le cifre ruotate di 180° (capovolte). In questo caso le cifre sono leggibili quando il mandrino è in posizione verticale con la manopola in alto..
Opzione: bloccaggio del mandrino
Il mandrino può essere ulteriormente protetto dalla torsione con la vite di serraggio KS-M4X7, disponibile come opzione.
Indicatore di posizione meccanico PA
Numeratore meccanico
L'operatore può leggere la posizione della slitta direttamente sull'indicatore di posizione con una precisione di 0,1 mm.
Il valore visualizzato può essere regolato indipendentemente dal mandrino sull'anello di regolazione rosso dopo aver allentato la vite di serraggio.
Orientamento variabile dell'indicatore di posizione
L'indicatore di posizione può essere ruotato di 4 x 90° attorno all'asse del mandrino e fissato. (Esempio di immagine "L" a sinistra)
Orientamento del valore leggibile per la posizione verticale del mandrino
L'indicatore di posizione è disponibile anche con le cifre ruotate di 180° (capovolte).
Indicatore di posizione elettronico PAE
Indicatore di posizione funzionale
Reset, offset tramite tastiera
Ampio display LCD
Durata della batteria 2 anni
Facile sostituzione della batteria senza perdita delle impostazioni
Montaggio variabile dell'indicatore di posizione
L'indicatore di posizione può essere ruotato di 4 x 90° intorno all'asse del mandrino e fissato. (Esempio di immagine "O" sopra)
Manovella al posto della manopola (PA/PAE)
Il volantino, che può essere ordinato in alternativa, è dotato di una manovella rotante e viene utilizzato per una regolazione più rapida della tavola del mandrino.
Codice d'ordine
KT1408-KR-H
KT = Base tavolo a croce
14 = Corsa 14mm
08 = Dimensione 08 (Ø Perni guida)
KR =Tavola trasversale predisposta per il montaggio della tavola di posizionamento corta. Una volta montato, il secondo asse avrà la manopola a dx rispetto alla manopola base
H = Orientamento orizzontale dell'etichettatura del pomello manopola

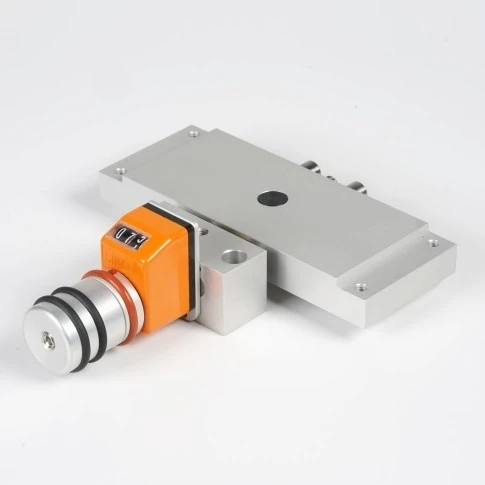

KT1408-L-PA-H-O
KT = base tavolo a croce
14 = Corsa 14mm
08 = Dimensione 08 (Ø Perni guida)
L = Tavola trasversale per il fissaggio del tavolo a posizionamento lungo
PA = Indicatore di posizione analogico
H = il mandrino è in posizione orizzontale(Horizontal)
O = l'indicatore di posizione è rivolto verso l'alto
