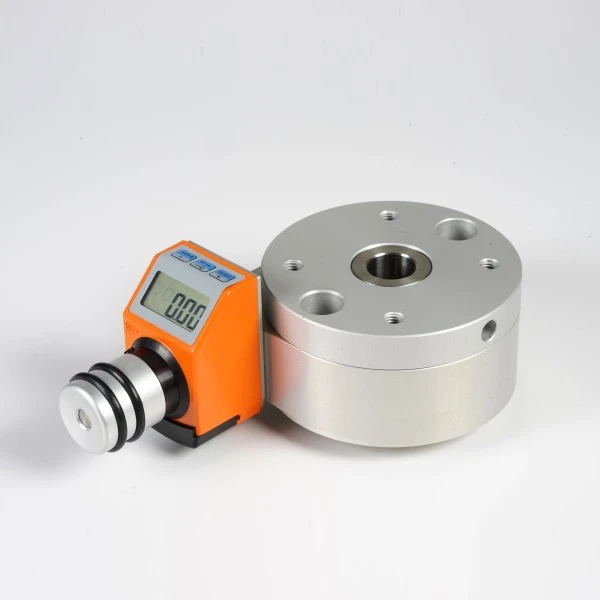

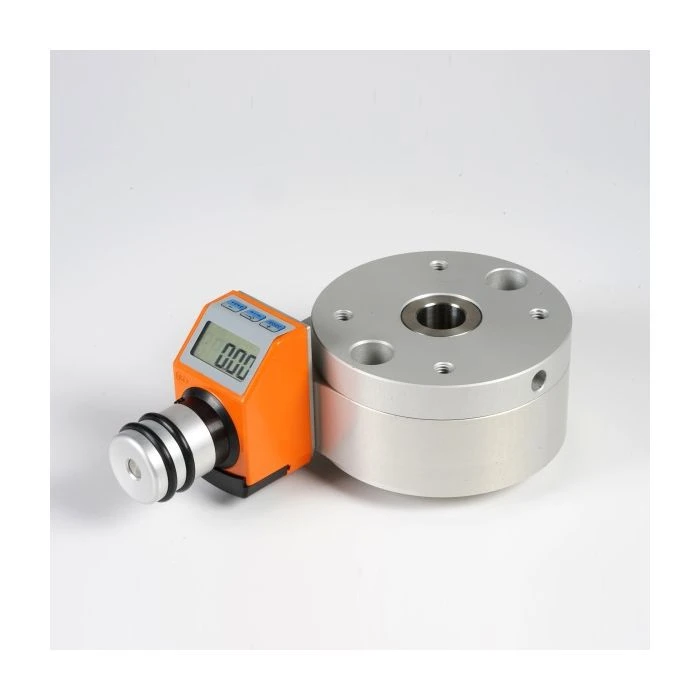

Tavolo rotante con indicatore elettronico di posizione DT36012-PAE
- from 5 pieces 5%
- from 10 pieces 9%
- from 25 pieces 12%
- Riduttore a vite senza fine i = 55:1
- Coppia max. 5Nm
Funzione
-
Il piatto del tavolo girevolei può essere regolato manualmente ruotando la manopola di controllo.
-
Ruotando la manopola di controllo verso destra, il giradischi ruota verso sinistra e viceversa.
-
L'angolo di rotazione viene visualizzato direttamente sull'indicatore di posizione con incrementi di 0,1°.
-
L'indicatore di posizione è disponibile in 4 posizioni di montaggio diverse.
-
La vite senza fine precaricata con ruota elicoidale non richiede alcun serraggio dopo la regolazione.
Vantaggi
Gioco minimo
La vite senza fine è precaricata e quindi ha un gioco molto basso, max 0,09°.
Sistema modulare
L'unità di rotazione DT36012-PAE può essere facilmente combinata con tutte le unità di regolazione della grandezza 12.
Caratteristiche speciali
Montaggio variabile dell'indicatore di posizione
L'indicatore di posizione può essere ruotato e fissato di 4 x 90° intorno all'asse di rotazione della manopola. (Esempio di immagine "R" DESTRA)
Indicatore di posizione funzionale
Azzeramento, dimensione della catena, offset tramite tastiera
Ampio display LCD
Durata della batteria 2 anni
Facile sostituzione della batteria senza perdita delle impostazioni
Opzioni
Orientamento valore numerico per la posizione verticale dell'unità
L'indicatore di posizione è disponibile anche con le cifre ruotate di 180° (capovolte).
Manovella al posto della manopola
Il volantino, che può essere ordinato in alternativa, è dotato di una manovella rotante e viene utilizzato per una regolazione più rapida del modulo rotante.
Dispositivo di serraggio coassiale
Con la leva di serraggio tavolo girevole DTKL12 (accessorio) è possibile fissare ulteriormente il tavolo rotante dopo la regolazione.
Video "Tavolo girevole manuale"

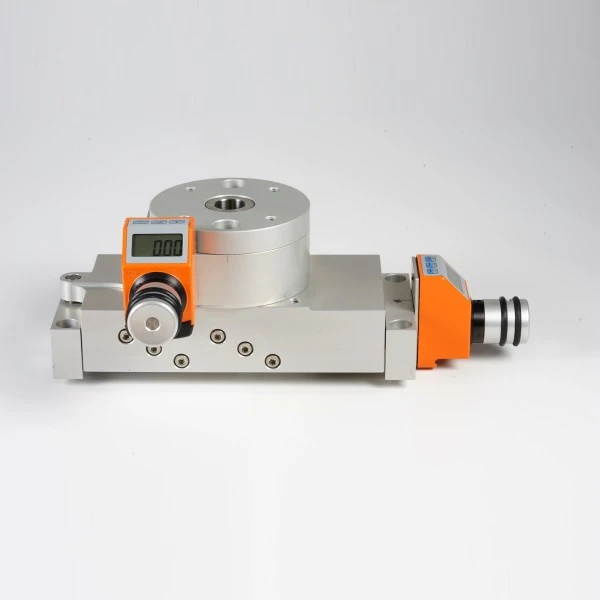

Esempio di combinazione
Tavolo girevole con indicatore elettronico di posizione DT36012-PAE
Tavolo elevatore con indicatore di posizione elettronico HT12-PAE

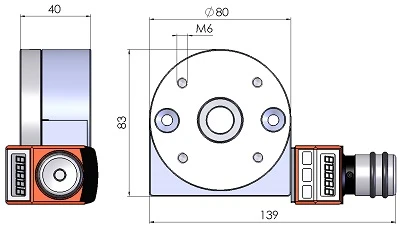

Dimensioni
Schema carichi massimi
Dati tecnici
Capacità di carico
Precisione
Gioco: <0,09°
Gioco radiale: <0,02mm
Gioco assiale: <0,02mm
Dimensioni e peso
Trasmissione: 55:1
Coppia max.: 5Nm
Peso: 1018g
Temperatura di esercizio: da 0°C a +60°C
Materiali
Conforme alla normativa RoHS
Carter e piatto rotante: alluminio anodizzato
Vite senza fine: acciaio rettificato
Ruota elicoidale: Bronzo
Cuscinetti a strisciamento: Ottone / plastica
Albero cavo: acciaio inossidabile
Indicatore di posizione: plastica
Dimensioni
DT36012-PAE
Codice d'ordine
DT36012-PAE-H-O
DT = Tavolo girevole
360 =ruotabile 360°
12 = dimensione 12
PAE = indicatore di posizione elettronico
H = la vite di comando è in posizione orizzontale(Horizontal)
O = l'indicatore di posizione punta verso l'alto (standard)

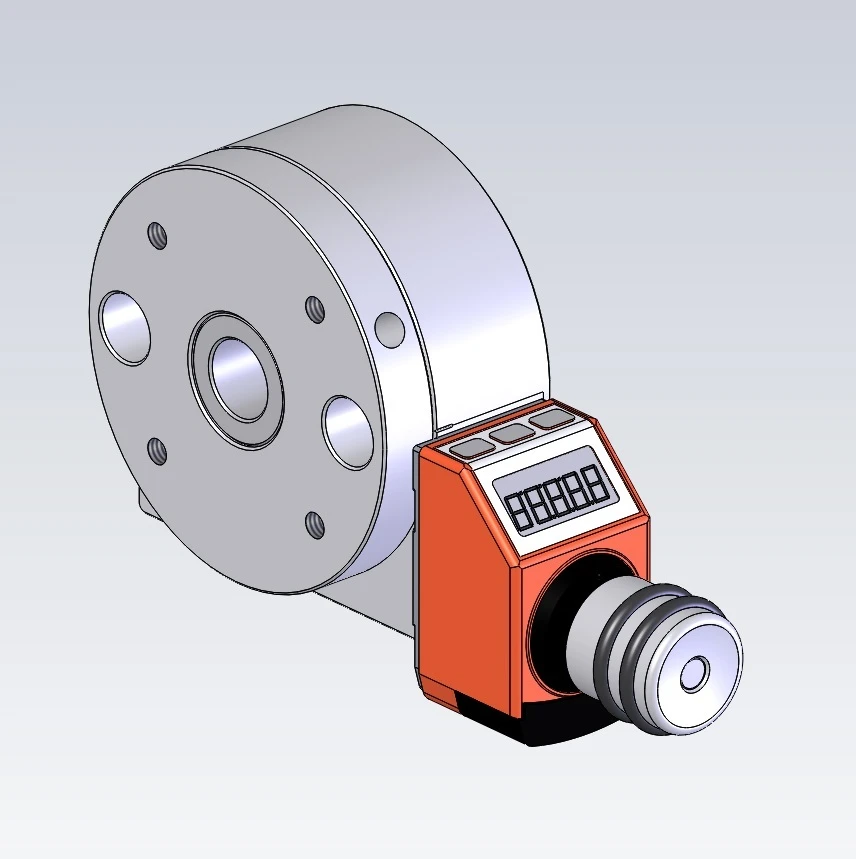

DT36012-PAE-H-R
DT = Tavolo girevole
360 =ruotabile 360°
12 = dimensione 12
PAE = indicatore di posizione elettronico
H = la vite di comando è in posizione orizzontale(Horizontal)
R = L'indicatore di posizione rivolto a destra(Rechts)
