Klemmexzenter KE08 (PE 10 Stück)
- from 5 pieces 2.15%
- from 10 pieces 6.3%
- from 25 pieces 9.37%
- lösbares Verbindungselement zum Klemmen von Bauteilen
- keine aufwendigen Querbohrungen für Klemmschrauben notwendig
Beschreibung:
Mit unserem Klemmexcenter können Sie sehr einfach Teile verbinden und auch wieder lösen.
In vielen Fällen kann damit eine aufwändige Querbohrung für Klemmschrauben eingespart werden.

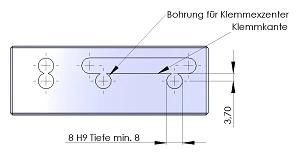

Die Aufnahmebohrung für den Klemmexzenter wird kostengünstig in der gleichen Maschinenaufspannung
wie die Aufnahmebohrung bzw. Nut für das zu verbindende Bauteil gefertigt.

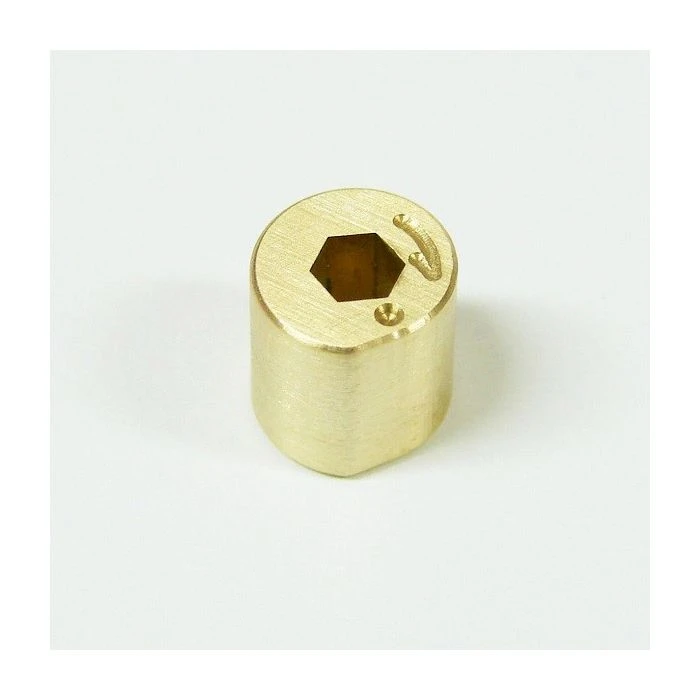

Der Klemmexzenter wird ganz einfach in die Aufnahmebohrung gesteckt. Zur Orientierung ist an der
Oberseite eine Markierung angebracht, die zum zu klemmenden Werkstück zeigt.
Dann wird der Excenter mit einem Innensechskantschlüssel im Uhrzeigersinn festgezogen.
Die Drehrichtung zum Spannen wird ebenfalls durch eine Pfeilmarkierung angezeigt.
Ebenso einfach kann die Verbindung wieder gelöst werden.
Anwendungsbeispiele des Klemmexzenters

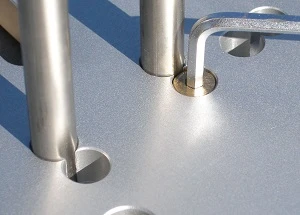

Klemmen von Stangen in einer großen Grundplatte:

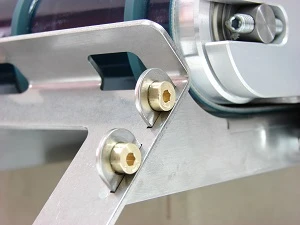

Blechverbindung mittels Klemmexzenter

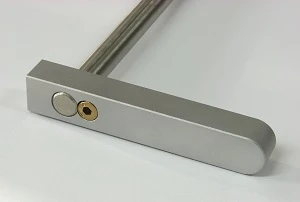

Befestigung eines Schwenkhebels auf einer Welle:
Klemmung von Platte und Rundstange in einer Grundplatte:
