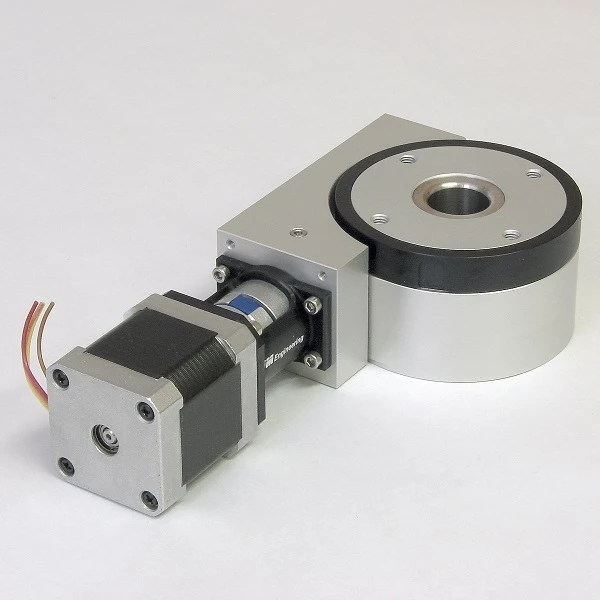

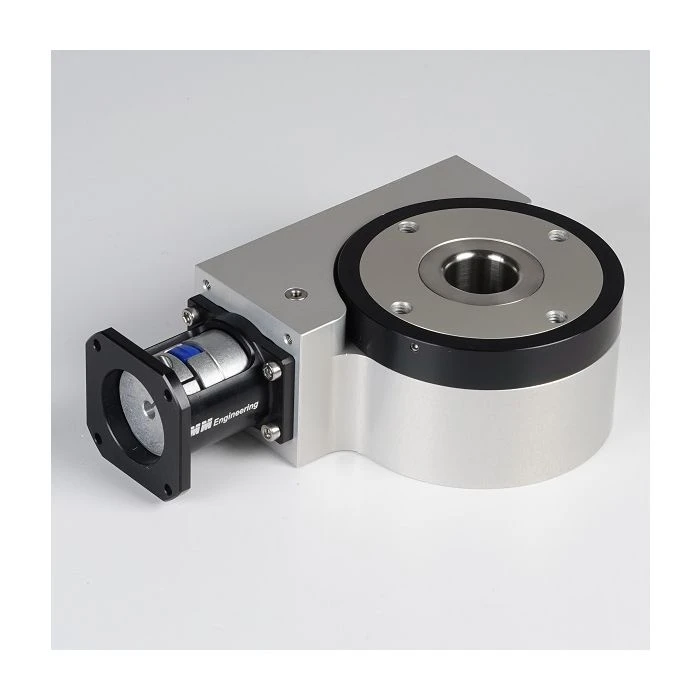

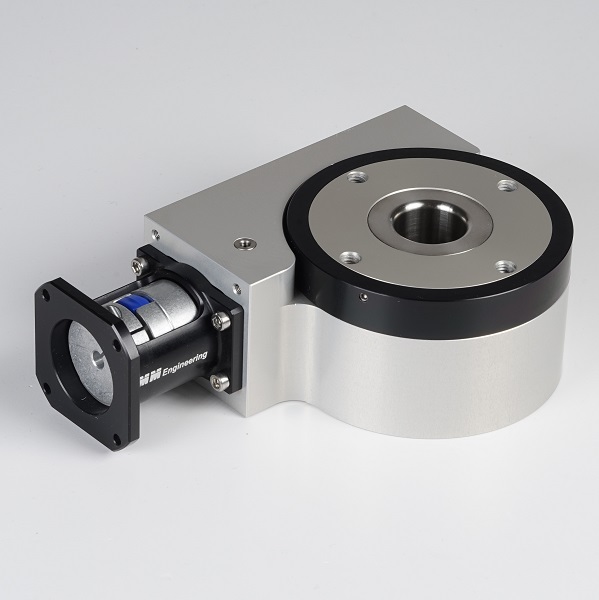

Tavolo rotante motorizzato MDT36012
- from 5 pieces 5%
- from 10 pieces 9%
- Acquistabile con motore passo-passo standard (Nema 17, □42mm).
- Rapporto di trasmisisone: 55:1
Funzione
- La piattaforma girevole ruota grazie all'aiuto di un motore e di un riduttore a vite senza fine.
- Un motore passo-passo (Nema17, □42mm) può essere flangiato direttamente sull'albero di uscita.
- La trasmissione corrisponde a 55:1 e la velocitá massima in entrata è 600 g/min.
Vantaggi
Economico
Questo tavolo rotante motorizzato offre una soluzione economica per mansioni di regolazione e posizionamento su macchinari e attrezzature.
Poca manutenzione
La trasmissione a vite senza fine e tutti i cuscinetti rimangono sempre lubrificati, grazie agli O-ring presenti nel sistema. In questo modo non è necessaria alcuna manutenzione.
Sistema modulare
Il tavolo rotante motorizzato MDT36012 può essere combinato comodamente sia con le unità di regolazione motorizzate, che con quelle manuali, di grandezza 12.
Caratteristiche speciali
Flangia con trasmissione a giunto
La flangia del motore si presta al montaggio diretto di un motore passo-passo di dimensione Nema 17.
La frizione a giunto a 3 denti consente una trasmissione della coppia in uscita senza vibrazioni.
Anello di posizione regolabile
Con l'anello di posizione regolabile il punto di riferimento desiderato può essere fissato a piacere sul corpo in rotazione.

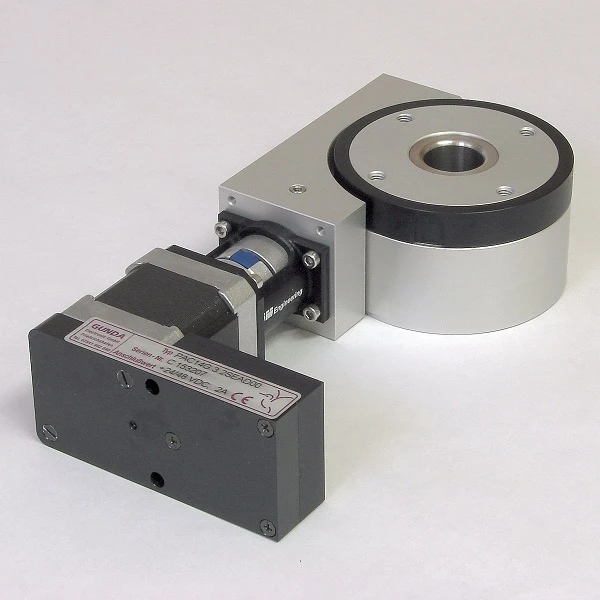

Motore passo-passo con controllo di posizione integrato
L'unitá di comando collegata al motore dispone di un Encoder, una centralina con memoria di programma e un'amplificatore di potenza.

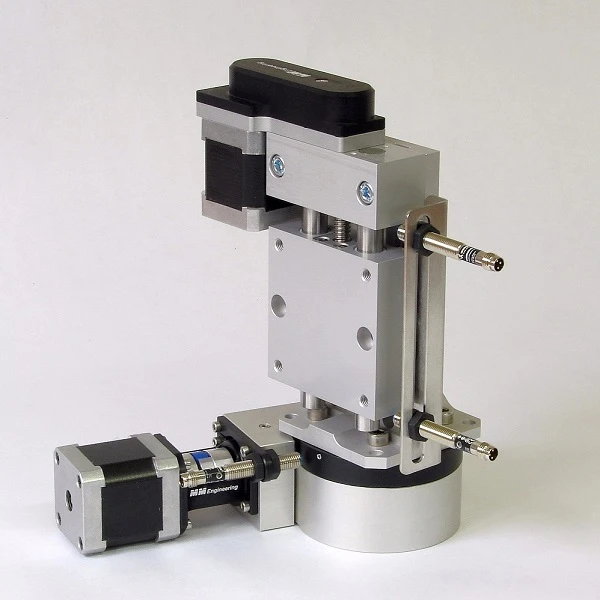

Esempio di combinazione

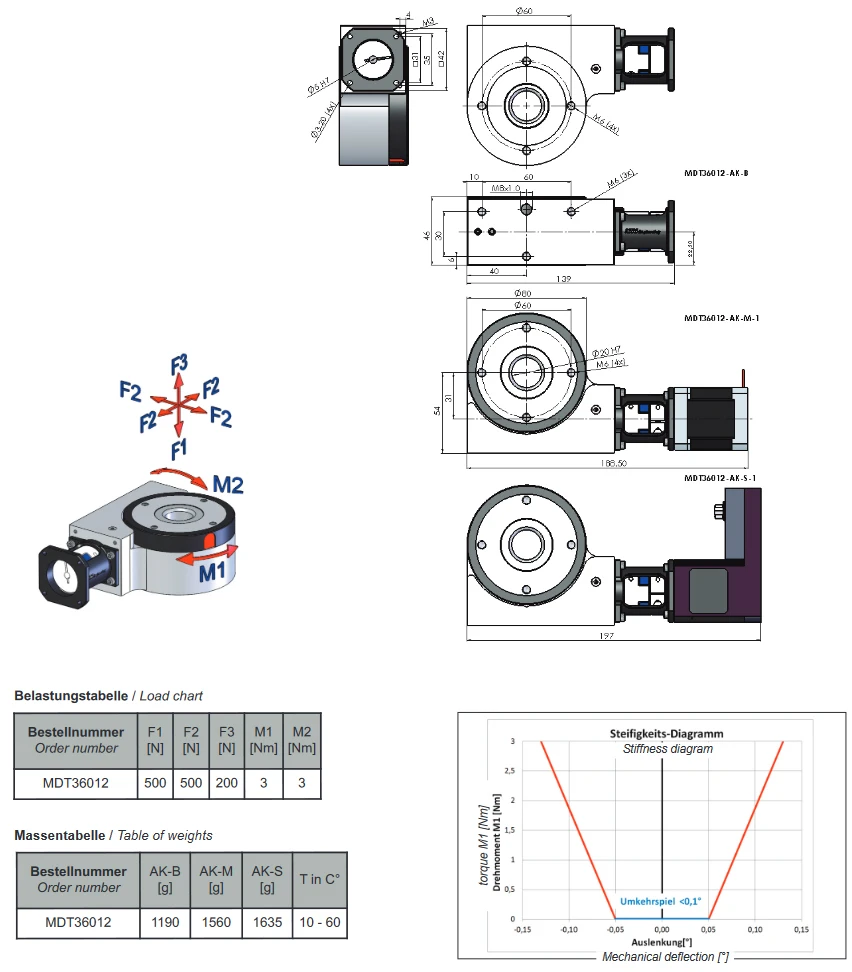

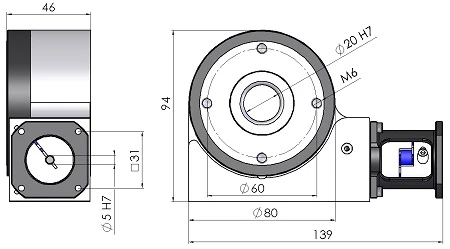

Dimensioni

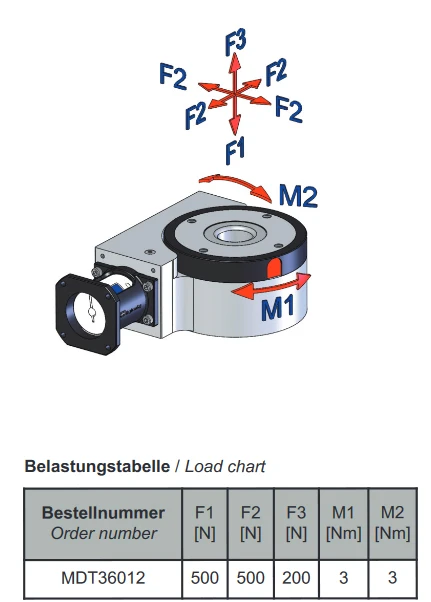

Schema forze massime

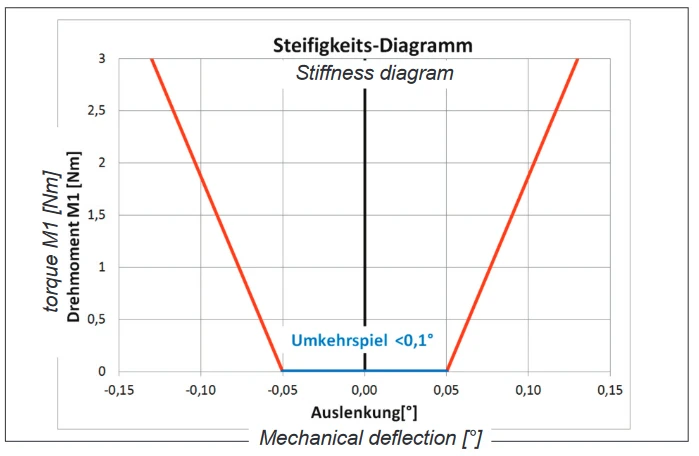

Resistenza torsionale
Dati tecnici
Capacità di lavoro
Resistenza torsionale
Precisione
Gioco/contraccolpo: <0,1°
Gioco radiale: <0,02 mm
Oscillazione assiale piatto rotante: <0,03mm
Velocità
Velocità di entrata max.: 600 1/min
Velocità di uscita max.: 10,9 g/min
Fattore di servizio max.: 100%
Altri Dati
Rapporto di trasmissione: 55 : 1
Temperatura di esercizio: 10°C fino a 60°C
Materiali
Conforme alla normativa RoHS
Carter e piatto girevole: Alluminio anodizzato
Albero centrale: Acciao inox
Vite senza fine: Acciaio rettificato
Ruota dentata: Bronzo
Involucro frizione: Alluminio anodizzato
Frizione: Alluminio/Plastica
Ingombri e Peso
Dati motore Nema 17
Dimensione:
Corrente per avvolgimento:
Momento d'inerzia del rotore:
Induttivitá per avvolgimento:
Coppia di tenuta:
Resistenza per avvolgimento:
Risoluzione:
Werte
NEMA 17 (42 mm x 42 mm)
1,8 A
82 gcm²
3,3 mH
50 Ncm
1,75 Ω
1,8° pro step
Curva caratteristica Motore Nema 17
---- 1,8 A / 48 V / bipolar
---- 1,8 A / 24 V / bipolar
Dati GSM17 Motore- / centralina
Tensione di comando:
Tensione motore:
Connettore:
Interfaccia:
Corrente max.:
Coppia di tenuta:
Riduzione corrente:
Entrate:
Uscite:
Dyn. commutazione risoluzione passo:
Encoder:
Grado di protezione:
Werte
+24 V bis +36 V DC
+24 V bis +48 V DC
Seriell TTL + TTL convertitorezu USB
Sub-D-Stecker 15pol HD
regolabile fino a 3 A
0,43 Nm
regolabile
6 / +24 V fino a +36 V DC
4 / +24 V DC
1/8 1/4 1/2 1/1
integrato al monitoraggio della posizione
IP64
Modello NEMA 17 con centralina
Andamento curva motore
Codice di ordinazione
MDT36012-AK-B
MDT = Tavolo rotante motorizzato (Motordrehtisch)
360 = ruotabile a 360° (costante)
12 = Dimensione costruzione 12
AK = Trasmissione coassiale
B = Versione Base = senza Motore
MDT36012-AK-M-3
MDT = Tavolo rotante motorizzato (Motordrehtisch)
360 = ruotabile a 360° (costante)
12 = Dimensione costruzione 12
AK = Trasmissione coassiale
M = con motore
3 = orientamento cavo in uscita posizione 3 (Standard)
MDT36012-AK-S-1
MDT = Tavolo rotante motorizzato (Motordrehtisch)
360 = ruotabile a 360° (costante)
12 = Dimensione costruzione 12
AK = Trasmissione coassiale
S = con motore e centralina
1 = orientamento cavo in uscita posizione 1 (Standard)
