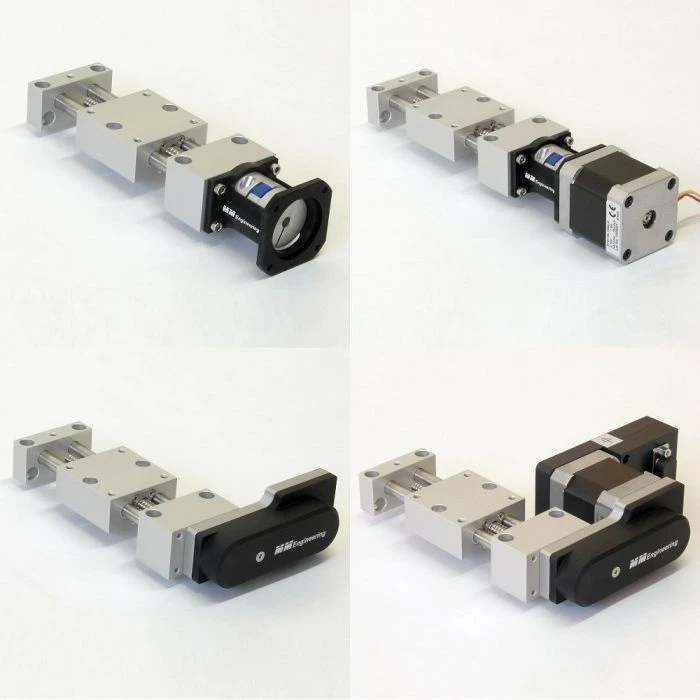

Tavolo di posizionamento motorizzato lungo MPT5008
- from 5 pieces 5%
- from 10 pieces 9%
- Corsa 50mm
- Passo mandrino 2mm
- Adatto al montaggio coassiale di un motore passo-passo standard (NEMA 17, □42mm)
Funzione
-
- La slitta della tavola di posizionamento motorizzata viene spostata linearmente mediante un motore (non incluso nella fornitura) e un mandrino.
- Un motore passo-passo standard (Nema17, □42 mm) può essere montato direttamente sulla flangia in senso assiale.
- Il passo del mandrino è di 2 mm e la velocità massima di ingresso è di 600 giri/min.
Vantaggi
Economico e robusto
Questo tavolo di posizionamento motorizzato offre una soluzione economica per le attività di regolazione e posizionamento di macchine e dispositivi.
I perni di scorrimento ad alta precisione e resistenza sono antivibranti e insensibili agli urti e agli agenti atmosferici.
Bassa manutenzione
Le boccole di scorrimento e i dadi del mandrino sono adatti al funzionamento a secco.
Per carichi elevati, si consiglia la lubrificazione con grasso speciale per plastica (Klüber POLYLUB GLY 501).
Sistema modulare
Il tavolo di posizionamento motorizzato MPT5008-AK-B può essere facilmente combinato con unità di regolazione della dimensione 08 sia motorizzate che manuali.
Caratteristica speciale
Flangia con trasmissione a giunto
La flangia del motore si presta al montaggio diretto di un motore passo-passo di dimensione Nema 17.
La frizione a giunto a 3 denti consente una trasmissione della coppia in uscita senza vibrazioni.
La trasmissione a cinghia dentata può essere montata in modo variabile
La trasmissione a cinghia dentata laterale consente di montare direttamente un motore passo-passo NEMA 17.
La trasmissione a cinghia dentata con rapporto 1:1 può essere montata in 4 posizioni 4x90°. In questo modo, l'unità lineare può essere configurata individualmente in base allo spazio disponibile.
Motore passo-passo
Il motore passo-passo offre una risoluzione di 1,8°/passo e una coppia di mantenimento di 50Ncm.
L'azionamento del mandrino è adatto a velocità fino a 600 giri/min.
Motore passo-passo con controllo di posizionamento integrato
Il motore passo-passo offre una coppia di tenuta di 43 Ncm.
L'unità di controllo, collegata in modo permanente al motore, dispone di un encoder, di un'unità di controllo con memoria di programma e di uno stadio di uscita di potenza.
L'azionamento del mandrino è adatto a velocità fino a 600 giri/min.
Video
Esempio di combinazione
Tavolo di posizionamento motorizzato corto MPT2408-AS-M-R-3
Supporto verticale corto MVH2408
Tavolo di posizionamento motorizzato lungo MPT5008-AK-B
Piastra di montaggio lunga MMP5008
Tavolo di posizionamento motorizzato lungo MPT5008-AK-B

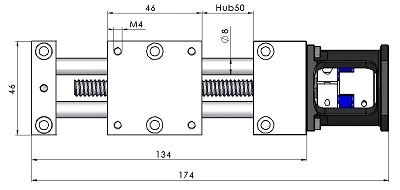

Dimensioni
Dati tecnici
Capacità di carico
Fx: 60 N
Fy: 80 N
Fz: 60 N
Mx: 0,7 Nm
My: 0,7 Nm
Mz: 2 Nm
Precisione
Gioco assiale: <0,04mm
Gioco radiale perni guida: <0,02mm
Errore di passo del mandrino: ≤ 0,1 mm / 300 mm
Velocità
Velocità d'ingresso max.: 600 1/min
Velocità di traslazione max.: 20 mm/s
Ciclo di lavoro max.: 100%
Dati
Corsa: 50mm
Passo del mandrino: 2mm
Temperatura di esercizio: da 10°C a 60°C
Materiali
Conformi alla direttiva RoHS
Carter cuscinetto e carrello: Alluminio anodizzato
Perni guida e mandrino: Acciaio inox temprato
Boccole di scorrimento e dado del mandrino: Plastica speciale
Alloggiamento del giunto: Plastica POM
Giunto: Alluminio / Plastica
Dimensioni e peso
Dati motore NEMA 17 Dimensioni
Corrente per avvolgimento:
Momento d'inerzia del rotore:
Induttanza per avvolgimento:
Coppia di mantenimento:
Resistenza per avvolgimento:
Risoluzione:
Werte
NEMA 17 (42 mm x 42 mm)
1,8 A
82 gcm²
3,3 mH
50 Ncm
1,75 Ω
1,8° pro step
Caratteristica del motore NEMA 17
---- 1,8 A / 48 V / bipolar
---- 1,8 A / 24 V / bipolar
GSM17 Dati motore/controllo
Tensione di controllo:
Tensione del motore:
Connessione:
Interfaccia:
Corrente di fase max.:
Coppia di mantenimento:
Riduzione attuale:
Ingressi:
Uscite:
Risoluzione del passo:
Encoder:
Classe di protezione:
Werte
+24 V bis +36 V DC
+24 V bis +48 V DC
Seriale TTL + TTLConvertitore a USB
Connettore sub-D 15pol HD
regolabile fino a 3 A
0,43 Nm
regolabile
6/+24 V fino a +36 V DC
4/+24 V DC
1/8 1/4 1/2 1/1
Integrato per il monitoraggio della posizione
IP64
Design NEMA 17 con unità di controllo
Curva caratteristica del motore
Codice d'ordine

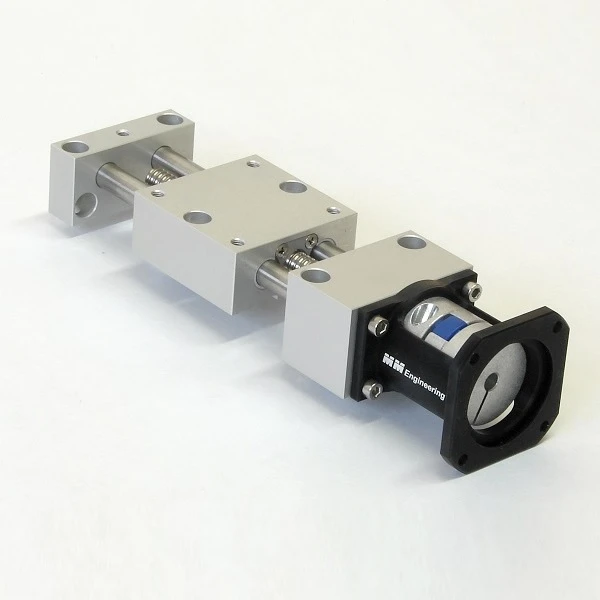

MPT5008-AK-B
MPT = Tavolo posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AK = Guida coassiale
B = Versione base = senza Motore

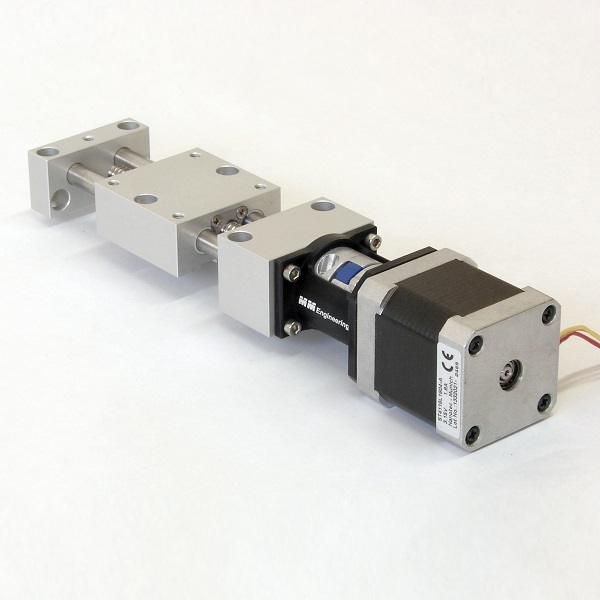

MPT5008-AK-M-1
MPT = Tavolo di posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AK = Azionamento coassiale
M = con motore passo-passo NEMA17
1 = Orientamento dell'uscita del cavo 1

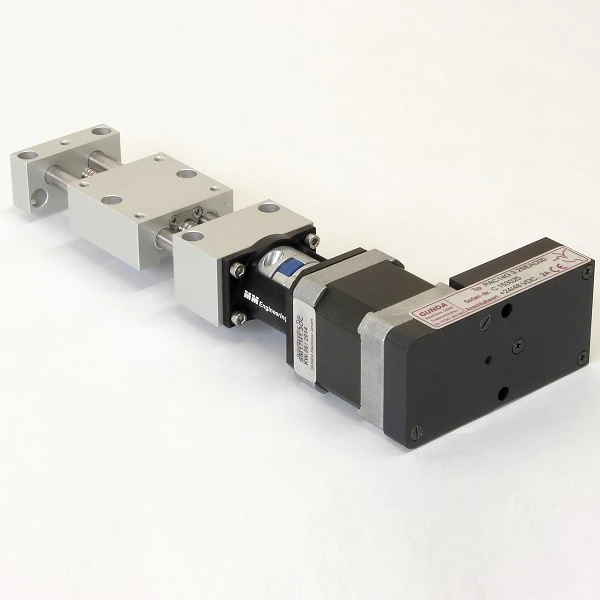

MPT5008-AK-S-1
MPT = Tavolo di posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AK = Azionamento coassiale
S = con motore passo-passo Nema 17 con unità di controllo integrata
1 = Orientamento del controllo 1

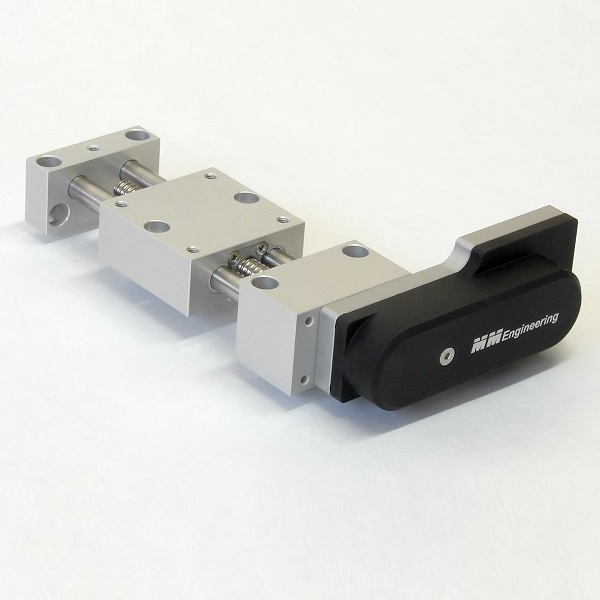

MPT5008-AS-B-R
MPT = Tavolo di posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AS = Azionamento laterale
B = Versione base = senza motore
R = Orientamento dell'unità a destra
MPT5008-AS-M-R-2
MPT = Tavolo posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AS = Azionamento laterale
M = con motore passo-passo NEMA17
R = Orientamento unità a destra
2 = orientamento cavi in uscita posizione 2

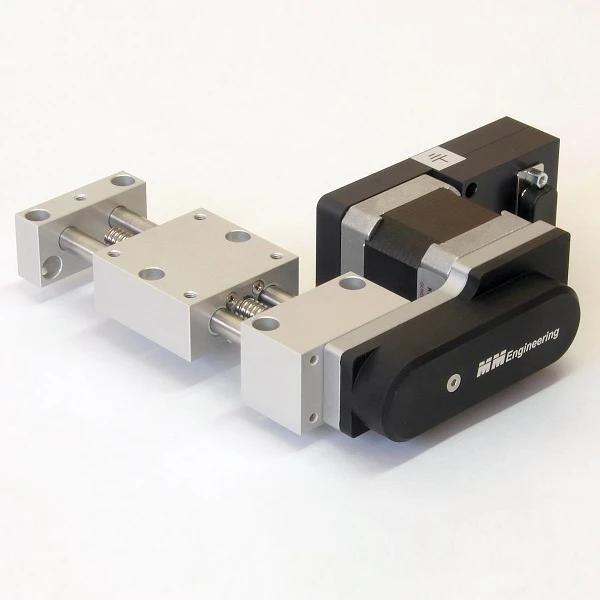

MPT5008-AS-S-R-2
MPT = Tavolo di posizionamento motorizzato
50 = Corsa 50mm
08 = Dimensione 08 (Ø Perni guida)
AS = Azionamento laterale
S = con motore passo-passo NEMA17 con unità di controllo integrata
R = Orientamento dell'unità a destra
2 = Orientamento del controllo 2
