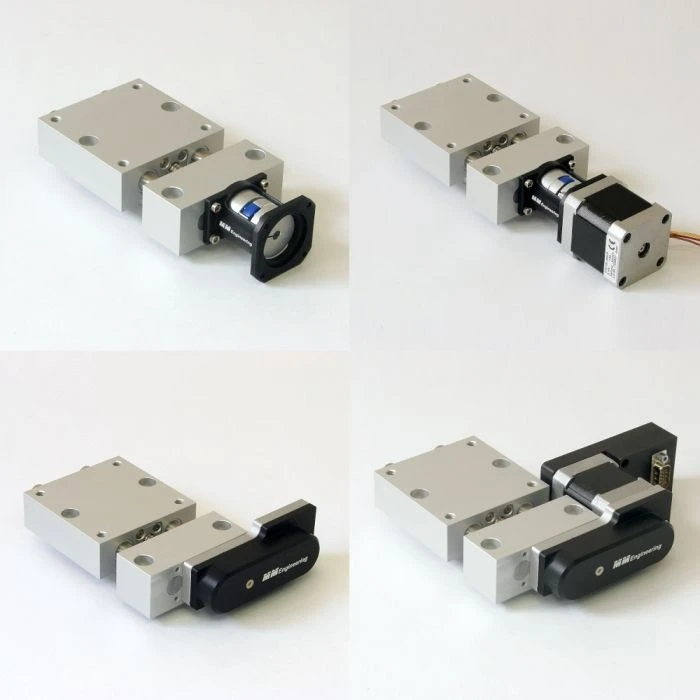

Tavola di posizionamento motorizzata corta MPT3012
- from 5 pieces 5%
- from 10 pieces 9%
- Corsa 30mm
- Passo mandrino 2mm
- Azionamento coassiale con giunto o laterale con cinghia dentata
- Con motore passo-passo o con motore passo-passo e centralina integrata
Funzione
- Il carrello della tavola di posizionamento motorizzata viene spostato linearmente mediante un motore e un mandrino.
- Un motore passo-passo standard (Nema17, □42 mm) può essere montato direttamente in flangia in senso assiale.
- Il passo del mandrino è di 2 mm e la velocità massima di ingresso è di 600 giri/min.
Vantaggi
Poco costoso e robusto
Questo tavolo di posizionamento motorizzato offre una soluzione economica per le attività di regolazione e posizionamento di macchine e dispositivi.
Le guide di scorrimento ad alta precisione e resistenza sono antivibranti e insensibili agli urti e alle influenze ambientali.
Bassa manutenzione
Le boccole di scorrimento e i dadi del mandrino sono adatti al funzionamento a secco.
Per carichi elevati, si consiglia la lubrificazione con grasso speciale per plastica (Klüber POLYLUB GLY 501).
Sistema modulare
Il tavolo di posizionamento motorizzato MPT3012 può essere facilmente combinato con unità di regolazione della dimensione 12 sia motorizzate che manuali.
Caratteristica speciale
Flangia con trasmissione a giunto
La flangia del motore si presta al montaggio diretto di un motore passo-passo di dimensione Nema 17.
La frizione a giunto a 3 denti consente una trasmissione della coppia in uscita senza vibrazioni.
La trasmissione a cinghia dentata può essere montata in modo variabile
La trasmissione a cinghia dentata laterale consente di montare direttamente un motore passo-passo NEMA 17.
La trasmissione a cinghia dentata con rapporto 1:1 può essere montata in 4 posizioni 4x90°. In questo modo, l'unità lineare può essere configurata individualmente in base allo spazio disponibile.
Motore passo-passo
Il motore passo-passo offre una risoluzione di 1,8°/passo e una coppia di mantenimento di 50Ncm.
L'azionamento del mandrino è adatto a velocità fino a 600 giri/min.
Motore passo-passo con controllo di posizionamento integrato
Il motore passo-passo offre una coppia di tenuta di 43 Ncm.
L'unità di controllo, collegata in modo permanente al motore, dispone di un encoder, di un'unità di controllo con memoria di programma e di uno stadio di uscita di potenza.
L'azionamento del mandrino è adatto a velocità fino a 600 giri/min.
Dati tecnici
Capacità di carico
Fx: 60 N
Fy: 100 N
Fz: 60 N
Mx: 0,8 Nm
My: 0,8 Nm
Mz: 3 Nm
Precisione
Gioco assiale: <0,04mm
Gioco radiale perni guida: <0,02 mm
Errore di passo del mandrino: ≤ 0,1 mm / 300 mm
Velocità
Velocità di ingresso max.: 600 1/min
Velocità di marcia max.: 20mm/s
Rendimento max.: 100 %
Dati
Corsa: 30mm
Passo del mandrino: 2mm
Temperatura di esercizio: da 10°C a 60°C
Materiali
Conforme alla normativa RoHS
Blocco cuscinetto e slitta: Alluminio anodizzato
Perni guida e mandrino: Acciaio inox temprato
Boccole di scorrimento e dado del mandrino: Plastica speciale
Corpo di accoppiamento: Plastica POM
Connettore motore: Alluminio/plastica
Dimensioni e peso
Dati motore NEMA 17 Dimensioni
Corrente per avvolgimento:
Momento d'inerzia del rotore:
Induttanza per avvolgimento:
Coppia di mantenimento:
Resistenza per avvolgimento:
Risoluzione:
Werte
NEMA 17 (42 mm x 42 mm)
1,8 A
82 gcm²
3,3 mH
50 Ncm
1,75 Ω
1,8° pro step
Caratteristica del motore NEMA 17
---- 1,8 A / 48 V / bipolar
---- 1,8 A / 24 V / bipolar
GSM17 Dati motore/controllo
Tensione di controllo:
Tensione del motore:
Connessione:
Interfaccia:
Corrente di fase max.:
Coppia di mantenimento:
Riduzione attuale:
Ingressi:
Uscite:
Risoluzione del passo:
Encoder:
Classe di protezione:
Werte
+24 V fino +36 V DC
+24 V fino +48 V DC
Seriale TTL + TTLConvertitore a USB
Connettore sub-D 15pol HD
regolabile fino a 3A
0,43Nm
regolabile
6/+24V fino a +36V DC
4/+24V DC
1/8 1/4 1/2 1/1
Integrato per il monitoraggio della posizione
IP64
Design NEMA 17 con unità di controllo
Curva caratteristica del motore
Codice d'ordine
MPT3012-AK-B
MPT = Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione 12 (Ø Perni guida)
AK = Azionamento coassiale
B = Versione base =senza Motore
MPT3012-AK-M-1
MPT = Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione 12 (Ø Perni guida)
AK = Azionamento coassiale
M = con motore passo-passo NEMA17
1 = Orientamento dell'uscita del cavo 1
MPT3012-AK-S-1
MPT = Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione 12 (Ø Perni guida)
AK = Azionamento coassiale
S = con motore passo-passo Nema 17 con unità di controllo integrata
1 = Orientamento del controllo 1
MPT3012-AS-B-R
MPT = Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione 12 (Ø Perni guida)
AS = Azionamento laterale
B = Versione base = senza motore
R = Orientamento dell'unità a destra
MPT3012-AS-M-R-2
MPT =Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione12 (Ø Perni guida)
AS = Azionamento laterale
M = con motore passo-passo NEMA17
R = Orientamento dell'unità a destra
2 = Orientamento dell'uscita del cavo 2
MPT3012-AS-S-R-2
MPT = Tavolo di posizionamento motorizzato
30 = Corsa 30mm
12 = Dimensione 12 (Ø Perni guida)
AS = Azionamento laterale
S = con motore passo-passo NEMA17 con unità di controllo integrata
R = Orientamento dell'unità a destra
2 = Orientamento del controllo 2
