Förderbänder der Serie FB11

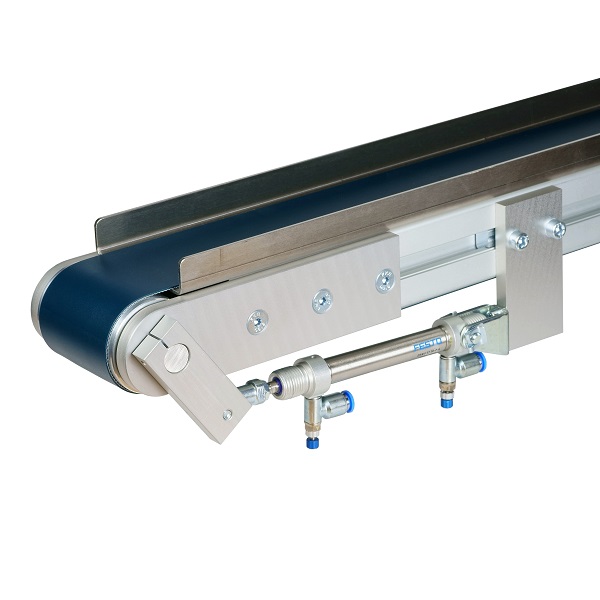

Das Kleinförderband FB11 zeichnet sich durch seinen pneumatischen Antrieb mittels ISO Zylinder, Antriebshebel und Freilaufkupplung aus.

Ein Pneumatikzylinder versetzt die Antriebsrolle mittels Hebel in eine Drehbewegung. Bei der Rückwärtsbewegung des Zylinders entsteht wegen des Einweglagers keine Rückwärtsdrehung der Rolle.

Das Förderband bewegt sich so in eine Richtung in festen Schritten von ca. 25 mm.

Der Betrieb des Taktförderbandes erfordert keinen elektrischen Strom.

Werstücke können in festen Abständen auf dem Band abgelegt werden.

Die Geschwindigkeitsregelung erfolgt über 2 Druckluftdrosseln am Zylinder.

Die Vorschubkraft kann über einen Druckminderer begrenzt werden.

2 Zylinderschalter dienen der Abfrage der Endlagen des Antriebszylinders.

Wir bieten Ihnen zahlreiche Fördergurtqualitäten für jeden Einsatzzweck wie Stauförderung, Transport von öligen Teilen, Einsatz im Lebensmittelbereich und viele mehr.

Förderband pneumatischer Taktantrieb

Antriebstechnik

  • Pneumatischer Taktantrieb
  • Pneumatikzylinder
  • Schwenkhebel
  • Kugellagerfreilauf
  • Geschwindigkeit regelbar über 2 Drosselrückschlagventile
Förderband Zylinder Antrieb

Position des Antriebs:

  • LZ / LS links ziehend / links schiebend
  • RZ / RS rechts ziehend / rechts schiebend
Alu Profil Förderband

Aufbau

  • Grundrahmen aus Strebenprofilsystem Bosch 45 x 45 mm
  • Gurtauflageblech oben und unten aus VA Blech 2 mm
  • Rollen ballig kugelgelagert aus Aluminium Ø 49 mm
  • Achsen aus rostfreiem Stahl
  • Lagerlaschen aus Aluminium eloxiert
Förderband fixieren

Befestigungsmöglichkeiten

  • am Bosch-Profil-Rahmen mit Nuten
  • an den Gewindebohrungen in den Lagerlaschen
  • an Kundenspezifischen Befestigungspunkten
  • Gestelle auf Maß

Förderband nach Wunsch
  • Rollendurchmesser 49 mm
  • Gurtbreite von 60 mm bis 400 mm in 1 mm Schritten
  • Standardbreiten: 60 mm, 100 mm, 150 mm, 200 mm, 300 mm
  • Aussenlänge von 500 mm bis 2000 mm in 1 mm Schritten
Druckluftbetriebenes Förderband
  • Der Hub pro Takt beträgt ca. 25 mm
  • Hub pro Takt ist begrenzt durch den Rollendurchmesser
  • Je nach Einbaulage des Freilaufkugellagers zieht oder schiebt der Pneumatikzylinder beim ausfahren oder einfahren.

Fördergurte Auswahl
  • für Lebensmittel zugelassen
  • hitzebeständig
  • ölresistent
  • transparent für Durchlicht
  • antistatisch ausgerüstet
  • stauförderfähig
  • mit verschiedenen Oberflächenstrukturen
  • mit aufgeschweissten Profilen

Bestellbeispiel

FB11-100-1000-PA-25-RZ-MK

  • FB11 = Förderband Serie 11
  • 100 = Gurtbreite 100 mm
  • 1000 = Gesamtlänge 1000 mm
  • PA = pneumatischer Taktantrieb
  • 25 = Hub / Takt ca. 25 mm
  • RZ = Antrieb rechts ziehend
  • MK = rollende Messerkante Ø 15 mm an Umlenkseite

Antriebsanordnung

  • LZ = links ziehend
  • LS = links schiebend
  • RZ = rechts ziehend
  • RS = rechts schiebend

Preisbeispiel

FB11-100-1000-PA-25-RZ

  • 1 Stück: 1.462,00 €
  • 2 Stück: 1.359,00 €
  • 3 Stück: 1.286,00 €

rollende Messerkante

Drehzahlregelung

Gestell mit Füßen oder Rollen

Gurtführung mittels Keilleiste

Seitenführung 90° abgekantet

Seitenführungen verstellbar

Seitenführung - VA Blech
