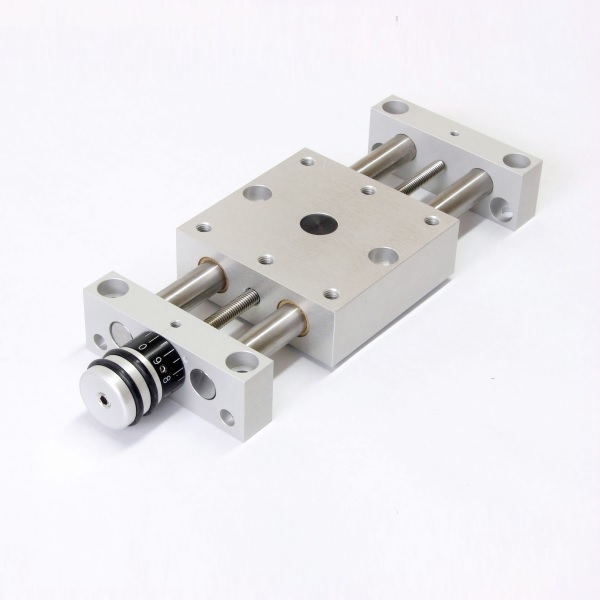

Positioniertisch lang PT7312

Lieferzeit
2-3 Tage
313,18 €
Exkl. 19% Steuern,exkl. Versandkosten
Auf Lager
Artikelnummer
PT7312
  • ab 5 Stück je 297,52 €
  • ab 10 Stück je 284,99 €
  • ab 25 Stück je 275,60 €
Exkl. 19% Steuern,exkl. Versandkosten
H (standard)
V (Zahlen 180° gedreht)
Massblatt Positioniertisch lang PT7312
  • Spindelsteigung 1 mm
  • 1 Teilstrich entspricht 0,05 mm Verstellweg
Icon Label Typ Größe Download
Katalog Positioniersysteme manuell / Catalogue Positioning Systems pdf 18.6 MB Download
CAD (step) PT7312 zip 952.5 KB Download

Funktion

Tisch zum Positionieren
  • Der Schlitten des Positioniertisches ist durch Drehen des Skalenknopfes von Hand linear verstellbar.
  • Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Verstellweg.
  • Der Skalenring ist gegenüber der Spindel verstellbar.
  • Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig.
  • Die Spindel kann am Lagerbock im Gewinde D5 mit der Klemmschraube KS-M4X7 zusätzlich fixiert werden.

    Vorteile

    Kein Umkehrspiel

    Spindelmutter und Spindellagerung sind vorgespannt. So kann der Schlitten ohne Umkehrspiel von beiden Richtungen aus positioniert werden.

    Selbst-hemmende Spindel

    Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält der Schlitten immer sicher seine Position.

    Baukastensystem

    Der Positioniertisch PT7312 kann unkompliziert mit allen Verstelleinheiten der Größe 12 kombiniert werden.

    Besonderes Feature

    Optionen

    Verstellbare Ziffern

    Verstellbare Skala

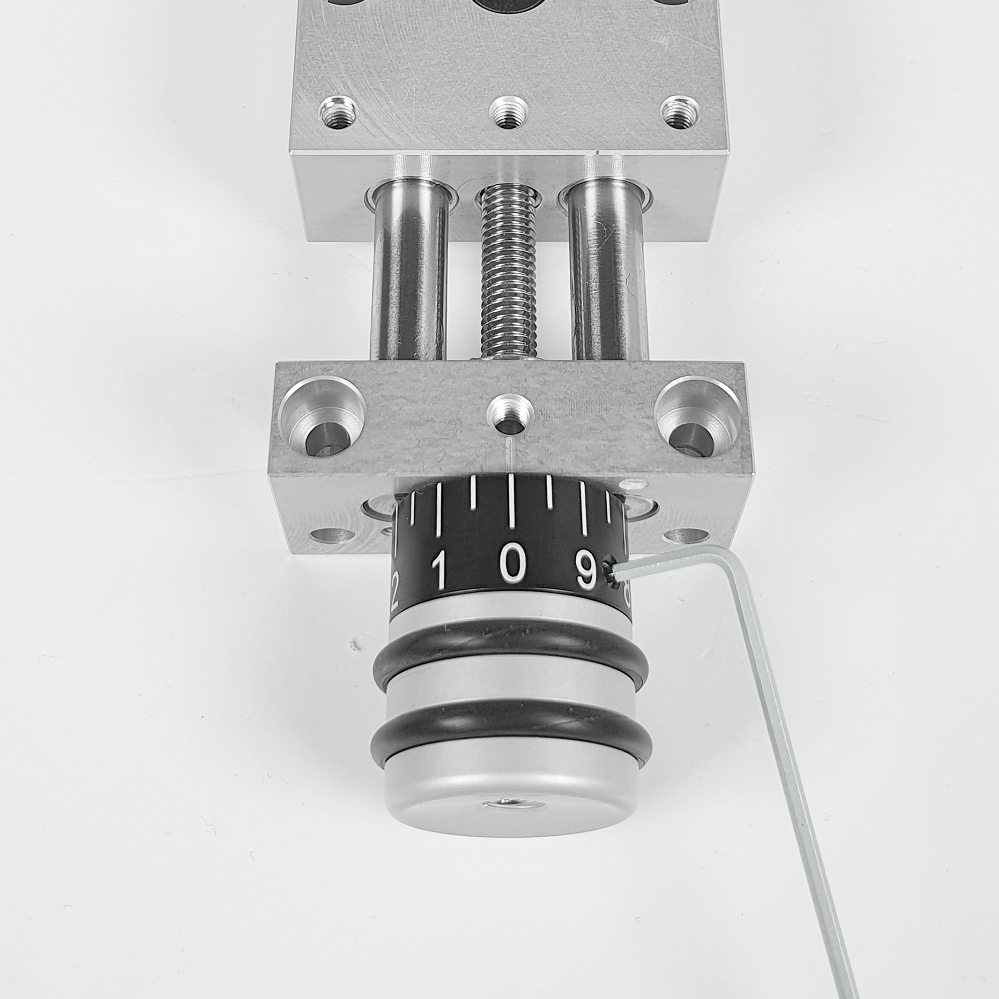

    Zur freien Wahl der Null-Position kann der Skalenring gegenüber der Spindel gedreht und geklemmt werden.

    Stricheinteilung mit Resetfunktion

    Option: Zahlenorientierung für vertikale Spindellage

    Der Skalenknopf ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
    Hier sind die Ziffern lesbar bei vertikaler Lage der Spindel mit Drehknopf oben.

    Spindelklemmung

    Option: Spindelklemmung

    Mit der optional erhältlichen Klemmschraube KS-M4X7 kann die Spindel zusätzlich gegen Verdrehen gesichert werden.

    Kombinationsbeispiel

    Maße

    Kräfteschaubild

    Technische Daten

    Belastbarkeit

    Präzision

    Axialspiel: spielfrei vorgespannt

    Radialspiel der Führung: <0,02 mm

    Skaleneinteilung: 0,05 mm

    Maße und Gewicht

    Hub: 73 mm

    Spindelsteigung: 1 mm

    Masse: 803 g

    Einsatztemperatur: -20 °C bis +70 °C

    Werkstoffe

    RoHS konform

    Lagerböcke und Schlitten: Aluminium eloxiert

    Führungssäulen und Spindel: rostfreier Stahl

    Gleitbuchsen: Messing

    Abmessungen

    PT7312

    Massblatt Verschiebetisch PT7312
    Eigene Bewertung schreiben
    Nur eingetragene Benutzer können Rezensionen schreiben. Bitte Sign in or erstellen Sie einen Akkount

    Bestellcode

    PT7312

    PT = Positioniertisch

    73 = Hub 73 mm

    12 = Baugröße 12 (Ø Führungssäulen)

    PT7312-V

    PT = Positioniertisch

    73 = Hub 73 mm

    12 = Baugröße 12 (Ø Führungssäulen)

    V = Zahlen lesbar bei vertikaler Spindellage
