Positioniertisch kurz PT2512
- ab 5 Stück je 281,07 €
- ab 10 Stück je 269,23 €
- ab 25 Stück je 260,36 €
- Spindelsteigung 1 mm
- 3 verschiedene Positionsanzeigen:
- Einstellbarer Skalenknopf
- Mechanischer Positionsanzeiger
- Elektronischer Positionsanzeiger
| Icon | Label | Typ | Größe | Download |
|---|---|---|---|---|
|
Katalog Positioniersysteme manuell / Catalogue Positioning Systems | 18.6 MB | Download | |
|
CAD (step) PT2512 | zip | 3.4 MB | Download |
Funktion
- Der Schlitten des Positioniertisches ist durch Drehen des Skalenknopfes von Hand linear verstellbar.
- Ein Teilstrich des Skalenknopfes entspricht 0,05 mm Verstellweg.
- Der Skalenring ist gegenüber der Spindel verstellbar.
- Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig.
- Die Spindel kann am Lagerbock im Gewinde D5 mit der Klemmschraube KS-M4X7 zusätzlich fixiert werden.
Vorteile
Kein Umkehrspiel
Spindelmutter und Spindellagerung sind vorgespannt. So kann der Schlitten ohne Umkehrspiel von beiden Richtungen aus positioniert werden.
Selbst-hemmende Spindel
Aufgrund der Vorspannung bietet der Bedienknopf beim Drehen etwas Widerstand. So hält der Schlitten immer sicher seine Position.
Baukastensystem
Der Positioniertisch PT2512 kann unkompliziert mit allen Verstelleinheiten der Größe 12 kombiniert werden.
Video "Funktionsweise und Varianten"
Kombinationsbeispiel
Positioniertisch kurz PT2512
Maße
Kräfteschaubild
Technische Daten
Belastbarkeit
Präzision
Axialspiel: spielfrei vorgespannt
Radialspiel der Führung: <0,02 mm
Skaleneinteilung: 0,05 mm
Maße und Gewicht
Hub: 25 mm
Spindelsteigung: 1 mm
Masse: 746 g
Einsatztemperatur: -20 °C bis +70 °C
Werkstoffe
RoHS konform
Lagerbock und Schlitten: Aluminium eloxiert
Führungssäulen und Spindel: rostfreier Stahl
Gleitbuchsen: Messing
Positionsanzeiger: Kunststoff
Abmessungen
PT2512
Abmessungen
PT2512-PA
Abmessungen
PT2512-PAE
Skalenknopf
Verstellbare Skala
Zur freien Wahl der Null-Position kann der Skalenring gegenüber der Spindel gedreht und geklemmt werden.
Option: Zahlenorientierung für vertikale Spindellage
Der Skalenknopf ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
Hier sind die Ziffern lesbar bei vertikaler Lage der Spindel mit Drehknopf oben.
Option: Spindelklemmung
Mit der optional erhältlichen Klemmschraube KS-M4X7 kann die Spindel zusätzlich gegen Verdrehen gesichert werden.
Video "Einstellen des Skalenrings"
Mechanischer Positionsanzeiger PA
Mechanisches Zählwerk
Der Bediener kann die Schlittenposition direkt am Positionsanzeiger auf 0,1 mm genau ablesen.
Am roten Einstellring kann nach Lösen der Klemmschraube der Anzeigewert unabhängig von der Spindel verstellt werden.
Variabler Anbau des Positionsanzeigers
Der Positionsanzeiger kann 4 x 90° um die Spindelachse gedreht und fixiert werden. (Bildbeispiel "L" links)
Zahlenorientierung für vertikale Lage der Spindel
Der Positionsanzeiger ist auch mit um 180° gedrehten (auf dem Kopf stehenden) Ziffern verfügbar.
Video "Einstellen des mechanischen Positionsanzeigers"
Elektronischer Positionsanzeiger PAE
Funktionaler Positionsanzeiger
Reset, Kettenmaß, Offset über Tastaturbedienung
Großes LCD Display
Batterielebensdauer 2 Jahre
Einfacher Batteriewechsel ohne Verlust der Einstellungen
Variabler Anbau des Positionsanzeigers
Der Positionsanzeiger kann 4 x 90° um die Spindelachse gedreht und fixiert werden. (Bildbeispiel "O" oben)
Handkurbel anstatt Drehknopf (PA/PAE)
Das alternativ bestellbare Handrad besitzt einen drehbar gelagerten Kurbelgriff und dient zur schnelleren Verstellung des Spindeltisches.
Klemmhebel
Klemmung den Schlittens auf den Führungsstangen
Mit Hilfe zweier Klemmhebel kann der Schlitten direkt an den beiden Führungen geklemmt werden.
Nach axialem Ziehen am Klemmhebel kann dieser ausgekuppelt und in jede beliebige Position geschwenkt werden. Nach dem Loslassen kuppelt er durch Federdruck wieder ein.
Bestellcode
PT2512
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
PT2512-V-2KH
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
V = Zahlenorientierung für vertikale Spindellage
2KH = Mit zwei Klemmhebeln
PT2512-PA-H-O
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
PA = mechanischer Positionsanzeiger
H = Bauform des Positionsanzeigers: Zahlen lesbar bei horizontaler Lage der Spindel (Standard)
O = Anbaulage des Positionsanzeigers: PA zeigt nach oben (Standard)
PT2512-PA-V-R-HK63-2KH
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
PA = mechanischer Positionsanzeiger
V = Bauform des Positionsanzeigers: Zahlen lesbar bei vertikaler Lage der Spindel
R = Anbaulage des Positionsanzeigers: PA zeigt nach rechts
HK63 = mit Handkurbel 63mm anstatt Drehknopf
2KH = Mit zwei Klemmhebeln
PT2512-PAE-H-O
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
PAE = elektronischer Positionsanzeiger
H = Bauform des Positionsanzeigers: Zahlen lesbar bei horizontaler Lage der Spindel (Standard)
O = Anbaulage des Positionsanzeigers: PA zeigt nach oben (Standard)

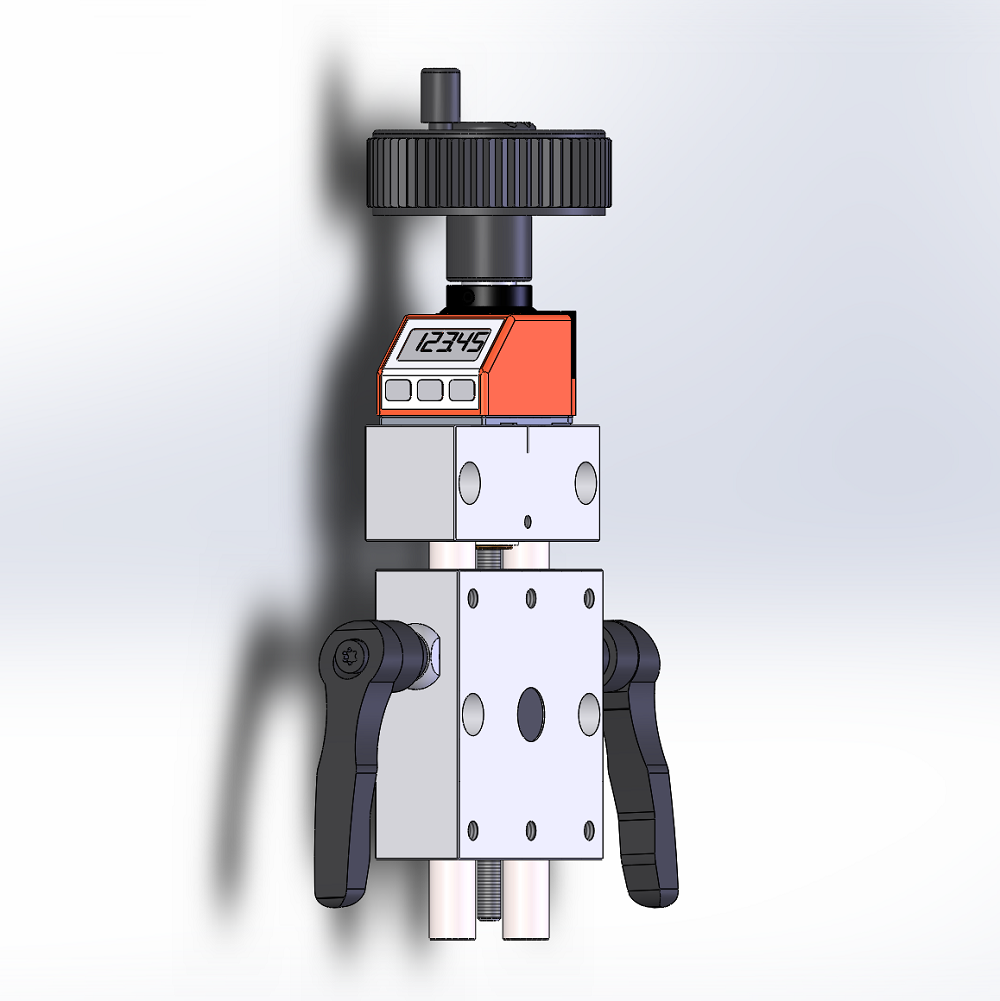

PT2512-PAE-V-R-HK63-2KH
PT = Positioniertisch
25 = Hub 25 mm
12 = Baugröße 12 (Ø Führungssäulen)
PAE = elektronscher Positionsanzeiger
V = Bauform des Positionsanzeigers: Zahlen lesbar bei vertikaler Lage der Spindel
R = Anbaulage des Positionsanzeigers: PA zeigt nach rechts
HK63 = mit Handkurbel 63mm anstatt Drehknopf
2KH = Mit zwei Klemmhebeln
